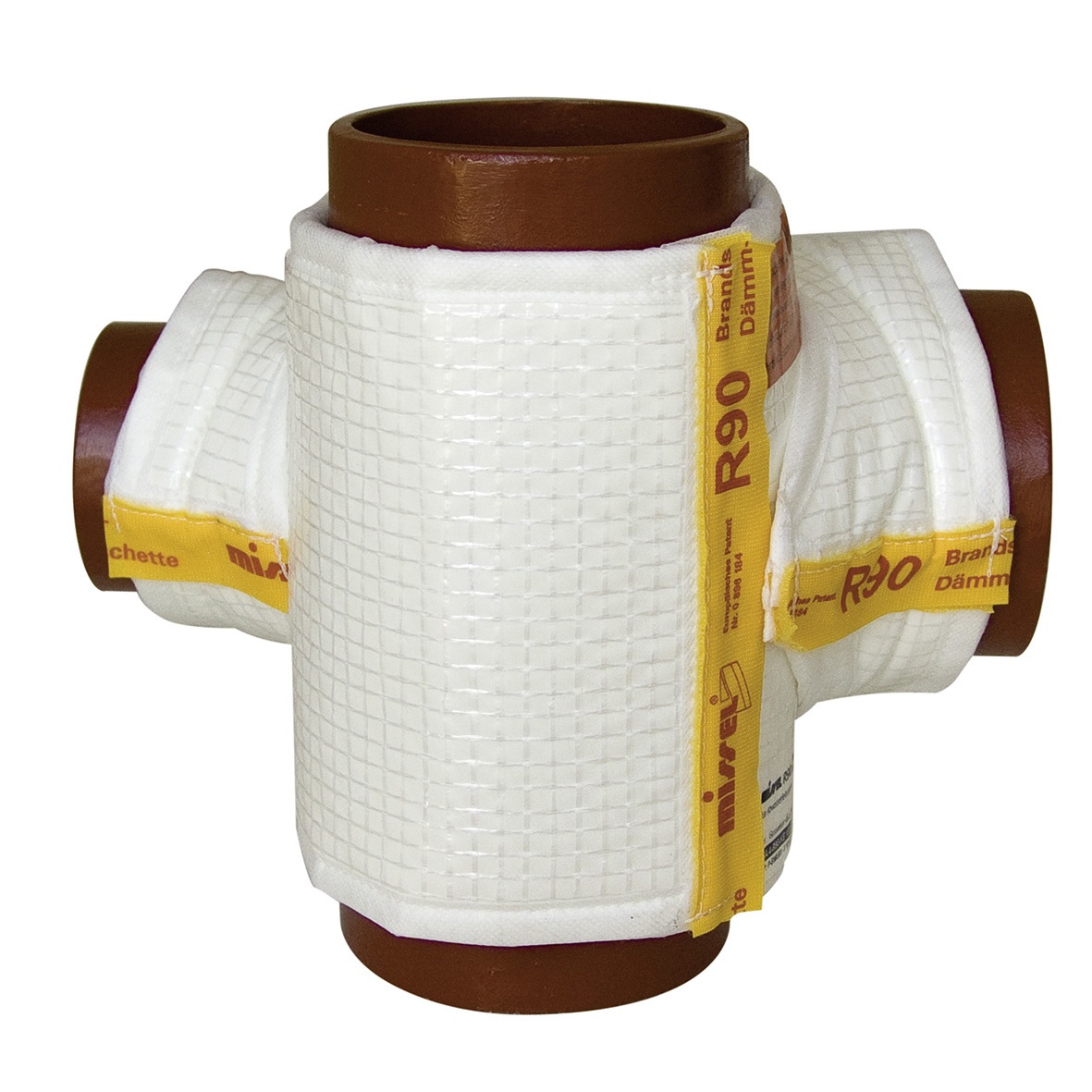

Missel Brandschutz-Dämm-Manschette
MSA 4-R90-KE 100 x 100 x 80 x 100-45°
Kurzbeschreibung
R90 Brandschutz-Dämm-Manschette, körperschallentkoppelt, zur Durchführung von Kombinationsabzweigen aus Stahl und Gusseisen durch Wand und Decke
Technische Merkmale
| Formstückmaterial | Stahl, Gusseisen |
|---|---|
| Rohr-Nennweite | DN 100/80 |
| Dämmdicke | 13 mm |
| Rohraußendurchmesser | 110/83 mm |
| Ausführung Manschette | offen, nahtverstärkt mit Schnellverschluss |
| Ausführung Spezialvlies | mineralisch, nichtbrennbar bis 1.100 °C beständig |
| Ausführung Mehrfachverbund | reißfeste Gittergewebefolie und Körperschalldämmung |
| Wärmeleitfähigkeit | λ40°C = 0,040 W/(m·K) |
| Feuerwiderstandsklassen | R30, R60, R90, R120 nach DIN 4102-11, max. EI 180 nach EN 1366-3 |
| Einhaltung Umweltanforderungen | REACH |
Einsatz
- Für gusseiserne Abwasserkombinationsabzweige
- Für Kombinationsabzweige von Regenwasser- und Feuerlöschleitungen
- Einbau: Wandstärke ab 100 mm, Deckenstärke ab 150 mm
- Prüfzeugnis AbP Nr. P-BWU03-I 17.6.4, MPA Stuttgart
Produktvorteile
- Körperschallentkoppelnd
- Robuste, reißfeste Oberfläche
- Einfache und schnelle Verarbeitung durch integrierten Schnellverschluss
- Geringe Materialstärke für platzsparenden Einbau
