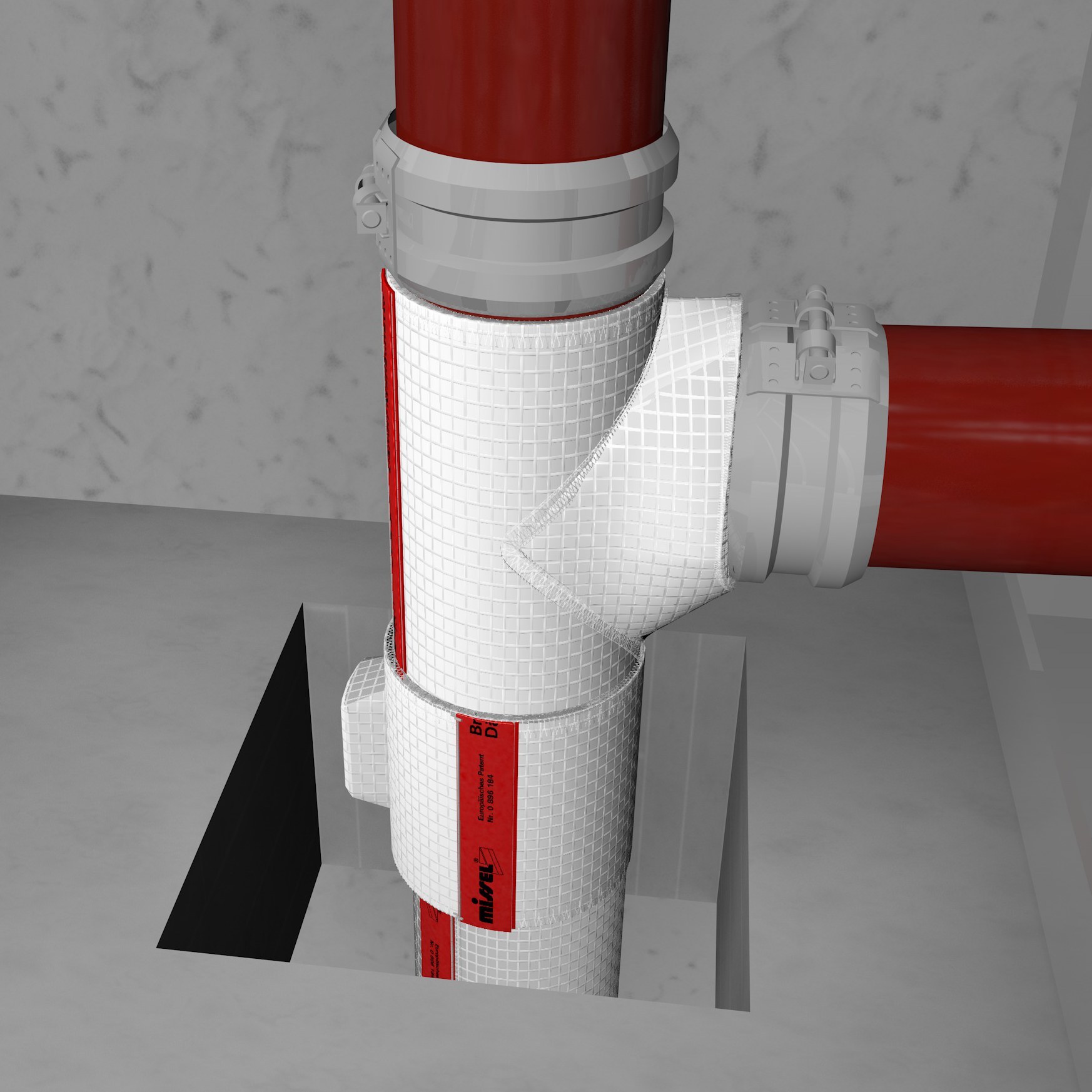

Einsatz
- Durchführung von Rohrleitungen und elektrischen Leitungen durch Wände und Decken
- gemäß den Erleichterungen der Muster-Leitungsanlagen-Richtlinie MLAR 02/2015, Abschnitt 4.3
Missel Brandschutz-Dämm-Manschette MSA® 4-BSM®
Für nicht brennbaren Rohrleitungen MLAR 4.3, Formteile

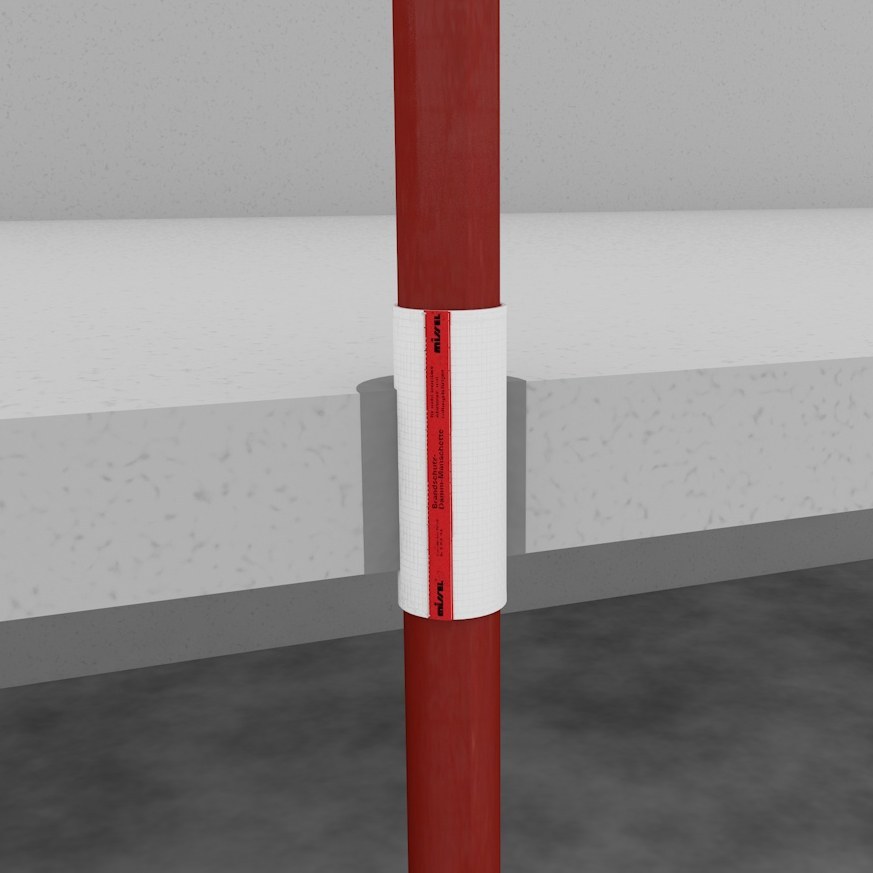

Einbau
- *in Leichtbauwände, Massivwände und Massivdecken F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
- F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
- gusseiserne Abwasserleitungen bis da ≤ 160 mm
- Abwasserleitungen aus Edelstahl bis da ≤ 160 mm
- Regenwasser- und Feuerlöschleitungen aus Stahl und Gusseisen bis da ≤ 160 mm
- Ringspaltverfüllung mit Missel Brandschutz-Kitt zulässig
Technische Daten
| Baulänge | 150 mm / 250 mm / 400 mm | |||||
|---|---|---|---|---|---|---|
| Dämmdicke | 4 mm | |||||
| Ausführung Manschette | offen, nahtverstärkt, mit Schnellverschluss | reißfester Materialverbund | körperschallentkoppelnd | |||
| Ausführung Spezialvlies | mineralisch, nicht brennbar | bis 1.100°C beständig | nach DIN 4102, Teil 1 und Teil 17 | |||
| Feuerwiderstandsklassen | F30, F60, F90 nach DIN 4102-11 | |||||
| Kernlochbohrungsdurchmesser | siehe Merkblatt Brandschutz Kapitel 9 | |||||
| Einhaltung Umweltanforderungen | REACH | |||||
Zubehör für MSA® 4-BSM®

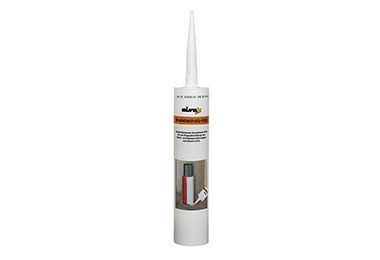

Missel Brandschutz-KITT BS-KITT II
zur Ringspaltverfüllung
Kennzeichnungsschild
für weitere Kennzeichnung
FAQ - Häufig gestellte Fragen
Kommt die MSA 4-BSM nur für Abwasserrohre in Frage? ˅
Die MSA 4-BSM ist neben dem Einsatz bei nicht brennbaren Abwasserrohrleitungen auch für Regenwasser- und Feuerlöschleitungen aus Stahl und Gusseisen bis da ≤ 160 mm geeignet.

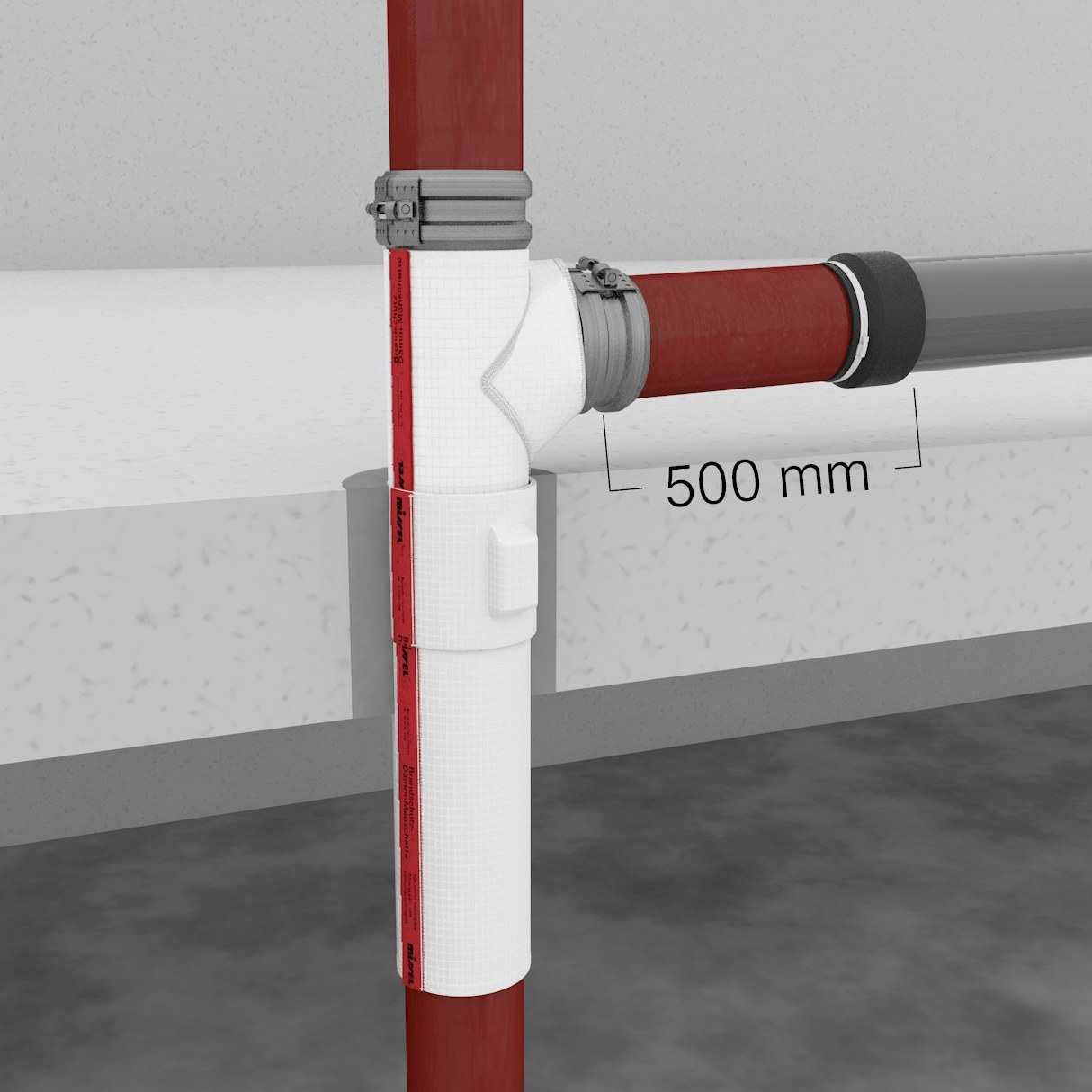

Welche Möglichkeiten habe ich bei Formstücken? ˅
Es gibt ein großes Angebot an vorgefertigten Formteilen für MSA 4-BSM. Unter anderem für Abzweige, Bögen, Verbinder
Welche Möglichkeiten zum Ringspaltverschluss gibt es? ˅
Möglichkeiten sind der Missel BS-KITT II oder Mörtel.
Was ist der Vorteil bei der Montage der MSA 4-BSM? ˅
Die Montage ist sehr einfach. Kein zeitaufwendiges Befestigen mit Hilfsmitteln wie Bindedraht bzw. kein mühsames Stopfen von loser Mineralfaser.
