Misselsystem-Abwasser® MSA®-KLW – Formteile

Formteile z.B. für Druckentwässerung

Premium Schallschutzlösung auch für Druck- und Dachentwässerung

  • Premium-Schallschutz: erfüllt die akustischen Anforderungen aus VDI 4100, DEGA 103 und DIN 4109-5
  • Druckentwässerung: u.a. für Rohr­system­bauteile wie Schweiß­muffen
  • Dämmsystem: pass­genaue Formteile in verschiedenen Dimensionen, Größen, Geometrien
Produktanfrage senden

Premium Schallschutzlösung auch für Druck- und Dachentwässerung

  • Premium-Schallschutz: erfüllt die akustischen Anforderungen aus VDI 4100, DEGA 103 und DIN 4109-5
  • Druckentwässerung: u.a. für Rohr­system­bauteile wie Schweiß­muffen
  • Dämmsystem: pass­genaue Formteile in verschiedenen Dimensionen, Größen, Geometrien
Produktanfrage senden

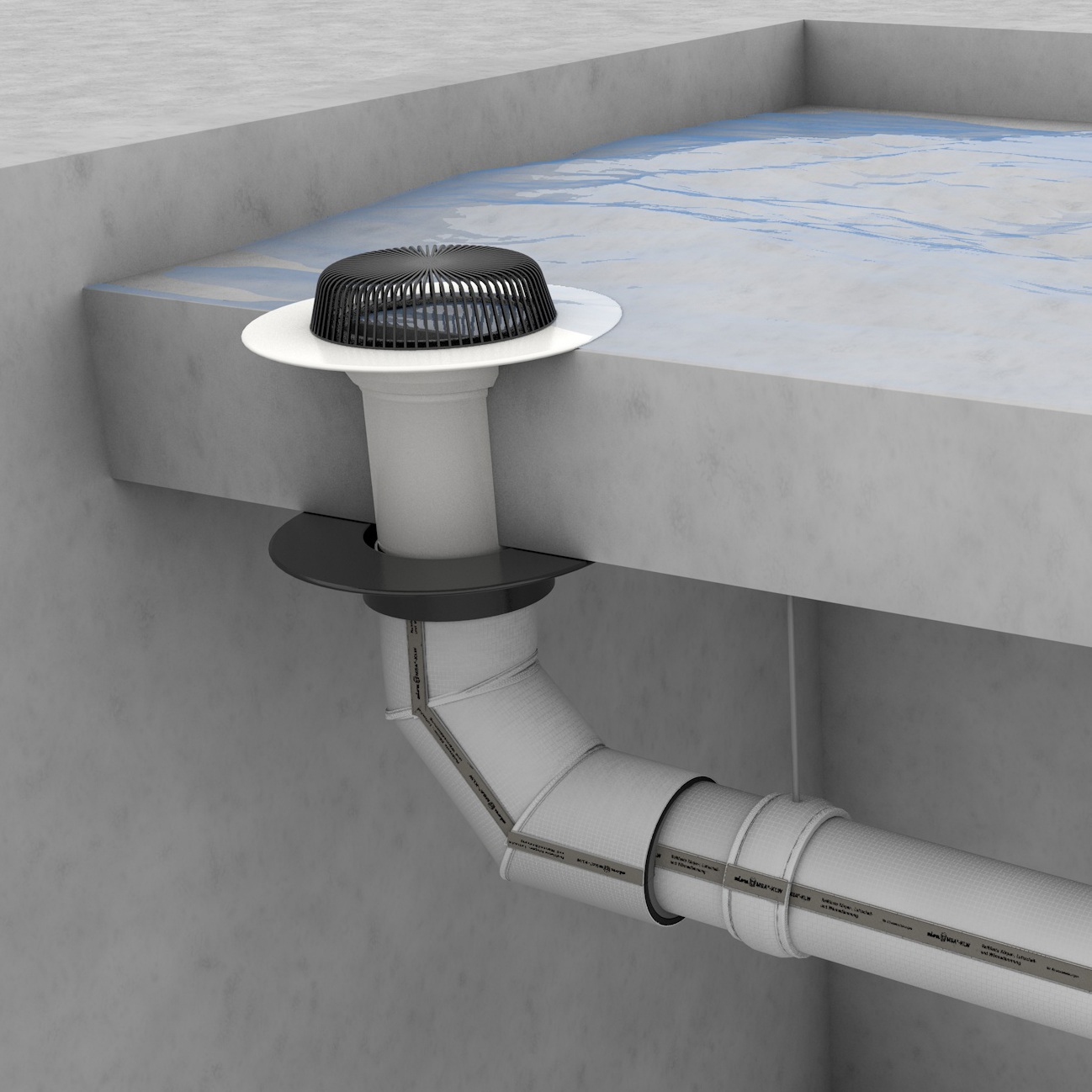

Dachentwässerungsleitung von Flachdach innenliegend verlaufend mit MSA-KLW gedämmt

Katalogseite

Einsatz

  • Passgenaue Körper-, Luftschall- und Schwitz­wasser­dämmung
  • Für Anwendungen der (Druck-)entwässerung
  • Aufeinander abgestimmte Strecken­dämmungen, Form­teil­schlauch­stücke und Formteile für Bögen, Abzweige, Verbinder, Rohrschellen, Revisions­öffnungen
  • Formteile für Rohr­system­bauteile wie Schweiß­muffen oder Längs­kraft­schellen / Sicherungs­krallen
  • Für dünn- und dickwandige Kunst­stoff­leitungen oder Guss­leitungen und deren Form­stücke
  • Baustellen­spezifische Formteile und weitere Rohr­typen auf Anfrage
Zweischaliger Materialkomposit von MSA-KLW

Material

Zwei­schaliger Material­komposit aus:

  • schall­reflektierender Schwer­schicht (Reduzierung der Luft­schall­abstrahlung) und schall­absorbierendem Spezial-Schaum (zur weich­federnden Körper­schall­entkoppelung)
  • reiß­festem Gitter­gewebe für die Funktions­sicherung in allen Bau­phasen
  • innen­liegender Folie zum Feuchte­schutz
Aufbauschema für MSA-KLW Streckendämmung und MSA-KLW Formteil Schlauchstück

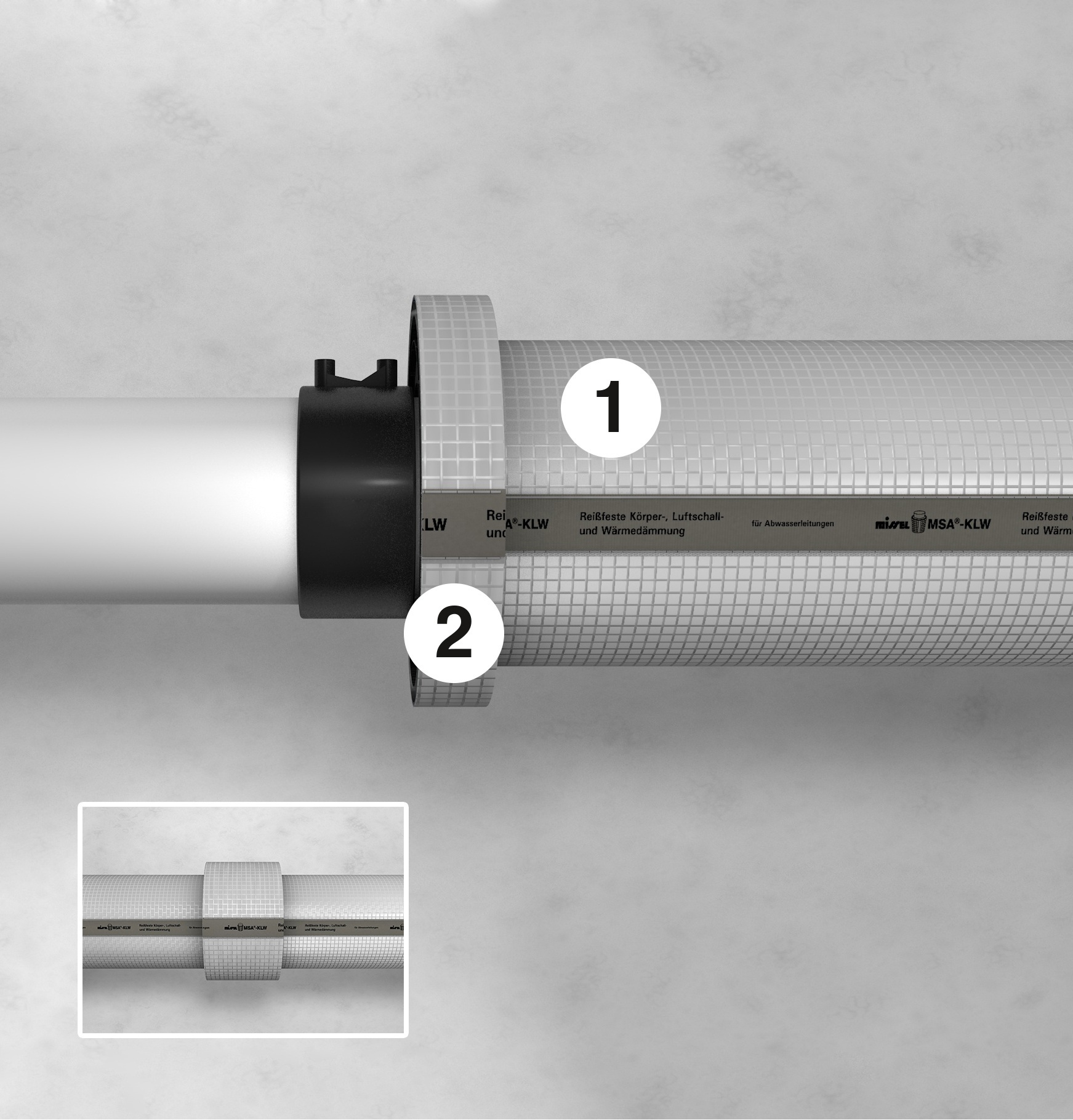

Lösung für Rohrsystembauteile mit max. 20 mm Höhe*



Zweilagiges Aufbauschema im Bild:



MSA-KLW Streckendämmung

  • Erste Lage als Dämmung für dünn-/dickwandige Kunststoff- oder Gussleitungen



MSA-KLW Formteil Schlauchstück (FTS) 2L

  • Zweite Lage über Streckendämmung
    • als Formteil Schlauchstück zur Dämmung von z.B. Schweißmuffen (geeignet: Art.-Nr. 195-1058 bis 195-1210 und 199-0041 bis 199-0151)



* gemessen ab Rohr­ober­kante

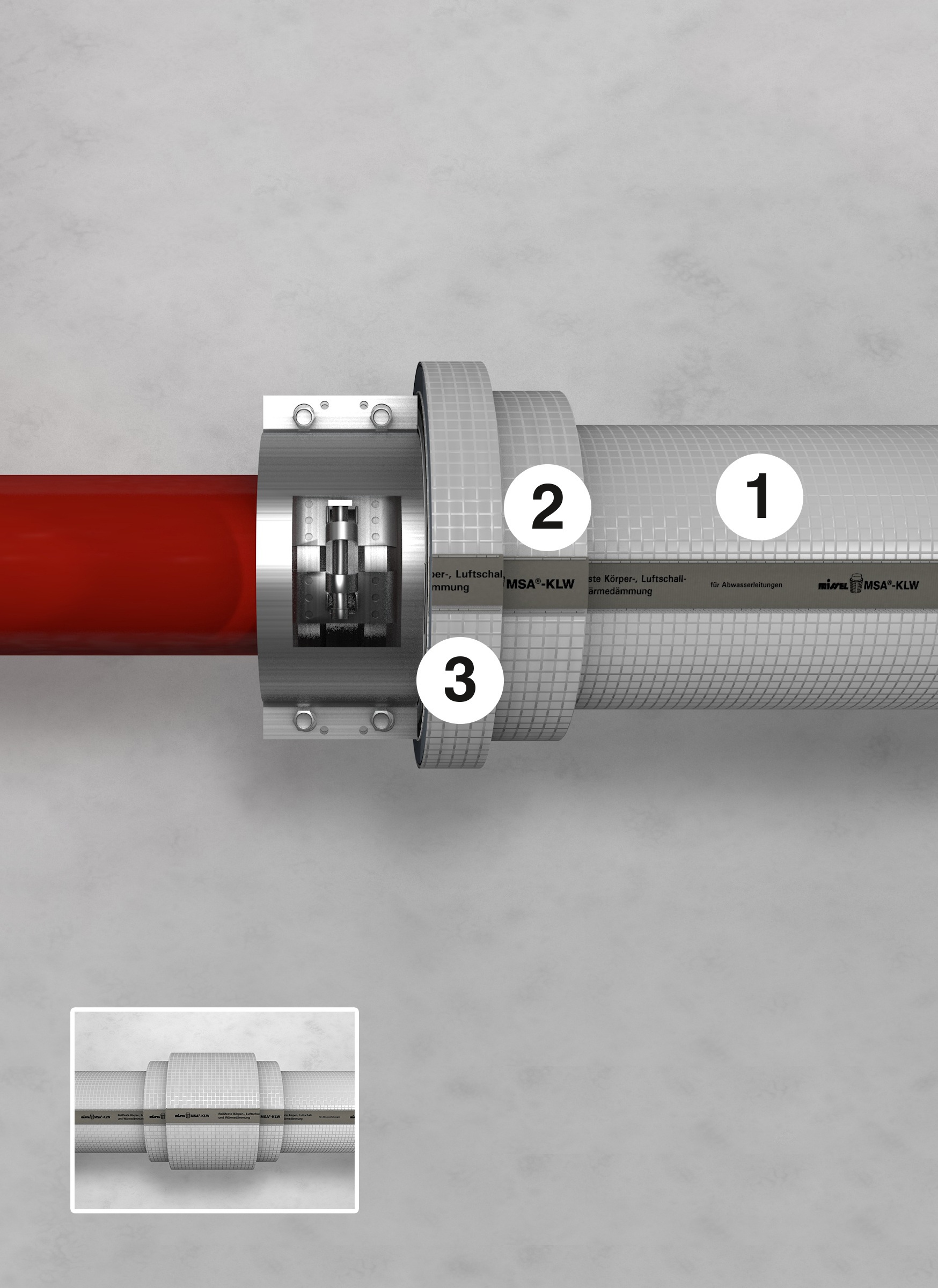

Dreilagiges Aufbauschema mit MSA-KLW Streckendämmung sowie zwei Formteil Schlauchstücken zur Aufdopplung und Dämmung

Lösung für Rohr­system­bauteile mit 21 – 40 mm Höhe*



Dreilagiges Aufbauschema im Bild:



MSA-KLW Streckendämmung

  • Erste Lage als Dämmung für dünn-/dick­wandige Kunststoff- oder Guss­leitungen



MSA-KLW Formteil Schlauch­stück (FTS) 2L

  • Zweite Lage über Strecken­dämmung
    • als Aufdopplung für Formteil Schlauch­stück (FTS) 3L (geeignet Art.-Nr. 195-1058 bis 195-1210)



MSA-KLW Formteil Schlauch­stück (FTS) 3L

  • Dritte Lage über Aufdopplung FTS 2L
    • Zur Dämmung z.B. für Abzweig / Bogen
    • Zur Dämmung z.B. Längskraftschelle / Sicherungskralle



* gemessen ab Rohr­ober­kante

Technische Daten

Dämm­dicke 20 mm
Formteile  Schlauchstücke, Bögen, Rohrschellen, Verbinder, Revisionsöffnung, Abzweige
erreichbare max. Schall­schutz­level siehe Merkblatt Schallschutz Produktübersicht
Brand­verhalten E nach EN 13501

Zubehör für MSA®-KLW

Selbst­klebendes MSA-KLW Schall­schutz­band

aus der praktischen Spende­rbox

FAQ - Häufig gestellte Fragen

Wofür steht MSA-KLW? ˅

„MSA“ leitet sich von Misselsystem-Abwasser ab. Es ist ein Schallschutzprodukt für Abwasserrohrleitungen. „KLW“ weist auf die Produkteigenschaften Körperschall-, Luftschall- und Wärmedämmung hin.

Warum ist MSA-KLW so leistungsfähig bei der Schallreduzierung und Wärmedämmung? ˅

Das liegt am zweischaligen Materialaufbau aus schallreflektierender Schwerschicht und weichfederndem Spezialschaum sowie der innenliegenden Folie zum Feuchteschutz.

In welchen Bausituationen kann MSA-KLW zum Einsatz kommen? ˅

MSA-KLW ist für Abwassersysteme entwickelt. Auch für die Druck- und Dachentwässerung kann es dank spezifischer Formteile angewendet werden.

Wie stark genau kann MSA-KLW den Schall reduzieren? ˅

Das ist abhängig von Rohrmaterial und Volumenstrom. Als grober Richtwert kann ein Schalldruckpegel von ≤ 17dB(A) (im fremden Bereich) angenommen werden. Bei der Luftschallreduzierung liegt die Einfügungsdämmung ΔLAF bis zu 19 dB. Für eine differenzierte Betrachtung stehen die Schallprüfzeugnisse des Fraunhofer Instituts zur Verfügung.

Kann MSA-KLW auch auf individuelle Kundenwünsche angepasst werden? ˅

Ja, für zahlreiche Rohrsysteme und Rohrsystembauteile stehen in unserem umfassenden Sortiment passende Formteile zur Verfügung. Bei Bedarf fertigen wir auch objektspezifische Sonderformteile entsprechend ihrer Vorgaben an.
