PYRO-FOX X-FOX®

Brandschutz brennbarer Rohrpostleitungen nach R90

Rohrabschottung für brennbare Rohrpost-Rohrbögen aus PVC-U mit Spannverschluss

  • Schrägeinbau in Schachtelbauweise
  • Auch zum Einmörteln in Decken-/Wandabschottung
  • Spannverschluss für einhändige Montage
  • Vorgehensweise nach DIN 6660 gemäß Zulassung  (s. abZ Anlage 17)
Produktanfrage senden

Rohrabschottung für brennbare Rohrpost-Rohrbögen aus PVC-U mit Spannverschluss

  • Schrägeinbau in Schachtelbauweise
  • Auch zum Einmörteln in Decken-/Wandabschottung
  • Spannverschluss für einhändige Montage
  • Vorgehensweise nach DIN 6660 gemäß Zulassung  (s. abZ Anlage 17)
Produktanfrage senden

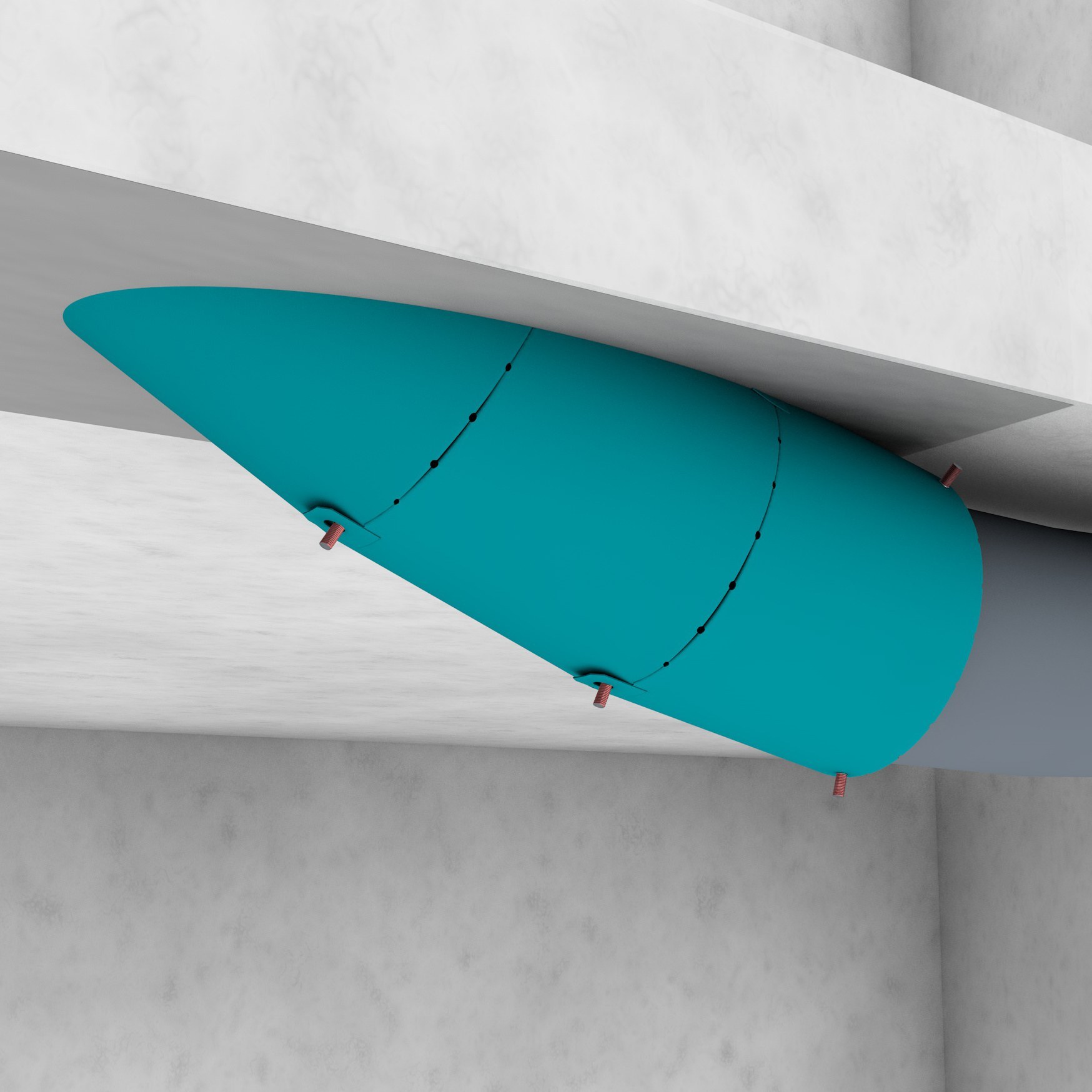

X-FOX Brandschutzmanschette für Rohrpostanlagenbögen in der Decke

Katalogseite

Einsatz

  • Geeignet für brenn­bare Rohr­post­leitungen aus PVC von DN 80 bis DN 160
  • durchgängige Schwitzwasserdämmung mit Misselon Robust (4-16 mm)
  • durchgängige Körper-/Luftschall-/Tauwasserdämmung MSA KLW
  • Montage an 45°-Bögen
  • Klimasplitrohrleitungen mit Kondensatleitung und Kabel

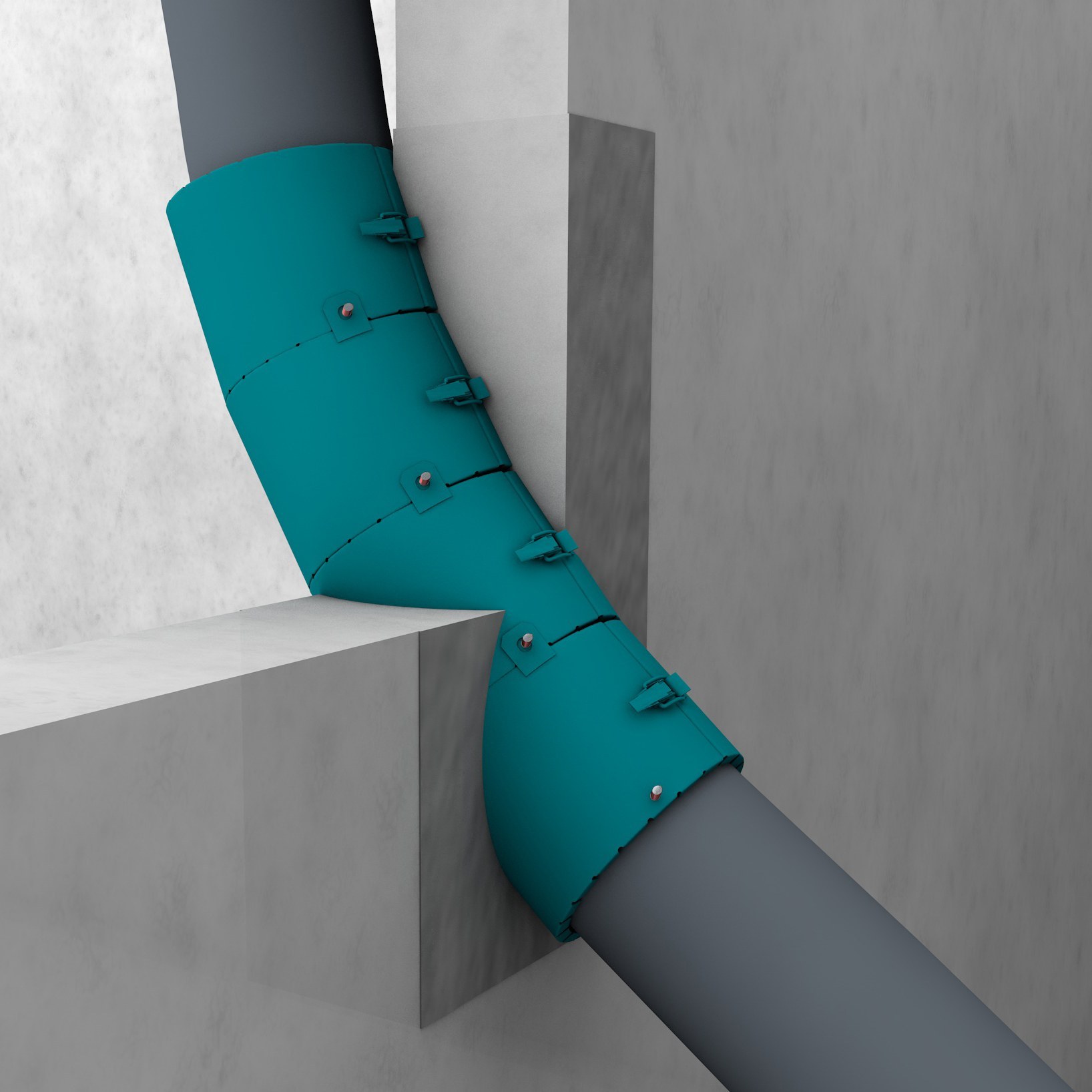

X-FOX Brandschutzmanschette für Rohrpostanlagenbögen in der Wand

Einbau

  • zulässig an Bögen von Rohr­post­leitungen durch Wände und Decken
  • ein­gemörtelt: Die Manschetten werden entlang des Bogens in Schräg­montage installiert und anschließend ein­gemörtelt
  • Schräg­einbau mehrerer Manschetten durch ovale Bau­form und Seiten­längen­unterschiede der X-FOX möglich
  • mit Seiten­ösen zum praktischen Ein­rasten weiterer Manschetten in Schachtel­bau­weise

Technische Daten

Ausführung Manschette Einteiliger Stahlblechmantel mit innenliegendem aufschäumenden Baustoff
Ausführung Blähmaterial Expandiert bei Hitzeeinwirkung ab ca. 180°C
Verpackung Einzelverpackung und Objektverpackung
Zulassung DIBt Nr. Z-19.53-2641 / DIBt Nr. Z-19.17-1191
Feuerwiderstandsklassen  R90 nach DIN 4102-11

Zubehör für PYRO-FOX X-FOX®

PYRO-FOX Kennzeichnungsschild

Kennzeichnungsschild

für weitere Kennzeichnung

FAQ - Häufig gestellte Fragen

Sind Belegungsänderungen bzw. Weiterbelegungen zu einem späteren Zeitpunkt möglich? ˅

Ja, selbstverständlich. Die nachträgliche Weiterbelegung mit zugelassenen Leitungen (siehe Abg) ist jederzeit, kurzfristig und flexibel möglich. Die Verwendung von Leerrohren hilft bei der Nachinstallation. Hierdurch lassen sich Kabel oder Rohre einfach durchführen. Für ein brandschutztechnisch sicheren Verschluss am Ende die Leitungsdurchtritte beidseitig abspritzen mit dauerelastischem Dichtstoff (bei eingesetzten Schaumplatten). Oder mit PU-Pistolenschaum SOUDAFOAM Gun B1.


Sind FST-Kombiboxen S, S+ zur Abschottung nach der Leitungsverlegung geeignet? ˅

Häufig sind Rohre, Kabel und Kabelrinnen bereits durch das Bauteil verlegt und danach soll die Abschottung erfolgen. Mit allen Ausführungen der FST-Kombibox S und S+ ist diese Situation erfolgreich zu bewältigen. Besonders einfach geht es mit den Kombiboxen bis Breite 535 mm. Hier ist ein Schiebedeckel integriert. Der Vorteil: Er kann abgenommen und die Kombibox waagrecht oder senkrecht in die Durchführung geschoben werden.


Wann ist ein Gruppeneinbau von FST-Kombiboxen sinnvoll? ˅

Weitere Boxen neben- oder übereinander hinzuzunehmen, empfiehlt sich in belegungsintensiven Einbausituationen. Der Gruppeneinbau ermöglicht die Gruppierung und Trennung z. B. von den Installationsbereichen Sanitär und Heizung.


Ist die Belegung mit anderen als den oben beschriebenen Installationen möglich? ˅

Bitte kontaktieren Sie hierzu unsere Anwendungstechnik. Tel: 0711-5308-111. Die Berater können Ihnen weitere Hinweise zu möglichen geprüften Einbausituationen und Leitungsdurchführungen geben.
