Missel Brandschutz-Dämm-Manschette BSM®-KR

Rohrschott für brennbare Abwasserleitungen nach R90

Brandschutz nach DIN 4102-11 für schallsicheren Einbau

  • Einfache Montage: geringe Abstände zur Wand ohne Bohren möglich, Einbau ohne Befestigungslaschen, integrierter Schnellverschluss
  • Langlebiges Material: Mehrfachverbund, reißfeste und hochwirksame Körperschalldämmung
  • Platzsparend: geringen Außendurchmesser durch hochwirksames Blähmaterial
Produktanfrage senden

Brandschutz nach DIN 4102-11 für schallsicheren Einbau

  • Einfache Montage: geringe Abstände zur Wand ohne Bohren möglich, Einbau ohne Befestigungslaschen, integrierter Schnellverschluss
  • Langlebiges Material: Mehrfachverbund, reißfeste und hochwirksame Körperschalldämmung
  • Platzsparend: geringen Außendurchmesser durch hochwirksames Blähmaterial
Produktanfrage senden

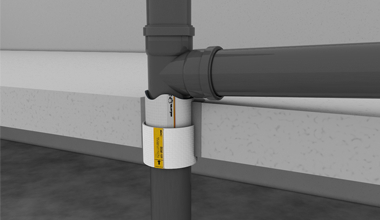

Brennbare Abwasserleitung in Massivdecke eingebaut und mit BSM-KR gedämmt

Katalogseite

Einsatz

  • R90-Rohr­abschottung mit integrierter Körper­schall­dämmung
  • Durch­führungen von brenn­baren Abwasser­­leitungen durch Wände und Decken*
  • Gemäß aBG Z-19.53-2505, VKF-Nr. 23830
  • Abbildung: BSM-KR mit weiter­führender Rohr­dämmung (diese gehört nicht zum Liefer­umfang).

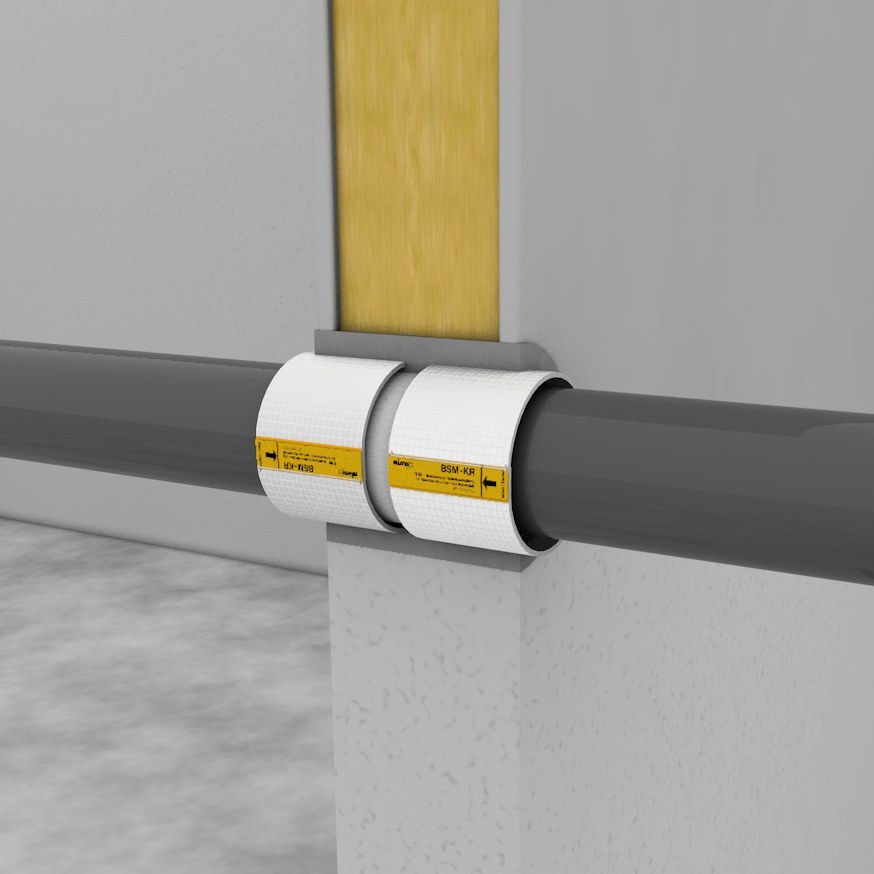

Zwei in die Leichte Trennwand eingebaute BSM-KR Manschetten

Einbau

  • für brenn­bare Abwasser­rohre aus PE, PP, PVC, ABS, PB sowie aus mineral­verstärktem Kunst­stoff (z. B. Wavin AS, Geberit dB 20, Ostendorf Skolan Safe usw.)
  • platz­sparende Montage an geradem Rohr, an Muffen von Bögen, Abzweigen u. a.
  • *Einbau in: Massiv­wände und leichte Trenn­wände ≥ 100 mm, Massiv­decken ≥ 150 mm
  • einfache Montage ohne weitere Hilfs­mittel und Werk­zeuge, mit integriertem Schnell­verschluss
  • Kennzeichnungs­schild im Liefer­umfang enthalten
  • Abbildung: BSM-KR mit weiter­führender Rohr­dämmung (diese gehört nicht zum Liefer­umfang).

Technische Daten

Rohrmaterialien Kunststoff (PE, PP, PVC, ABS, PB), mineralverstärkter Kunststoff
Baulänge 110 mm
Dämmdicke 4 mm
Feuerwiderstandsklassen  R30, R60, R90 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für BSM®-KR

Kennzeichnungsschild

für weitere Kennzeichnung

FAQ - Häufig gestellte Fragen

Kann die Brandschutz-Dämm-Manschette BSM-KR nur für Rohrleitungen oder auch Muffen verwendet werden?  ˅

Grundsätzlich kann die BSM-KR auch für Formstücke und Muffen eingesetzt werden. Doch Achtung! Entnehmen Sie zulässige Anwendungen und Einbaudetails der aBG und kontaktieren Sie unsere Anwendungstechnik (Tel: 0711 5308 111) für Rückfragen.

Muss im Zusammenhang mit der BSM-KR eine weiterführende Schalldämmung zum Einsatz kommen? ˅

Ja, es empfiehlt sich, da Abwasserleitungen in der Regel gegen Körperschallübertragungen gedämmt werden müssen. Dazu wird das Misselsystem-Abwasser MSA 9 verwendet. Das 9 mm dicke Material wird bei der Montage einfach bis an das Blähmaterial der BSM-KR herangeschoben. Dadurch ist eine lückenlose Körperschalldämmung gegeben.

Wie kann eine Brandschutz- und Schwitzwasserlösung bei Regenwasserleitungen aussehen?  ˅

Bei Regenwasserleitungen kommt es v.a. im Dachbereich neben dem Schallschutz auch auf eine Schwitzwasserdämmung an. Dafür ist Missel Misselon-Robust zur Wärme- und Schalldämmung geeignet. Wichtig ist hierbei, Überstände der BSM-KR zu kürzen und Misselon-Robust direkt an die Brandschutz-Dämm-Manschette eng und lückenlos heranzuschieben.

Wie genau funktioniert die BSM-KR im Brandfall?  ˅

Das im Brandfall wirkende Intumeszenzmaterial verschließt die frei werdende Öffnung des abbrennenden Rohres und verhindert die Übertragung von Feuer und Rauch in angrenzende Brandabschnitte.
