KaRo-Stein

Brandschutzstein zum Verschluss größerer Öffnungen

Elastischer Brandschutzstein zur Abschottung von Kabel-/Rohröffnungen

  • KaRo-Stein, auch als vakuumierte und Silikonvariante erhältlich
  • Einzeln oder mit KaRo-Schaum, KaRo-Kitt anwendbar
  • Einfaches Zuschneiden auf die geplante Installations-Belegung, Einbau auch über Kopf möglich
Produktanfrage senden

Elastischer Brandschutzstein zur Abschottung von Kabel-/Rohröffnungen

  • KaRo-Stein, auch als vakuumierte und Silikonvariante erhältlich
  • Einzeln oder mit KaRo-Schaum, KaRo-Kitt anwendbar
  • Einfaches Zuschneiden auf die geplante Installations-Belegung, Einbau auch über Kopf möglich
Produktanfrage senden

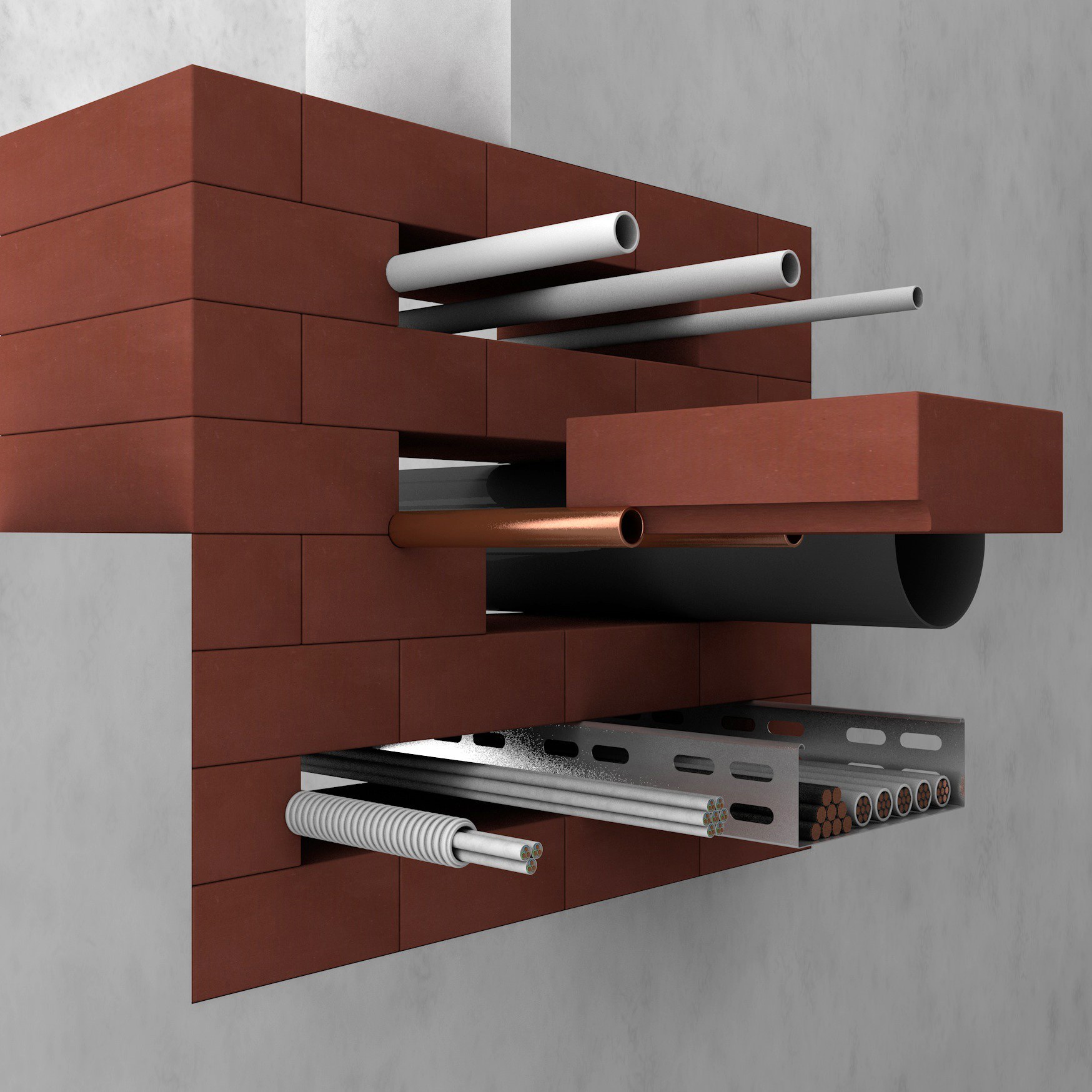

KaRo-Stein kommt in Bauteilöffnung zum Einsatz

Katalogseite

Einsatz

  • Schneller Ver­schluss großer Öffnungen
  • für die Ver­legung von Kabeln und Rohren durch eine gemeinsame Bau­teil­öffnung
  • in Wand- und Decken­durch­führungen
  • brenn­bare und nicht­brenn­bare Rohr­leitungen einsetz­bar
  • staub- und faser­freie Ver­arbeitung
  • Nach­installation und Belegungs­änderung durch Heraus­nahme einzelner Steine möglich
  • bei Umbauten und Modernisierung ist ein schneller Öffnungs­verschluss möglich
  • KaRo-Stein in den Ausführungen normal, Vakuum und silikon­beschichtet verfüg­bar

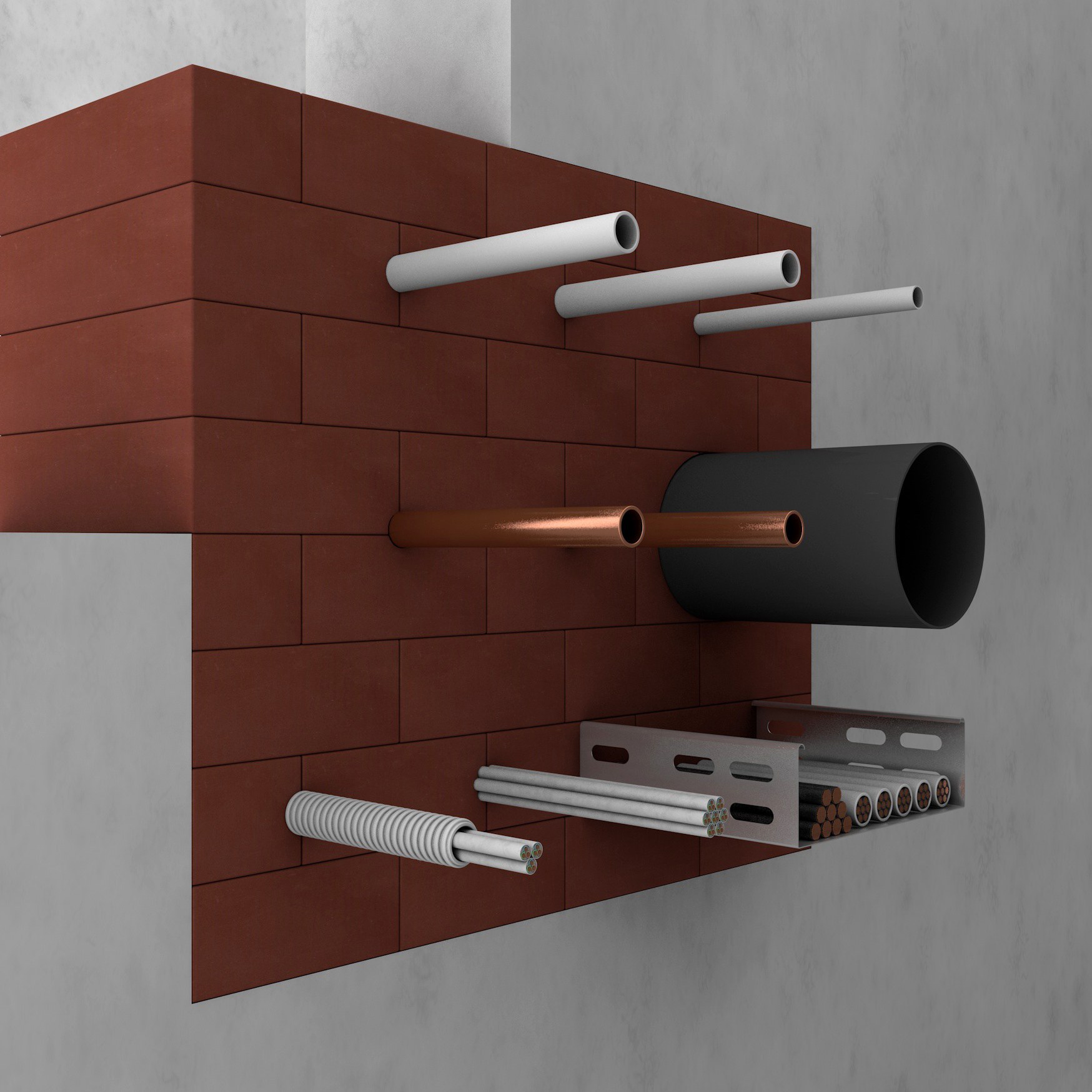

Schott aus KaRo-Steinen

Anwendung

  • Brand­schutz­technische Ab­schottung von Elektro­kabeln und -leitungen sowie brenn­baren und nicht­brenn­baren Rohren
  • hohe Erfolgs­quote bei der Aus­führung
  • ideal für Abschottungen mit häufig wechselnder Belegung
  • Problem­löser in hygienisch anspruchs­voller Umgebung (Kranken­häuser, Labore, EDV-Räume)
  • ideal bei beengten, schlecht zugäng­lichen Platz­verhältnissen wie Installations­schächten
  • fachgerechte Montage ist komplett von einer Seite durch­führ­bar

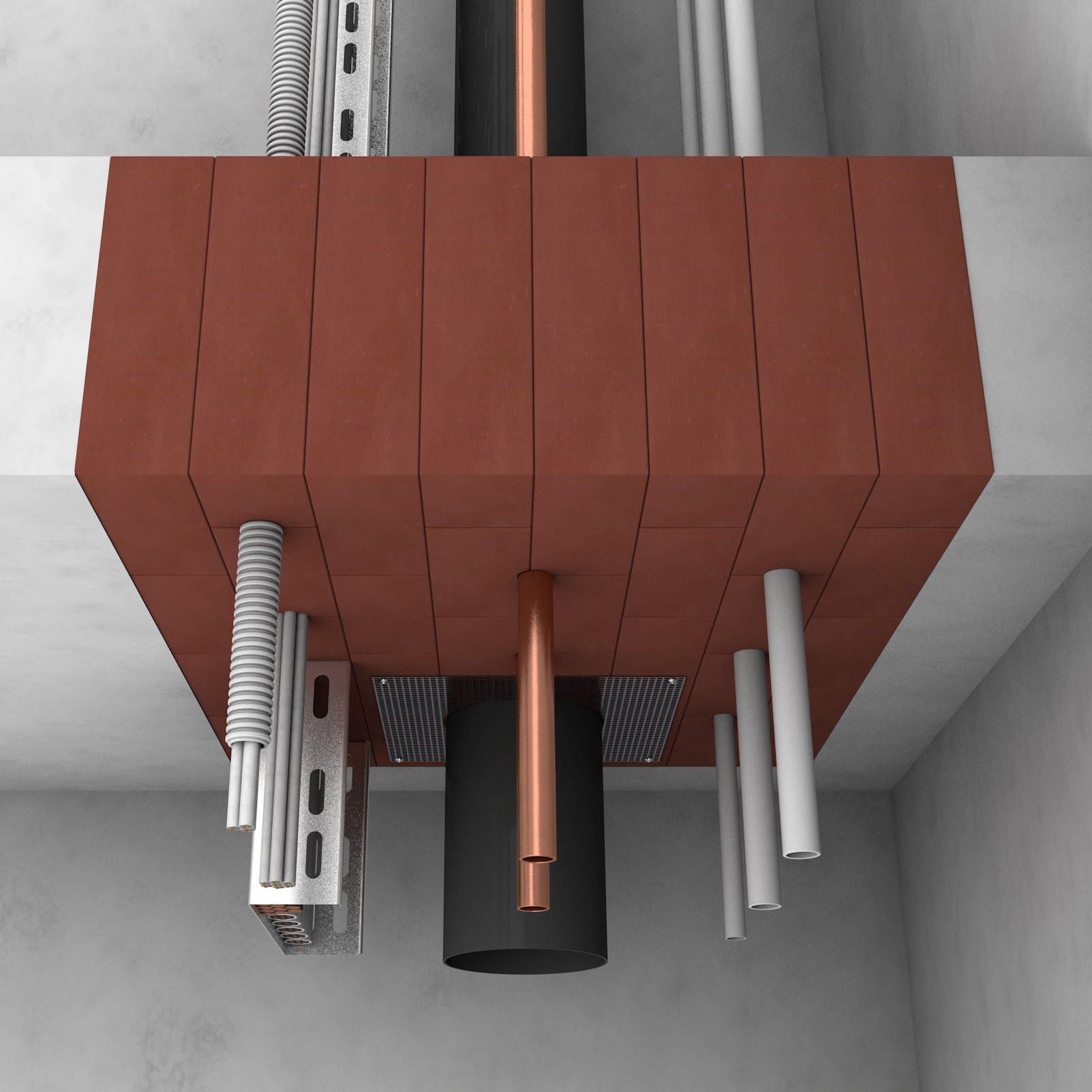

Deckenschott aus KaRo-Steinen mit Kabel- und Rohrdurchführungen

Einbau

  • weiche, elastische KaRo-Steine sind selbsthaftend
  • im Brandfall intumeszierend
  • stramm sitzender Einbau
  • Bauform von 200 x 144 x 60 mm spart Zeit und Arbeitsaufwand
  • Zuschnitt der Steine auf die Installationsbelegung mit dem Wellenschnittmesser
  • Verarbeitung KaRo-Stein auch über Kopf möglich
Kabel und Rohre in Deckendurchbruch

Zulässige Rohrleitungen

  • Kunststoff-Abwasserrohre ≤ 110 mm (PVC, PP, PE, Skolan db, Friaphon, Wavin AS, Silent db 20) ohne weitere Brandschutz-Manschette
  • Mehrschicht­verbundrohre ≤ 63 mm
  • Stahl, Edelstahl, Guss ≤ 63,5 mm mit Misselon-Robust, Misselfix-Garant, MSA (aktuell angrenzend an Stein, weitere Brand­prüfungen geplant)
  • Stahl, Edelstahl, Guss ≤ 168 mm, Kupfer ≤ 89 mm mit durch­gängiger Mineral­faser
  • Stahl, Edelstahl, Guss ≤ 108 mm mit durchgängigem Foamglas
  • Stahl, Edelstahl, Guss ≤ 89 mm, Kupfer ≤ 54 mm mit Miss-Flex bzw. synthetischem Kautschuk

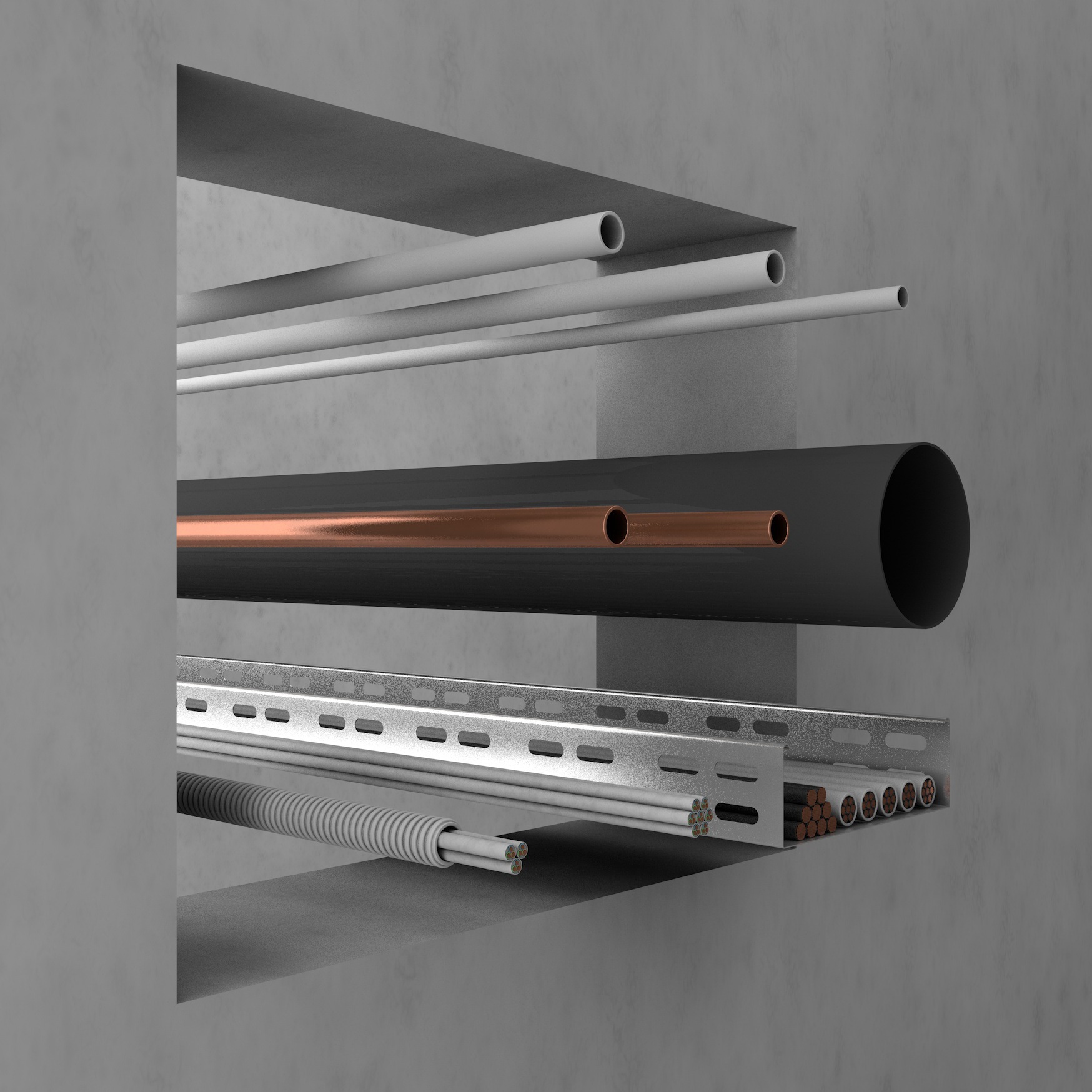

Kabel und Rohre in offener Wanddurchführung

Zulässige Bauteile und Abmessungen

  • Massivwände 100 x 100 cm
  • Leichte Trennwände und Gipswände 84 x 57 cm, 57 x 84 cm
  • Massivdecken 70 cm (Breite); Länge unbegrenzt
KaRo Unterweisungsbestätigung

Wichtige Zusatzanforderung

Die KaRo-Schott-Montage ist schulungspflichtig. Ein Montage­zertifikat stellt Kolektor Insulation unter folgenden Voraus­setzungen aus:





Technische Daten

Maße 200 x 144 x 60 mm
Aufschäumfaktor 1,5 bis 4,5fach
Lagertemperatur 5 °C bis 30 °C
aBG Z-19.53-2529*
AbZ Z-19.11-1599*
Feuerwiderstandsklasse S30, S60 und S90 nach DIN 4102-9
Brandverhalten B2 nach DIN 4102-1

*(ZZ 330 / ZZ M20-S90)

Zubehör für KaRo-Stein

KaRo-Glasgewebestreifen

KaRo-Gewebestreifen

zur Stabilisierung über die gesamte Schottlänge

KaRo-Montagehilfsband

für größere Freiräume

KaRo Kennzeichnungsschild

KaRo-Kennzeichnungsschild

für weitere Kennzeichnung

KaRo-Stein, vakuumiert

Brandschutzstein zum sicheren Verschluss schmaler Restöffnungen

  • S90-Anforderungen

  • Für enge Rest­öffnungen

  • expandierend

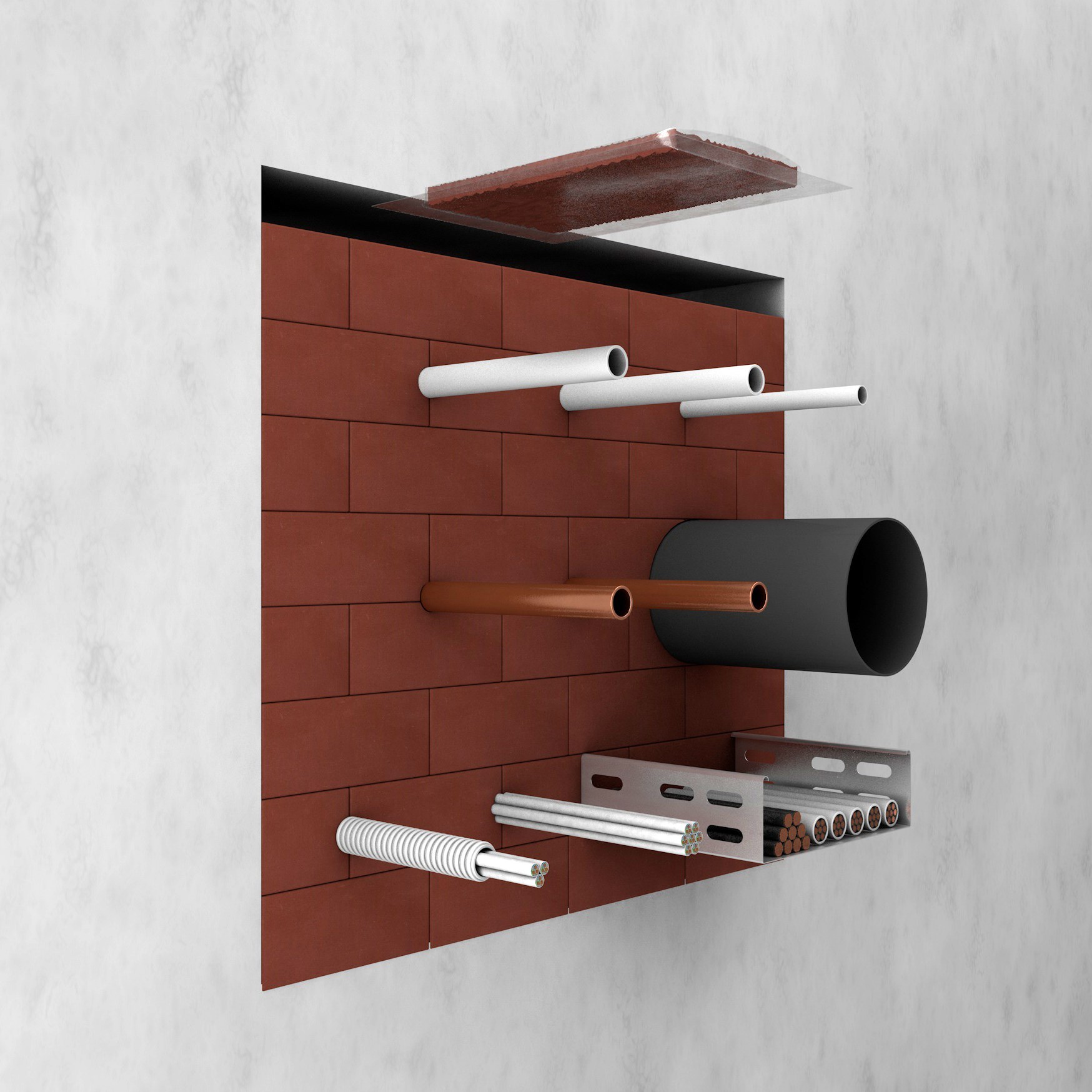

Vakuum-Stein für die oberste Schottreihe

Katalogseite

Einsatz

  • rauch- und feuerdichter Verschluss schmaler Restöffnungen
  • in der obersten Steinreihe des Schotts
KaRo-Schott aus KaRo-Steinen mit Kabel- und Rohrdurchführungen

Anwendung

  • Brand­schutz­technische Ab­schottung von Elektro­kabeln und -leitungen sowie brenn­baren und nich­tbrenn­baren Rohren
  • hohe Erfolgs­quote bei der Aus­führung
  • Problem­löser in hygienisch anspruchs­voller Umgebung (Kranken­häuser, Labore, EDV-Räume)
  • ideal bei beengten, schlecht zugänglichen Platz­ver­hältnissen wie Installations­schächten
  • fachgerechte Montage ist komplett von einer Seite durch­führ­bar

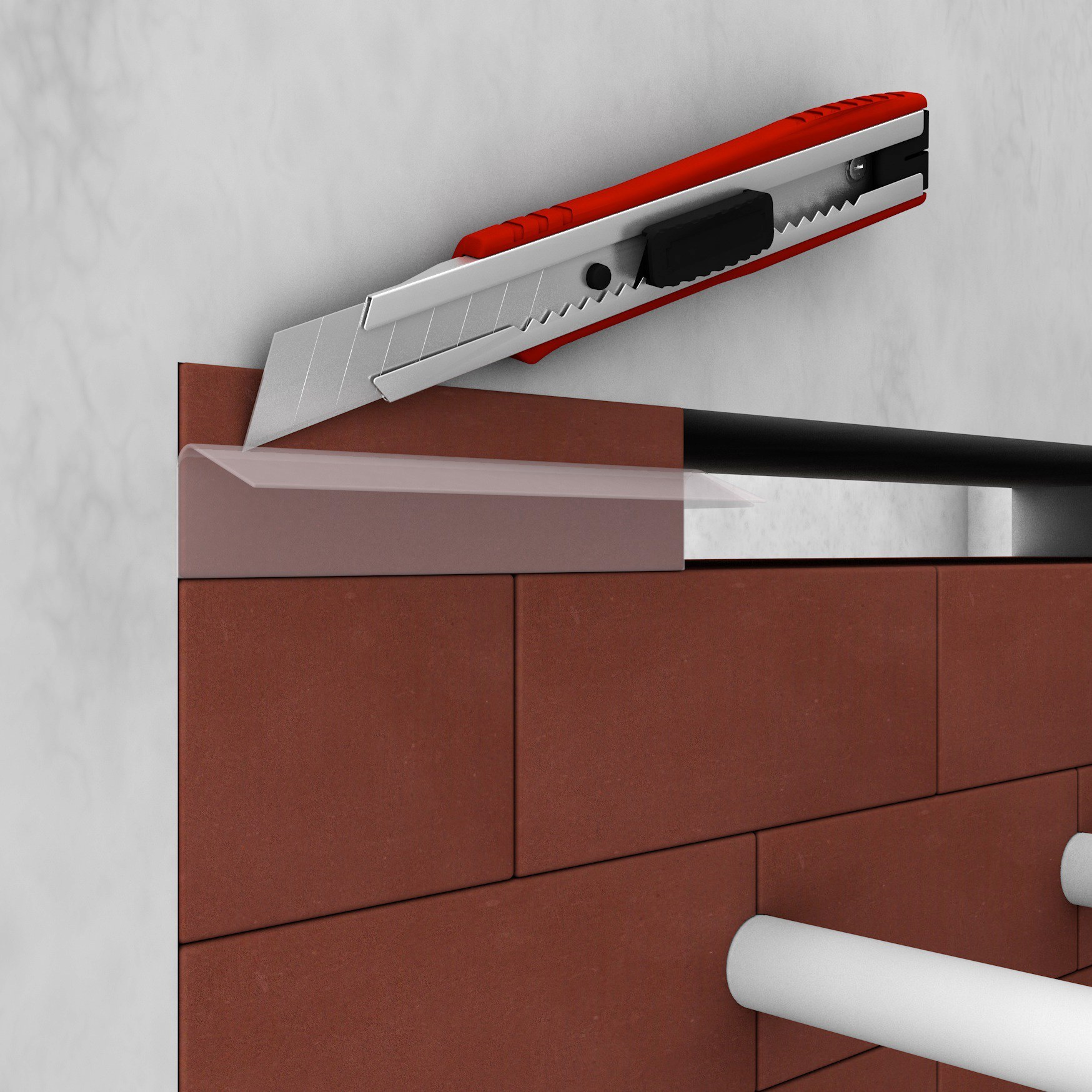

Cuttermesser schneidet Vakuum-Stein Folie ab

Einbau

  • KaRo-Stein, vakuumiert ungeöffnet in die Bau­teil­öffnung legen
  • nach Auf­schneiden der Vakuum-Folie erfolgt Expansion des Steins, auf Normal­größe
  • Folie muss nicht komplett entfernt werden, allerdings ab­schließend zur Schott­oberfläche ab­geschnitten werden
Zulässige Rohrleitungen für KaRo

Zulässige Rohrleitungen

  • Kunststoff-Abwasserrohre ≤ 110 mm (PVC, PP, PE, Skolan db, Friaphon, Wavin AS, Silent db 20) ohne weitere Brandschutz-Manschette
  • Mehrschicht­verbundrohre ≤ 63 mm
  • Stahl, Edelstahl, Guss ≤ 63,5 mm mit Misselon-Robust, Misselfix-Garant, MSA (aktuell angrenzend an Stein, weitere Brand­prüfungen geplant)
  • Stahl, Edelstahl, Guss ≤ 168 mm, Kupfer ≤ 89 mm mit durch­gängiger Mineral­faser
  • Stahl, Edelstahl, Guss ≤ 108 mm mit durchgängigem Foamglas
  • Stahl, Edelstahl, Guss ≤ 89 mm, Kupfer ≤ 54 mm mit Miss-Flex bzw. synthetischem Kautschuk
Rohrleitungen und Kabel in der Wanddurchführung

Zulässige Bauteile und Abmessungen

  • Massivwände 100 x 100 cm
  • Leichte Trennwände und Gipswände 84 x 57 cm, 57 x 84 cm
  • Massivdecken 70 cm (Breite); Länge unbegrenzt
KaRo Montagezertifikat

Wichtige Zusatzanforderung

Die KaRo-Schott-Montage ist schulungspflichtig. Ein Montage­zertifikat stellt Kolektor Insulation unter folgenden Voraus­setzungen aus:





Technische Daten

Maße 200 x 144 x 60 mm
Lagertemperatur 5 °C bis 30 °C
aBG Z-19.53-2529*
AbZ Z-19.11-1599*
Feuerwiderstandsklasse S90 nach DIN 4102-9

*(ZZ 330 / ZZ M20-S90)

Zubehör für KaRo-Stein

KaRo Glasgewebestreifen

KaRo-Gewebeband

zur Stabilisierung über die gesamte Schottlänge

KaRo-Montagehilfsband

für größere Freiräume

KaRo Kennzeichnungsschild

KaRo-Kennzeichnungsschild

für weitere Kennzeichnung

KaRo-Stein, silikonbeschichtet

Brandschutzstein zum sicheren Verschluss für Bauteilöffnungen

  • S90-Anforderungen

  • umwelt­exponierte Bereiche

  • sichere Abdichtung vor Wasser

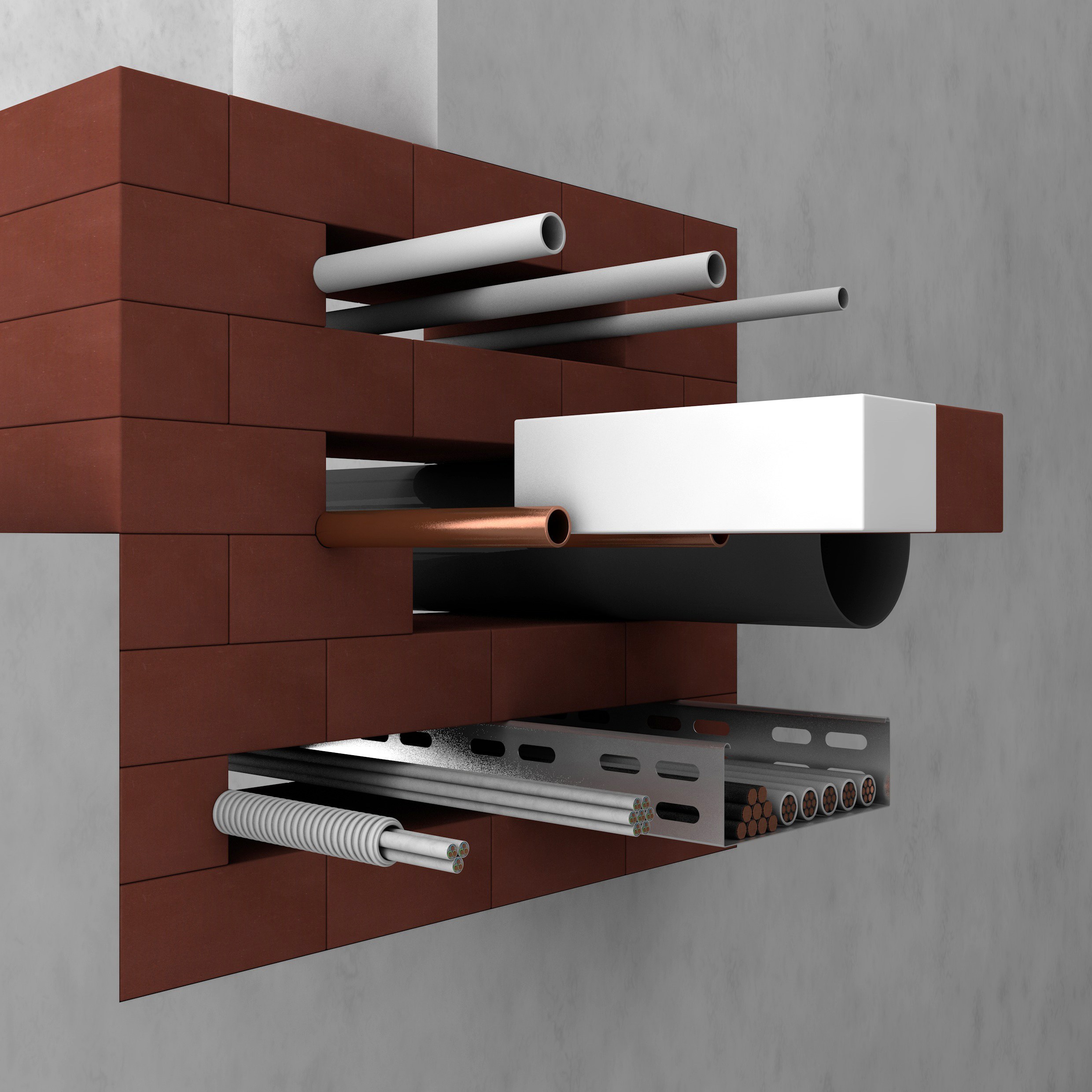

Silikonbeschichteter Stein wird in Öffnung zwischen Installationen geschoben

Katalogseite

Einsatz

  • für Tunnel-Anwendungen
  • für Bereiche unter dauer­hafter Wasser­be­ein­flussung
  • für Anwendungen im Außen­bereich
  • brennbare und nicht­brenn­bare Rohr­leitungen ein­setz­bar
  • staub- und faser­freie Ver­arbeitung
  • Nachinstallation und Belegungs­änderung durch Heraus­nahme einzelner Steine möglich
  • bei Umbauten und Modernisierung ist ein schneller Öffnungs­verschluss möglich
  • KaRo-Stein in den Ausführungen normal, Vakuum und silikon­beschichtet verfügbar
Aus KaRo-Steinen errichteter Kombischott

Anwendung

  • Brandschutz­technische Abschottung von Elektro­kabeln und -leitungen sowie brenn­baren und nicht­brenn­baren Rohren
  • hohe Erfolgs­quote bei der Aus­führung
  • ideal für Ab­schottungen mit häufig wechselnder Be­legung
  • Problemlöser in hygienisch anspruchs­voller Um­gebung (Kranken­häuser, Labore, EDV-Räume)
  • ideal bei beengten, schlecht zugänglichen Platz­verhältnissen wie Installations­schächten
  • fachgerechte Montage ist komplett von einer Seite durch­führ­bar
KaRo-Schott in Deckendurchführung

Einbau

  • Schnitt­flächen­ab­dichtung muss mit Silikon erfolgen
  • weiche, elastische KaRo-Steine sind selbst­haftend
  • im Brandfall intumeszierend
  • stramm sitzender Einbau
Zulässige Durchführungen mit KaRo-Stein

Zulässige Rohrleitungen

  • Kunststoff-Abwasserrohre ≤ 110 mm (PVC, PP, PE, Skolan db, Friaphon, Wavin AS, Silent db 20) ohne weitere Brandschutz-Manschette
  • Mehrschicht­verbundrohre ≤ 63 mm
  • Stahl, Edelstahl, Guss ≤ 63,5 mm mit Misselon-Robust, Misselfix-Garant, MSA (aktuell angrenzend an Stein, weitere Brand­prüfungen geplant)
  • Stahl, Edelstahl, Guss ≤ 168 mm, Kupfer ≤ 89 mm mit durch­gängiger Mineral­faser
  • Stahl, Edelstahl, Guss ≤ 108 mm mit durchgängigem Foamglas
  • Stahl, Edelstahl, Guss ≤ 89 mm, Kupfer ≤ 54 mm mit Miss-Flex bzw. synthetischem Kautschuk
Bauteilöffnung in der Wand mit Rohren und Kabeln

Zulässige Bauteile und Abmessungen

  • Massiv­wände 100 x 100 cm
  • Leichte Trenn­wände und Gips­wände 84 x 57 cm, 57 x 84 cm
  • Massiv­decken 70 cm (Breite); Länge un­begrenzt
KaRo Montagezertifikat

Wichtige Zusatzanforderung

Die KaRo-Schott-Montage ist schulungspflichtig. Ein Montage­zertifikat stellt Kolektor Insulation unter folgenden Voraus­setzungen aus:





Technische Daten

Maße 200 x 144 x 60 mm
Aufschäumfaktor 1,5 bis 4,5fach
Lagertemperatur 5 °C bis 30 °C
aGB Z-19.53-2529*
AbZ Z-19.11-1599*
Feuerwiderstandsklasse S90 nach DIN 4102-9

*(ZZ 330 / ZZ M20-S90)

Zubehör für KaRo-Stein

KaRo Glasgewebestreifen

KaRo-Glasgewebestreifen

zur Stabilisierung über die gesamte Schottlänge

KaRo-Montagehilfsband

KaRo-Montagehilfsband

für größere Freiräume

KaRo-Kennzeichnungsschild

KaRo-Kennzeichnungsschild

für weitere Kennzeichnung

FAQ - Häufig gestellte Fragen

Warum gibt es unterschiedliche Ausführungen von KaRo-Steinen? ˅

Die Auswahl des passenden Steins hängt von der Einbausituation ab. Die gängigen KaRo-Steine sind für den Einsatz großer Bauteilöffnungen in Wänden, Decken und Schächten vorgesehen. Die vakuumierten Steine sind speziell für verbleibende Öffnungen in der oberen Schottreihe. Der silikonbeschichtete Stein hat seinen Schwerpunkt in Tunnel- und Außenanwendungen.

Was muss beim Zuschnitt der KaRo-Steine beachtet werden? ˅

Einzelne KaRo-Steine werden gezielt auf die Aussparungen für Kabel, Leitungen und Rohre zugeschnitten. Damit liegen sie passgenau an den Installationen an.

Wie können die verschiedenen KaRo-Komponenten KaRo-Stein, -Schaum und -Kitt miteinander kombiniert werden? ˅

KaRo-Stein und KaRo-Schaum sind kombiniert einsetzbar. Zum Beispiel kann die oberste Schottreihe statt mit dem Vakuumstein auch mit intumeszierendem KaRo-Schaum ausgefüllt werden. Auch KaRo-Stein und KaRo-Kitt sind zusammen zu verarbeiten. Der Kitt verschließt dann die Stoß- und Lagerfugen zwischen den Brandschutzsteinen.
