Missel Brandschutz-Dämm-Manschette BSM®-R90 T-Stück

Mischinstallation für Versorgungsleitungen nach R90

  • Für Versorgungsleitungen

  • R90

  • Passgenaue Formteile

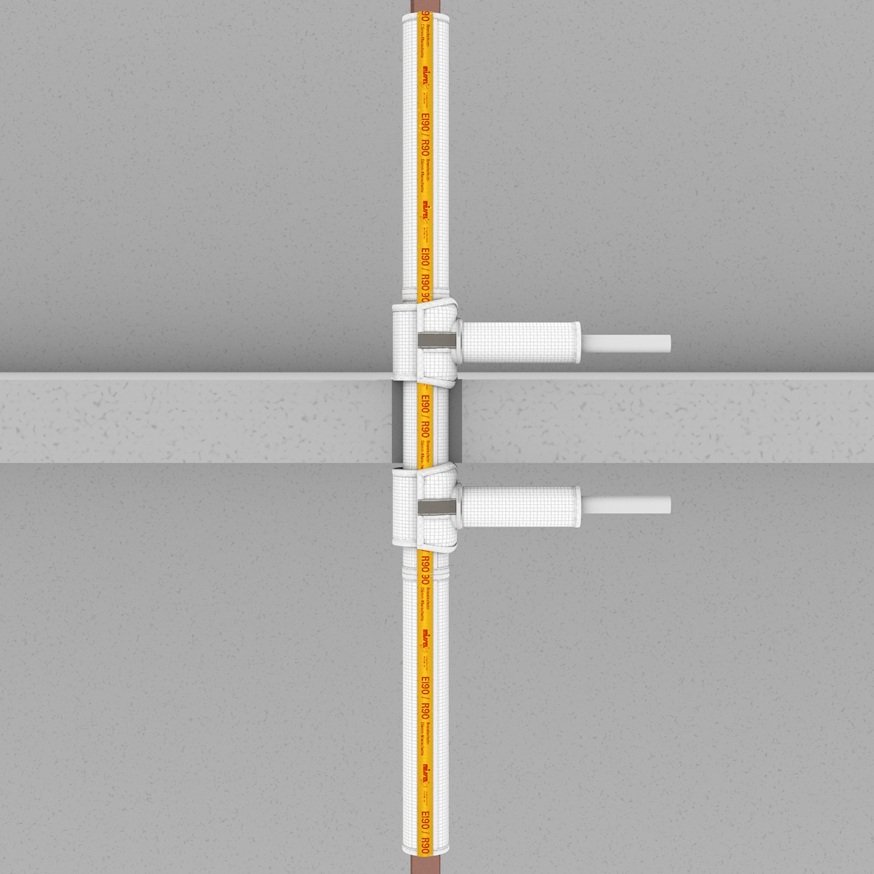

Eine oberhalb und eine unterhalb der Decke installierte BSM-R90 T-Stück über der Anschlussleitung

Bitte beachten: Erhältlich erst nach erteilter aBG.



Einsatz (voraussichtlicher Leistungsumfang)

  • R90-Abschottung für Mischinstallation zur Durchführung nicht brennbarer Versorgungs-/Steigleitungen durch Decken mit seitlichem Übergang auf brennbare und nicht brennbare Anschlussleitungen
  • Materialübergang sowohl ober- als auch unterhalb der Decke möglich
  • Feuerwiderstandsdauer 120 Minuten (hochfeuerbeständig)
  • aBG beantragt



Allgemeiner Hinweis: Abgebildete BSM-R90 für Steigleitung nicht im Lieferumfang

Katalogseite

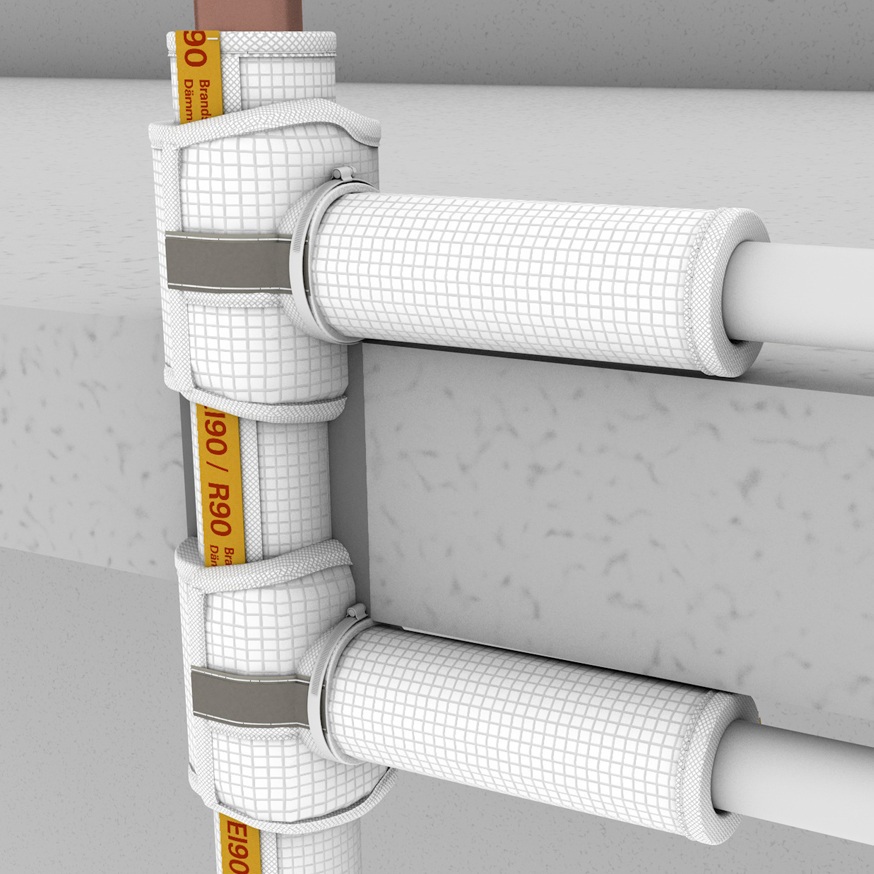

BSM-R90 T-Stücke über einer BSM-R90 Manschette

Einbau (voraussichtlicher Leistungsumfang)

  • Nicht brennbare Versorgungshaupt­leitungen (bis max. 54 mm) und ober- sowie unterhalb der Decke angeordnete seitlich angeschlossene brennbare (bis max. 32-34 mm) und nicht brennbare Versorgungs­leitungen (bis max. 35 mm)
  • Seitliche Länge 250 mm (standardmäßig)
  • Abschottung der Hauptleitung mit BSM-R90, Abschottung der Anschlussleitung mit BSM-R90 T-Stück
  • Der Fugen-/Restöffnungsverschluss zwischen Decke und Rohr erfolgt mit Mörtelverguss oder wahlweise mit Missel Brandschutz-Kitt II
  • 10 mm Abstand zu Missel MSA 4-R90 und BSM-GuKu, BSM-KR, PYRO-FOX UNIFOX, Lüftungsklappe Geba AVR/Wildeboer TS 18

Technische Daten

Ausführung BSM-R90 T-Stück reißfester Materialverbund
offen, nahtverstärkt mit Schlauchschellen
Spezialvlies 1.100 °C beständig
integrierter Schnellverschluss
Körperschallentkoppelnd
aBG beantragt
Feuerwiderstandsklassen  R90 und R120 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für BSM®-R90

Kennzeichnungsschild

für weitere Kennzeichnung

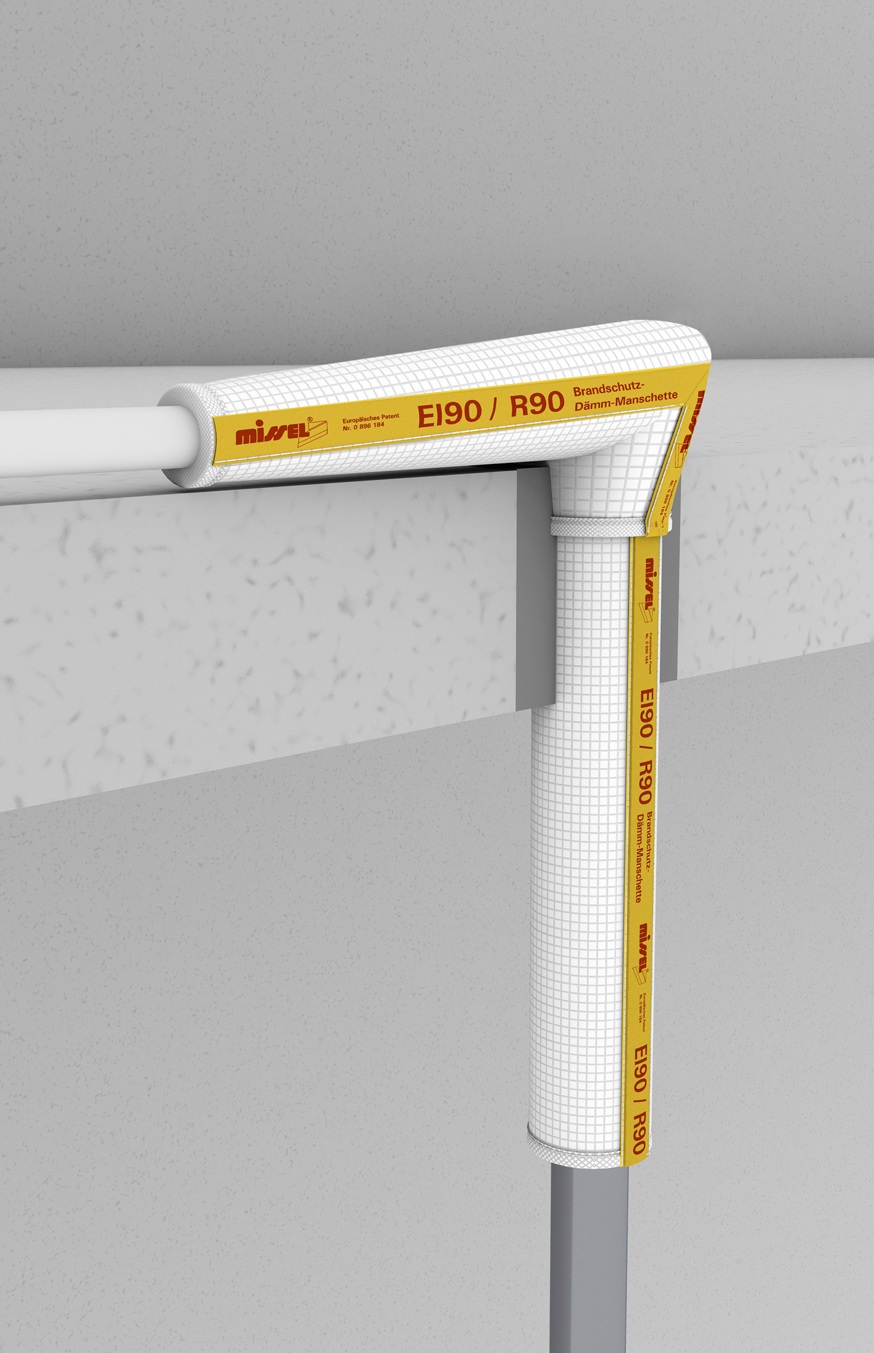

BSM®-R90 Bogen

  • Für Versorgungsleitungen

  • R90

  • Passgenaue Formteile

Allgemeiner Hinweis: Abgebildete BSM-R90 für Steigleitung nicht im Lieferumfang



Einsatz

  • R90-Abschottung für Mischinstallation bei Durchführung nicht brennbarer Versorgungs-/Steigleitungen durch die Decke mit Bogen oberhalb der Decke und Übergang auf brennbare und nicht brennbare Anschlussleitungen
  • Materialübergang oberhalb der Decke
  • Feuerwiderstandsdauer 120 Minuten (hochfeuerbeständig)
  • aBG beantragt


Einbau

  • Nicht brennbare Versorgungshaupt­leitungen (bis max. 54 mm) und oberhalb der Decke nach dem Bogen angeschlossene brennbare (bis max. 32-34 mm) oder nicht brennbare Anschluss­leitungen (bis max. 35 mm)
  • Abschottung der Hauptleitung mit BSM-R90, Abschottung und Richtungsänderung der Anschlussleitung mit BSM-R90 Bogen
  • Der Restöffnungsverschluss in der Decke erfolgt mit Mörtel oder wahlweise mit Missel Brandschutz-Kitt II
  • 10 mm Abstand zu Missel MSA 4-R90 und BSM-GuKu, BSM-KR, PYRO-FOX UNIFOX, Lüftungsklappe Geba AVR/Wildeboer TS 18

Katalogseite

Technische Daten

Ausführung BSM-R90 Bogen reißfester Materialverbund
offen, nahtverstärkt
Spezialvlies 1.100 °C beständig
integrierter Schnellverschluss
Körperschallentkoppelnd
aBG beantragt
Feuerwiderstandsklassen  R90 und R120 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für BSM®-R90

Kennzeichnungsschild

für weitere Kennzeichnung
