PYRO-FOX UNIFOX® plus

  • R90-Anforderungen

  • für schallgedämmte Rohre

  • mit Körperschallentkopplung

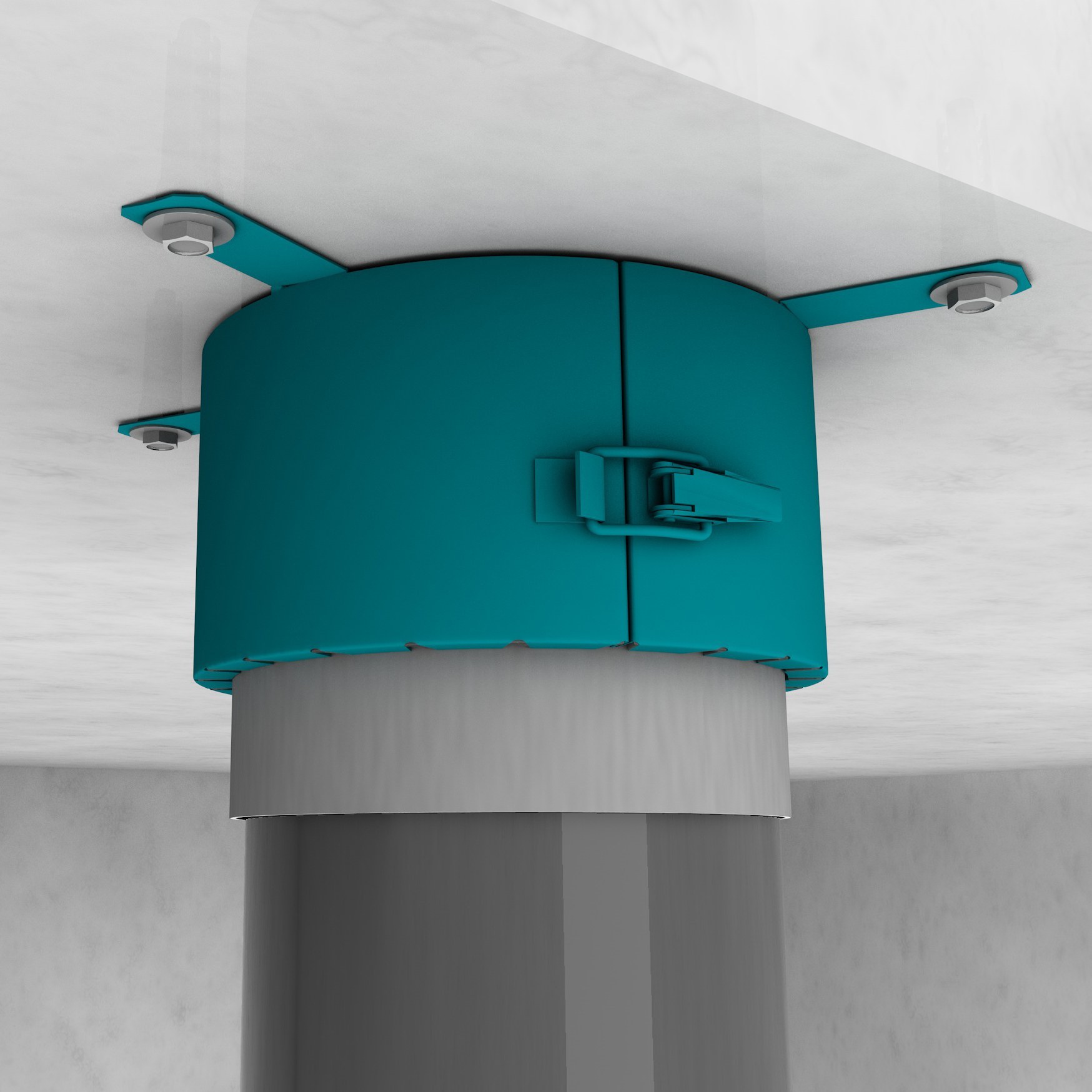

UNIFOX plus Brandschutzmanschette an die Massivdecke angeschraubt

Katalogseite

Einsatz

  • geeignet für brenn­bare Abwasser­rohre aus PE, PP (HT), PVC, ABS, PB sowie aus mineral­ver­stärktem Kunst­­stoff (z. B. PE, PP (HT), PVC, ABS, PB, mineralverstärkter Kunststoff (CONEL DRAIN, Friatec Friaphon, Geberit: Silent-db20, Silent-Pro und Silent-PP, GF Silenta Premium, ­Ostendorf: Skolan Safe und HT Safe, Pipelife Master 3, POLO-KAL: NG, XS und 3S, ­REHAU: RAUPIANO PLUS, ­RAUPIANO LIGHT, R+F Optiline Silenta Premium, Sanha Master 3 plus, Wavin: AS, AS+ und SiTech+)) von DN 32 bis DN 200
  • auch für Staub­sauger­leitungen und Rohr­post­anlagen
  • an innen­liegenden Regen­wasser­leitungen mit Kautschuk­isolierung zur Schwitz­wasser­dämmung

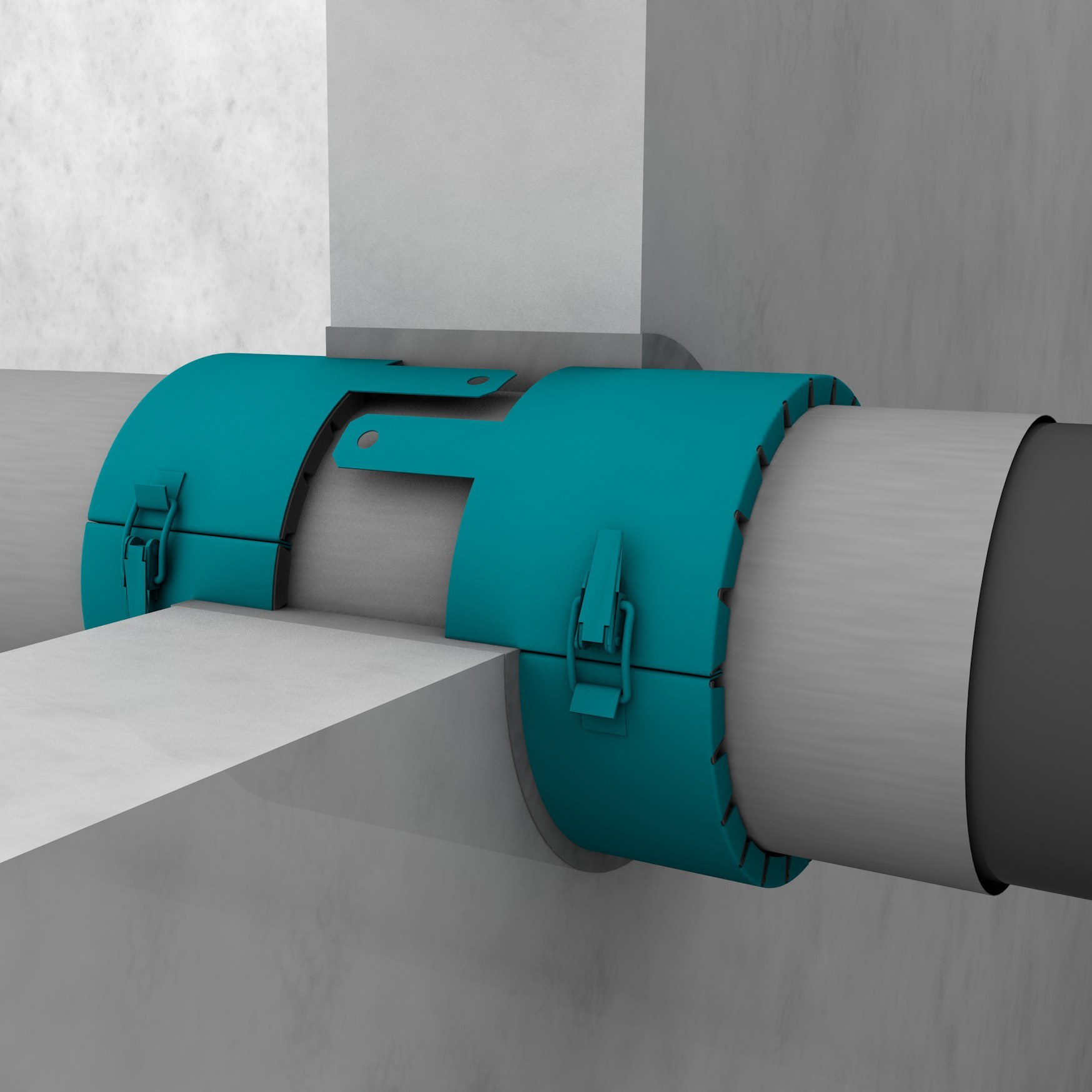

Zwei UNIFOX plus Brandschutzmanschetten in die Wand eingeschoben

Einbau

  • zulässig in Massiv-/Leicht­bau­wänden und Massiv­decken
  • zusätzlich im Liefer­umfang enthalten:  4 mm Schaum­stoff­streifen gegen Körper­schall­über­tragungen
  • Abstand zwischen den Brand­schutz­manschetten kann 0 mm betragen
  • zum Einmörteln, d. h. die Manschette wird in die Öffnung geschoben und anschließend ein­ge­mörtelt oder ein­betoniert
  • zum Anschrauben, d. h. zur Be­festigung werden die seitlichen Anker­laschen abgewinkelt. Mittels Stahl­spreiz­dübel wird die Manschette dann an das Bau­teil geschraubt
  • schnelle und problem­lose Montage durch den Spann­verschluss
  • für die Montage über Muffen geeignet

Technische Daten

Ausführung Manschette Einteiliger Stahl­blech­mantel mit innen­liegendem auf­schäumenden Bau­stoff und Schaum­stoff­streifen zur Körper­schall­entkopplung
Ausführung Blähmaterial Expandiert bei Hitze­einwirkung ab ca. 180°C
Verpackung Einzel­verpackung und Objekt­verpackung
Zulassung DIBt Nr. Z-19.17-1191
Feuerwiderstandsklassen  R90 nach DIN 4102-11

Zubehör für PYRO-FOX UNIFOX® plus

PYRO-FOX Schraubensatz

Schraubensatz

zum Anschrauben

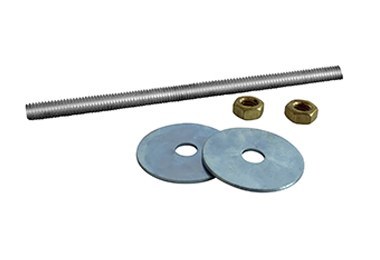

PYRO-FOX Gewindestangensatz

Gewindestangensatz

zum Durchschrauben

PYRO-FOX Kennzeichnungsschild

Kennzeichnungsschild

für weitere Kennzeichnung
