FST®-Kombibox® R6 / R6+

  • S90 nach DIN 4102-9

  • Schallschutz bis 34 dB

  • Sechsseitig: schmale Kernbohrung

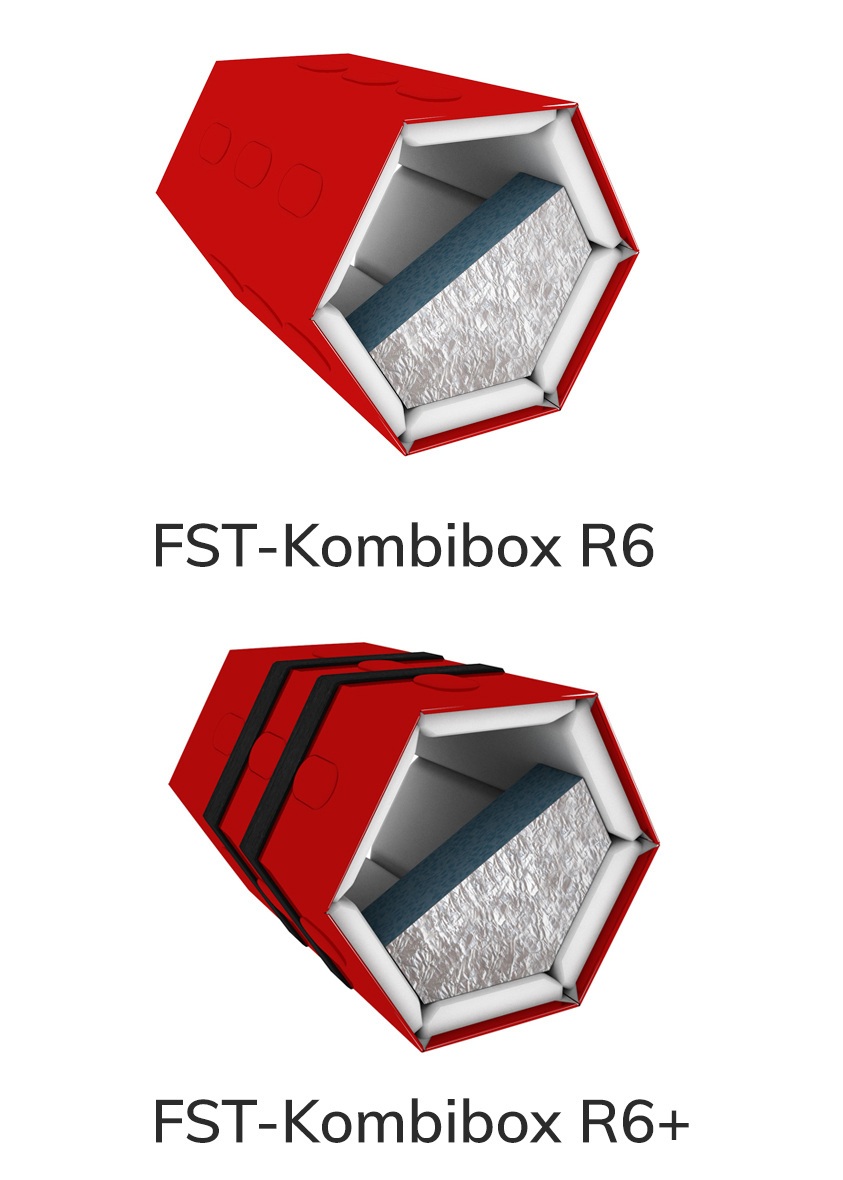

Sechsseitige FST-Kombibox R6 und R6+ untereinander

Katalogseite

Einsatz

  • Montagefertige, feuerbeständige Kabel- und Rohrabschottung S90 nach DIN 4102-9
  • Gemeinsame Durchführung von Elektro- und Rohrleitungen mit AbZ Nr. Z-19.15-1042 und aBG Nr. Z-19.53-2303 zugelassen
  • Symmetrischer Einbau in F90 Massiv-, Gips­karton­ständer­wände (≥ 100 mm) und Massi­vdecke (≥ 150 mm)
  • Symmetrischer und asymmetrischer Einbau in Massiv­decken ≥ 200 mm
  • Einbau FST-Kombibox R6: mit Gips, Mörtel, Beton
  • Einbau FST-Kombibox R6+: PU-Pistolen­schaum B1 Soudafoam Gun B1 (abP P-SAC 02/III-373) und weitere zugelassene Pistolen­schäume (siehe technische Daten)
  • Elektroleitungen sind im Nullabstand zulässig
  • Max. Boxengröße FST-Kombiboxen R6 / R6+: 250 x 217 x 270 mm (B x H x L)
  • Lieferumfang: FST-Kombibox R6 / R6+, Einbauanleitung, Kennzeichnungsschild, 2 Schaum­platten entsprechend der Boxen­größe zum Rauch­dicht­verschluss

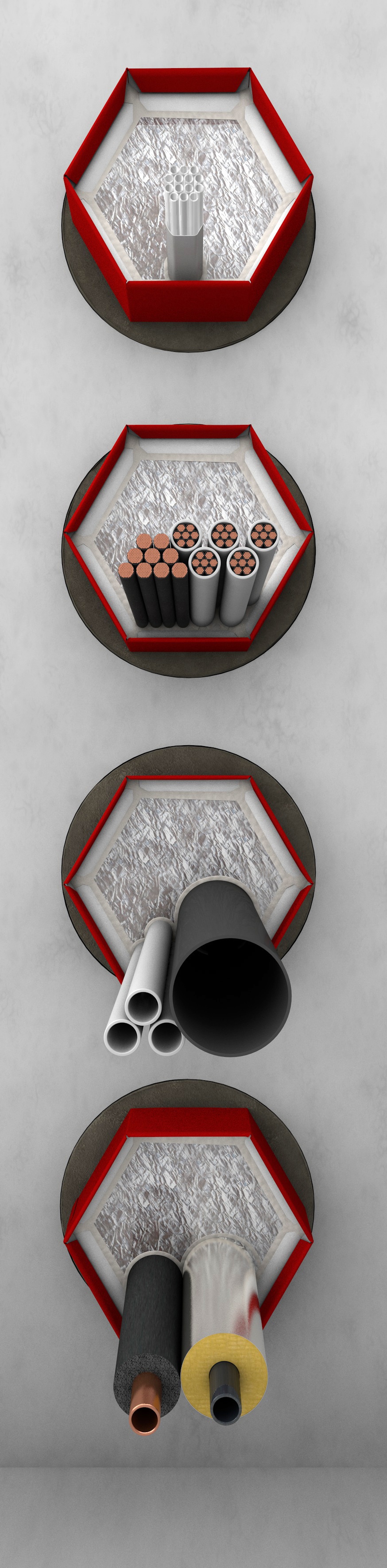

Zulässige Durchführungen für FST-Kombibox R6/R6+

Zulässige Durchführungen*

  • Elektrokabel und -leitungen aller Art (ohne Hohlleiterkabel) bis da ≤ 80 mm ohne Begrenzung des Gesamtleiterquerschnitts
  • Kabelbündel, da ≤ 100 mm, parallel verlaufend, dicht gepackt und miteinander fest verschnürt, vernäht, verschweißt, Kabeleinzeldurchmesser da ≤ 20 mm
  • Hohlleiterkabel/Radiaflexkabel der Hersteller RFS, Andrew und Leoni bis 1 5/8“, da = 60 mm
  • Elektroinstallationsrohre aus Kunststoff gemäß DIN EN 61386-21 bzw. 61686-22, starr und flexibel bis da ≤ 63 mm (DN 50) mit und ohne Kabelbelegung
  • PE-Rohre (Versorgungsrohre) bis da ≤ 75 mm (DN 70) siehe aBG
  • PVC-U-Rohre bis da ≤ 75 mm (DN 70) (Versorgungsrohre)
  • Glasfaserbündelrohre REHAU RAUSPEED auf Anfrage, Speedpipe Gabo Systemtechnik bis da ≤ 50 mm siehe aBG
  • Hochdruckschläuche aus synthetischem Gummi gemäß EN 853 vom Typ 2 SN Hansa Flex AG bis da ≤ 46 mm (DN 31)
  • Stahlrohre, d≤ 60,3 mm (DN 50), mit beidseitigen Streckenisolierungen aus Mineralfaserrohrschalen (Schmelzpunkt über 1.000 °C) L = 500 mm, da = 20 mm
  • Elektroinstallationsrohre aus Stahl gemäß DIN EN 61386-21 bzw. 61686-22 bis da ≤ 63 mm mit und ohne Kabel­belegung
  • Kupferrohre, da ≤ 35 mm mit durchgehenden synth. Kautschukisolierungen, da = 13 mm
  • Steuerleitungen aus Kunststoff, da ≤ 15 mm
  • Steuerleitungen aus Stahl, bis da ≤ 15 mm
  • Gussrohre, bis da ≤ 60,3 mm (DN 50), mit beidseitigen Strecken­isolierungen aus Mineral­faser­rohr­schalen (Schmelz­punkt über 1.000 °C) L = 500 mm, d = 20 mm


Weitere geprüfte Installationen auf Anfrage**

  • Stahlrohre bis da  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • Kupferrohre bis da  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • PE-X Versorgungs- und Industrierohre bis da  ≤ 110 mm (DN 100) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • Mehrschichtverbundrohre bis da  ≤ 32 mm (DN 25) ohne bzw. bis  da  ≤ 63 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet


*Bitte entnehmen Sie alle Details zugelassener Durchführungen, Kombiboxengrößen und Kombiboxentypen der abZ 19.15-1042 und aBG Nr. Z-19.53-2303

**Bitte die Einbaudetails mit der anwendungstechnischen Beratung +49 711 5308 111 (keine Sonderrufnummer, normale Tarife) abstimmen, sowie die nicht wesentliche Abweichung zur AbG mit dem Brandschutzverantwortlichen vor dem Einbau genehmigen lassen.

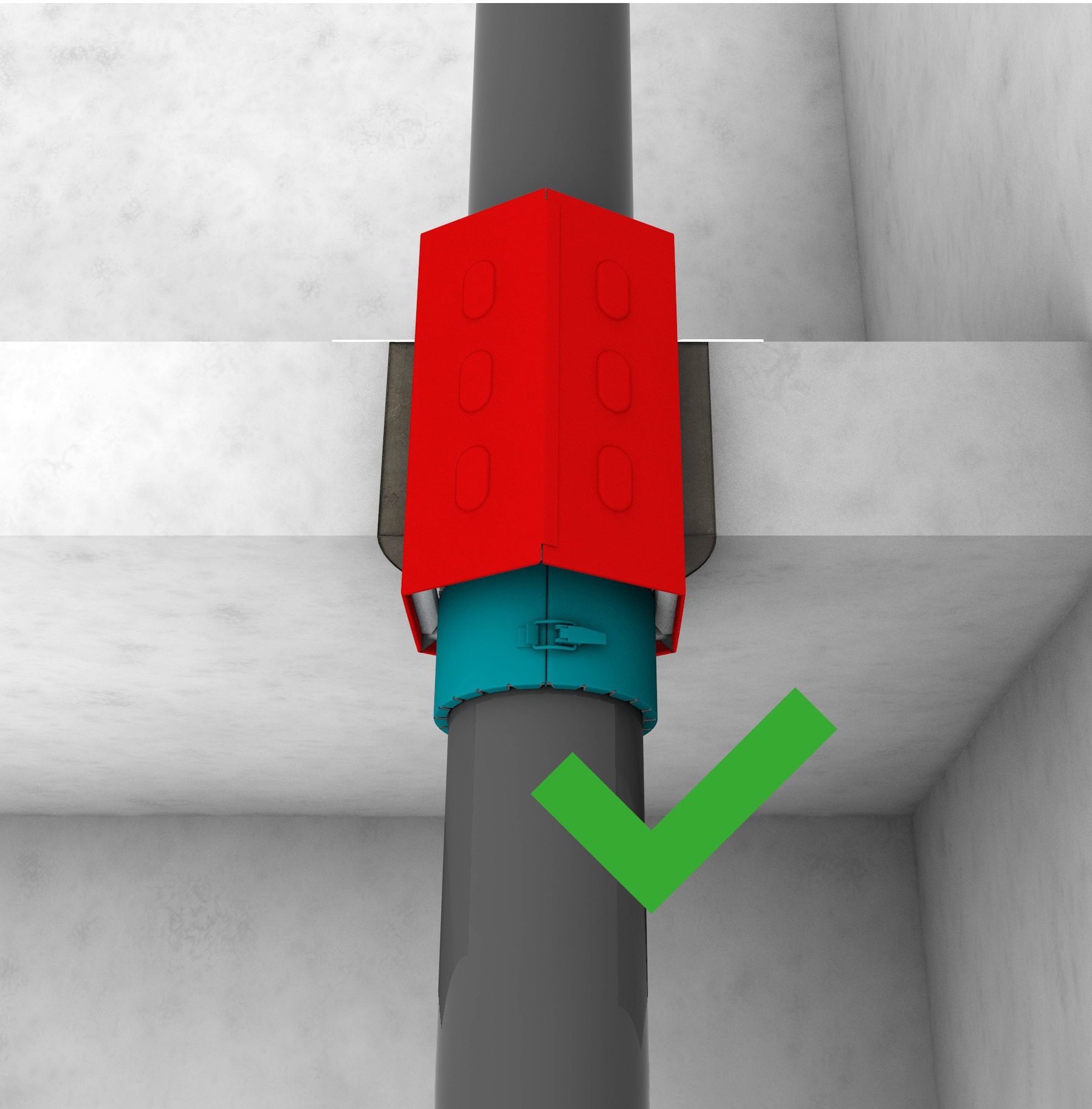

FST-Kombibox mit Brandschutzmanschette PYRO-FOX UNIFOX in der Decke

Einbaumöglichkeiten brennbare Abwasserrohre mit UNIFOX
In Decken: Für FST-Kombibox R6 mit einer untergeschraubten PYRO-FOX UNIFOX ≤ DN 100
In Wänden: Für FST-Kombibox R6 mit beidseitig vorgeschraubten PYRO-FOX UNIFOX ≤ DN 100



Positiv geprüfte Abwasserrohrleitungen
Folgende Systeme können nach Rücksprache mit unserer Anwendungs­echnik mit einer nicht wesentlichen Abweichung zur aBG bescheinigt werden:
Decke: Conel Drain, Georg Fischer Silenta Premium, Geberit Silent PP, POLO-KAL NG / XS, R+F Optiline Silenta Premium, Rehau Raupiano light/ plus, Wavin AS+
Wand: Rehau Raupiano plus, CONEL DRAIN, Ostendorf Skolan Safe, REHAU RAUPIANO PLUS

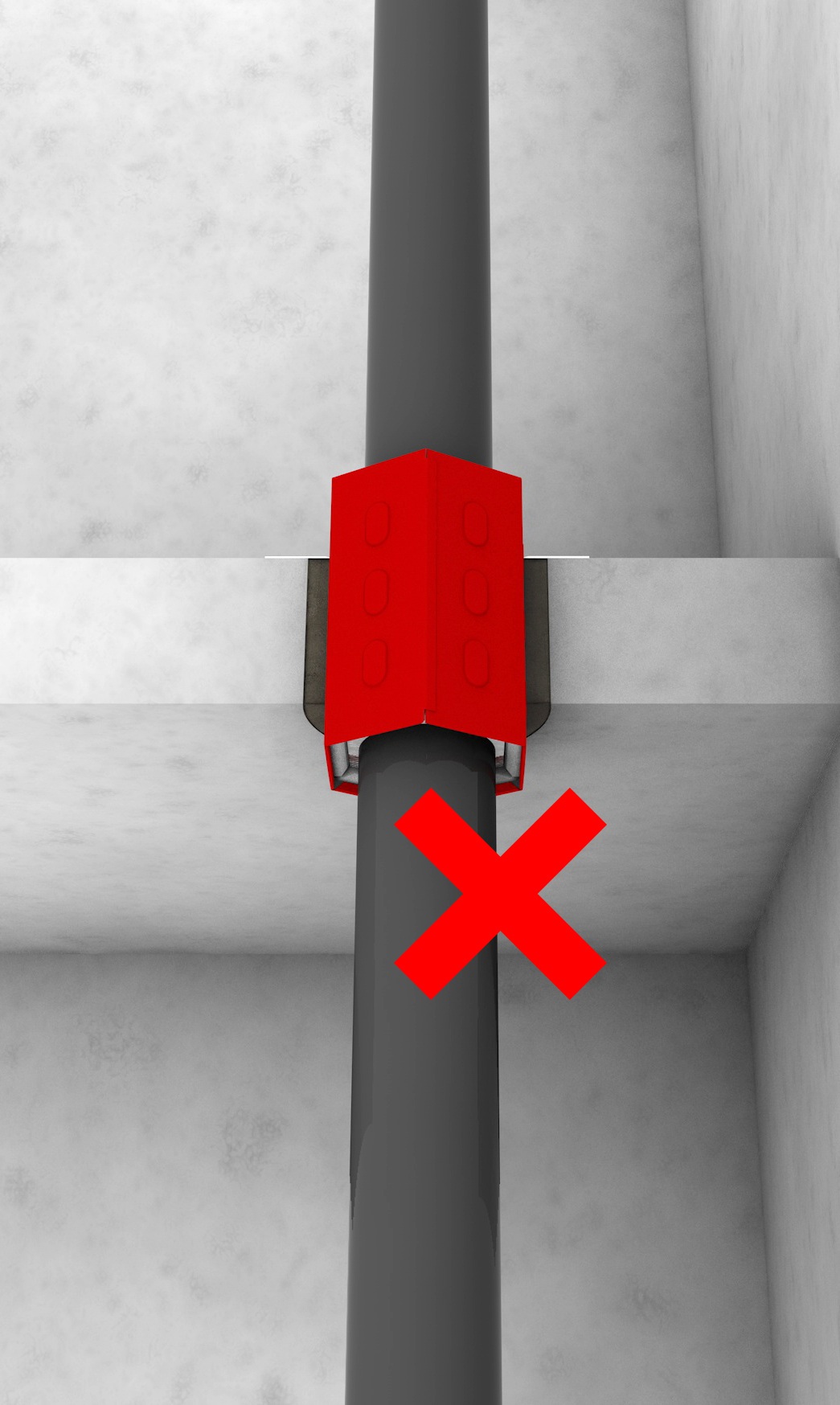

Unzulässig eingebaute FST-Kombibox R6 in der Decke ohne zusätzliche Brandschutzmanschette

Sicherheitshinweis

Der Brandschutzverantwortliche sollte ebenfalls informiert werden und seine Genehmigung erteilen. Weitere Rohre können gerne bei unserer Anwendungstechnik angefragt werden.


Allgemeiner Einbauhinweis:
Alle weiteren Einbauvorgaben des Verwendbarkeitsnachweises (aBG Z-19.53-2303 neu gültig ab 1. März 2021) und Montageanleitung der FST-Kombibox müssen beachtet und umgesetzt werden. Diese finden Sie im Downloadbereich.

Wichtiger Sicherheitshinweis:
Wurden brennbare Abwasserrohrleitungen als offenes Rohrsystem (mit z.B. Dach­entlüftung) ohne zusätzliche PYRO-FOX UNIFOX eingebaut, so kann eine brandschutz­technische Wirksamkeit nicht gewährleistet werden, womit eine Gefahr für Personen besteht. In diesem Fall bitten wir Sie, den Einbau und die notwendigen nachträglichen Ertüchtigungsmaßnahmenmit unserer Anwendungstechnik abzustimmen und vorzunehmen. Selbstverständlich unterstützen wir Sie gerne auch bei anderen anwendungstechnischen Fragen.


So erreichen Sie uns:
Montag – Donnerstag 07:45-17:00 Uhr | Freitag 07:45-13:00 Uhr
Telefon 0711 5308-111 oder WhatsApp 0172 3667768
E-Mail support.insulation@kolektor.com

In die Wand eingebaute FST-Kombibox R6 mit durchgeführten Elektrokabeln

Vorteile

  • 100 % Belegung des lichten Box-Innenraums zulässig
  • Planbarer, wirtschaftlicher und sicherer Einbau
  • Einfache Durchführung mit Hilfe einer Kernbohrung
  • Staubfreie und günstige Kabel­nach­installationen
  • Im Brandfall: Freisetzung von Wasserdampf, Kombibox entfaltet keine Toxität
Formular der Unterweisungsbestätigung

Wichtige Zusatzanforderung

Die FST Kabelschott Kombi-Montage ist schulungs­pflichtig. Zulassungs­gemäßer Einbau nur von geschultem Fach­personal. Eine Unterweisungs­bestätigung stellt Kolektor Insulation unter dieser Voraus­setzung aus:



Technische Daten

Ausführung Kombibox
  • Stahlblechgehäuse, korrosionsgeschützt, rot lackiert
  • ausgekleidet mit luftdicht gekapselten Brandschutzpackungen
  • im Brandfall intumeszierend
  • sicherer, dichter Öffnungsverschluß
Auslösetemperatur 100 °C
Blähdruck  8 bar
Einbauwerkstoffe R6
  • Mörtel
  • Gips
  • Beton
  • Umlaufender Spalt  ≥ 10 mm
Einbauwerkstoffe R6+
  • Pistolenschaum SOUDAFOAM GUN B1
  • Umlaufender Spalt  ≤ 30 mm
Rauchdichtverschluss
  • mit Pistolenschaum SOUDAFOAM GUN B1
  • mit dauerelastischem Dichtstoff (z. B. Silikon)
  • mit mitgelieferten Schaumplatten. Beidseitig: je 4 cm Schaumplatte oder einseitig: 8 cm
Weitere zugelassene Pistolenschäume
  • Förch Pistolenschaum 1K-PU B1 (P-NDS04-809)
  • Würth 1K-MONTAGESCHAUM
    PURLOGIC® EASY (P-NDS04-1011)
  • Würth FUGENSCHAUM B1 (P-SAC02/III-663)
AbZ Z-19.15-1042
aBG Z-19.53-2303
Feuerwiderstandsklasse S90 DIN nach 4102-9
Luftschalldämmung mit beidseitig eingesetzten Schaumplatten
  • Ohne Kabelbelegung
  • Kabelbelegung bis zu 50 %
  • Bewertetes Schalldämm-Maß Rw bis zu 31 dB
Luftschalldämmung mit beidseitig eingesetzten Schallschutzkissen
  • Ohne Kabelbelegung
  • Kabelbelegung bis zu 50 %
  • Bewertetes Schalldämm-Maß Rw bis zu 63 dB. Brandschutztechnisch und akustisch geprüft bis Boxgröße 335 x 110 mm
Maßtabelle Tabelle

Zubehör für FST®-Kombibox® R6 / R6+

FST Kennzeichnungsschild

Schottkennzeichnungsschild

zur weiteren Kennzeichnung

Soudafoam Pistolenschaum B1

Soudafoam Gun B1

Einbau FST-Kombibox R6+ und Rauchdichtverschluss R6 / R6+

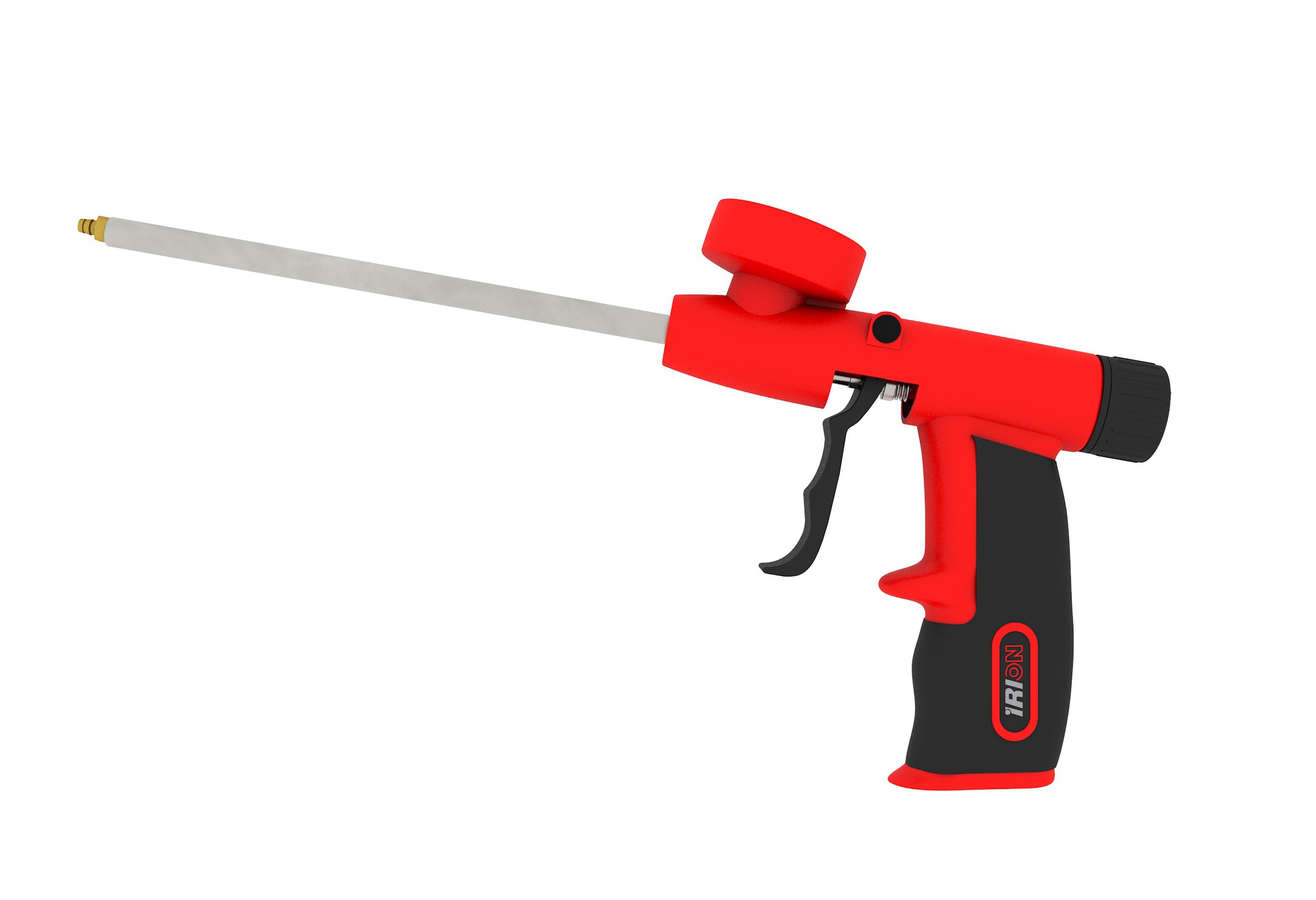

Pistolenschaumdosierpistole

Pistolen­schaum­dosier­pistole

Zur sicheren und schnellen Auftragung der PU-Pistolen­schäume

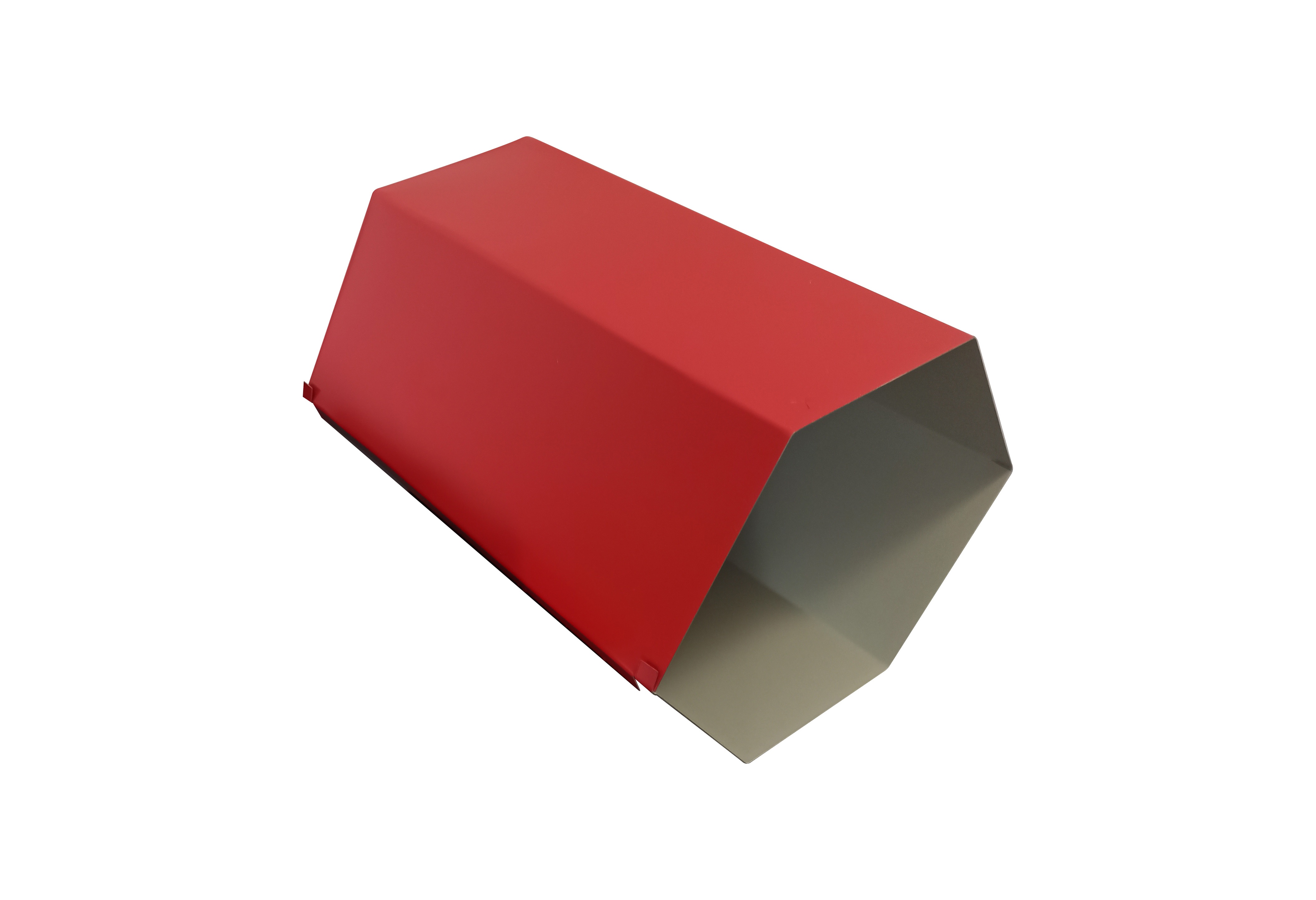

Verlängerung für FST-Kombibox R6

Verlängerung

Zur Erweiterung der FST-Kombibox R6

Haltesatz Deckeneinbau

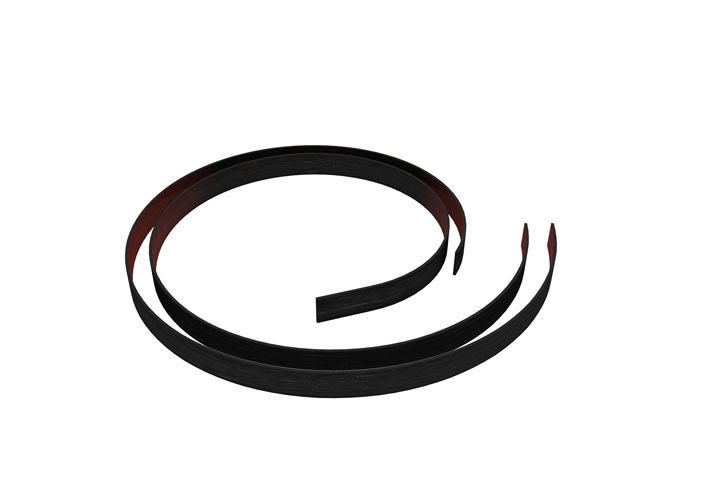

Blähgraphitstreifen

Für bestimmte Einbausituationen gem. AbZ

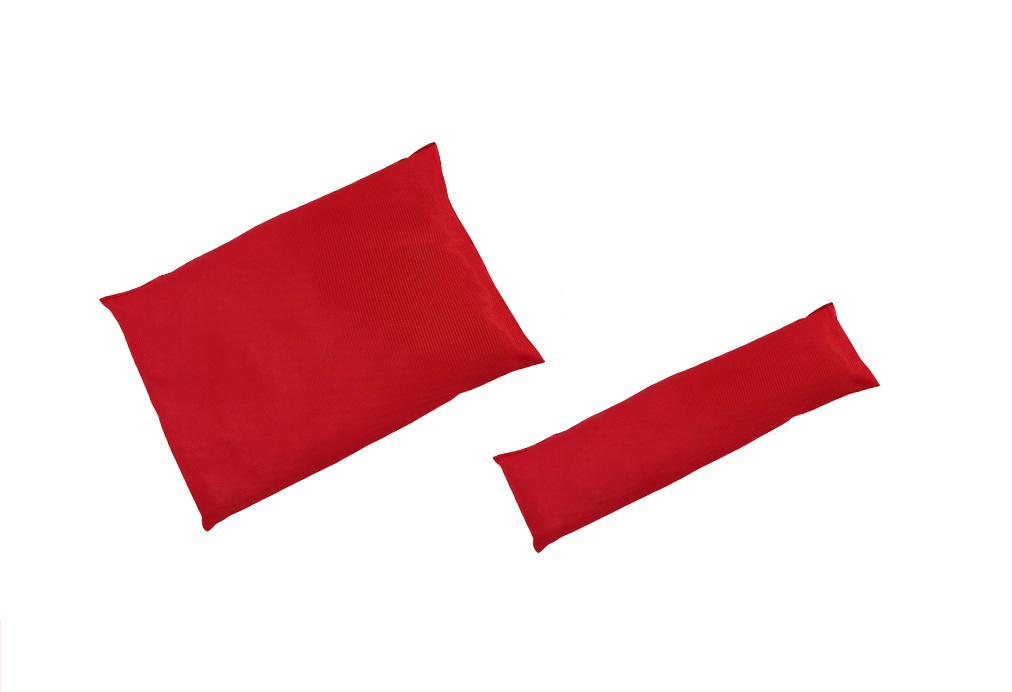

Schallschutzkissen

Schallschutzkissen

Zusätzliche Schall­schutz­ertüchtigung in Klein- und Groß­format
