Anwendung des Kombischotts FST-Kombibox S/S+

• Bauaufsichtlich zugelassene Verlegung von Kabeln + Rohren (Ver- und Entsorgung) platzsparend durch gemeinsame Bauteilöffnung
• Verschluss der Öffnung mit feuerbeständiger FST-Kombibox durch den Isolierer, Elektriker, SHK-Verarbeiter (vorgefertigtes Schottelement)
• großer Zulassungsumfang: SHK-Rohrleitungen, Kabel, Kabelrinnen
• Max. Boxengröße FST-Kombibox S: 640 x 180 x 270 mm, FST-Kombibox S+: 547 mm x 130 x 270 mm (B x H x L)

Einbau des Kombischotts FST-Kombiboxen S/S+

• Symmetrischer Einbau in F90 Massiv-, Gipskartonständerwände (≥ 100 mm) und Massivdecke (≥ 150 mm)
• FST-Kombibox S (Box ohne Blähstreifen) mit Mörtel, Beton oder Gips
• FST-Kombibox S+ (Box mit Blähstreifen) mit zugelassenem PU-Pistolenschaum oder Einbau mit Mörtel, Beton oder Gips
• Gruppen­einbau in Wand und Decke: Bei Fugen­verschluss mit nicht brennbarem, form­beständigem Material (z. B. Beton, Zement­mörtel, Gips), Abstand ≥ 15 mm
• Gruppen­einbau in Wand (nur S+): Bei Fugen­verschluss mit SOUDAFOAM GUN B 1: Abstand ≥ 20 mm (mit Stahl­klammern verbunden)
• Deckenhalter-Set als Montagehilfe zur in der Höhe anpassbaren Fixierung der FST-Kombibox beim Deckeneinbau
• Lieferumfang: Einbauanleitung, Kennzeichnungsschild, 2 Schaum­platten entsprechend der Boxen­größe zum Rauch­dicht­verschluss

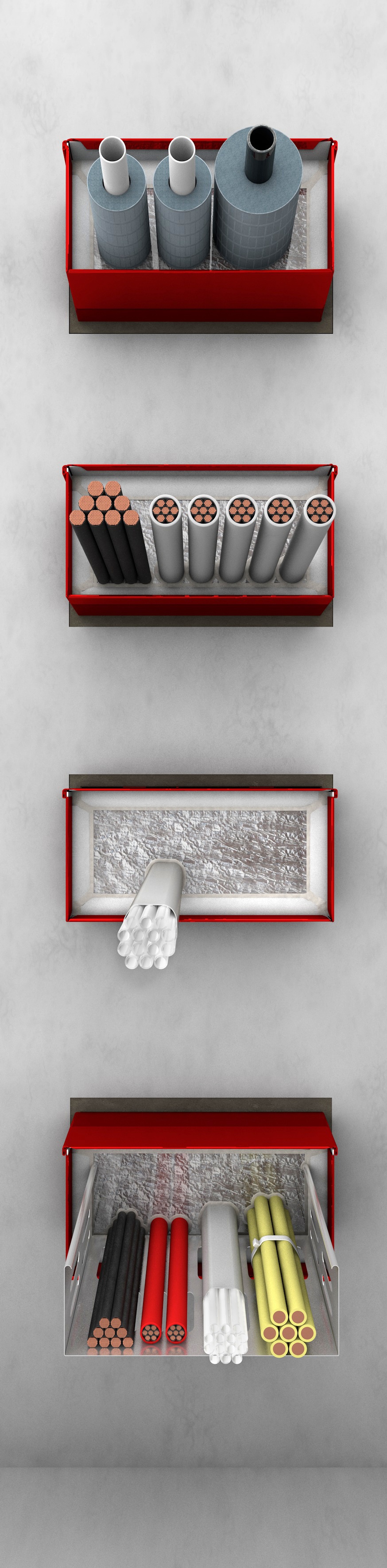

Zulässige Durchführungen des Kombischotts FST-Kombibox S/S+*

Elektro

• Elektrokabel und -leitungen aller Art (ohne Hohlleiterkabel) bis d_a ≤ 80 mm ohne Begrenzung des Gesamtleiterquerschnitts
• Kabelbündel, bis d_a ≤ 100 mm, parallel verlaufend, dicht gepackt und miteinander fest verschnürt, vernäht, verschweißt, max. Kabel­einzel­durch­messer 20 mm
• Hohlleiterkabel/Radiaflexkabel der Hersteller RFS, Andrew und Leoni bis 1 5/8“, d_a = 60 mm

^{Kabeltragekonstruktionen}

• Kabelrinnen, bis ≤ 500 x 60 mm (B x H)

^{Rohrleitungen und Steuerleitungen}

• Elektroinstallationsrohre aus Kunststoff gemäß DIN EN 61386-21 bzw. 61686-22, starr und flexibel bis d_a ≤ 63 mm (DN 50)
• PE-Rohre (nur Versorgungsrohre) bis d_a ≤ 75 mm (DN 70) siehe aBG bzw. Kunststoff-Elektroinstallationsrohre bis d_a ≤ 63 mm
• PVC-U-Rohre bis d_a ≤ 75 mm (DN 70) (Versorgungsrohre)
• Glasfaserbündelrohre REHAU RAUSPEED auf Anfrage, Speedpipe Gabo Systemtechnik bis d_a ≤ 50 mm siehe aBG
• Hochdruckschläuche aus synthetischem Gummi gemäß EN 853 vom Typ 2 SN Hansa Flex AG bis d_a ≤ 46 mm (DN 31)
• Stahlrohre, bis d_a ≤ 60,3 mm (DN 50), mit beidseitigen Strecken­isolierungen aus Mineral­faser­rohr­schalen (Schmelz­punkt über 1.000 °C) L = 500 mm, d = 20 mm
• Elektroinstallationsrohre aus Stahl gemäß DIN EN 61386-21 bzw. 61686-22 bis d_a ≤ 63 mm mit und ohne Belegung
• Kupferrohre, bis d_a ≤ 35 mm mit durchgehenden synth. Kautschuk­isolierungen, d = 13 mm
• Steuerleitungen aus Kunststoff, d_a ≤ 16 mm
• Steuerleitungen aus Stahl, d_a ≤ 16 mm
• Gussrohre, bis d_a ≤ 60,3 mm (DN 50), mit beidseitigen Strecken­isolierungen aus Mineral­faser­rohr­schalen (Schmelz­punkt über 1.000 °C) L = 500 mm, d = 20 mm

Weitere geprüfte Installationen auf Anfrage**

• Stahlrohre bis d_a  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
• Kupferrohre bis d_a  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
• PE-X Versorgungs- und Industrierohre bis d_a  ≤ 110 mm (DN 100) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
• Mehrschichtverbundrohre bis d_a  ≤ 32 mm (DN 25) ohne bzw. bis  d_a  ≤ 63 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet

* Bitte entnehmen Sie alle Details zugelassener Durchführungen, Kombiboxen­größen und Kombiboxentypen der AbZ 19.15-1042 und aBG Nr. Z-19.53-2303

**Bitte die Einbaudetails mit der anwendungstechnischen Beratung +49 711 5308 111 (keine Sonderrufnummer, normale Tarife) abstimmen, sowie die nicht wesentliche Abweichung zur aBG mit dem Brandschutzverantwortlichen vor dem Einbau genehmigen lassen.

Einbaumöglichkeiten brennbare Abwasserrohre mit UNIFOX in Kombibox S/S+
In Decken: Für FST-Kombibox S mit einer untergeschraubten PYRO-FOX UNIFOX ≤ DN 100
In Wänden: Für FST-Kombibox S mit beidseitig vorgeschraubten PYRO-FOX UNIFOX ≤ DN 100

Positiv geprüfte Abwasserrohrleitungen mit UNIFOX in Kombibox S/S+
Folgende Systeme können nach Rücksprache mit unserer Anwendungs­echnik mit einer nicht wesentlichen Abweichung zur aBG bescheinigt werden:
Decke: Conel Drain, Georg Fischer Silenta Premium, Geberit Silent PP, POLO-KAL NG / XS, R+F Optiline Silenta Premium, Rehau Raupiano light/ plus, Wavin AS+
Wand: Rehau Raupiano plus, CONEL DRAIN, Ostendorf Skolan Safe, REHAU RAUPIANO PLUS

Sicherheitshinweis für Kabel-bzw. Kombischott Kombibox S/S+

Der Brandschutzverantwortliche sollte ebenfalls informiert werden und seine Genehmigung erteilen. Weitere Rohre können gerne bei unserer Anwendungstechnik angefragt werden.

Allgemeiner Einbauhinweis:
Alle weiteren Einbauvorgaben des Verwendbarkeitsnachweises (aBG Z-19.53-2303 neu gültig ab 1. März 2021) und Montageanleitung der FST-Kombibox müssen beachtet und umgesetzt werden. Diese finden Sie im Downloadbereich.

Wichtiger Sicherheitshinweis:
Wurden brennbare Abwasserrohrleitungen als offenes Rohrsystem (mit z.B. Dach­entlüftung) ohne zusätzliche PYRO-FOX UNIFOX eingebaut, so kann eine brandschutz­technische Wirksamkeit nicht gewährleistet werden, womit eine Gefahr für Personen besteht. In diesem Fall bitten wir Sie, den Einbau und die notwendigen nachträglichen Ertüchtigungsmaßnahmenmit unserer Anwendungstechnik abzustimmen und vorzunehmen. Selbstverständlich unterstützen wir Sie gerne auch bei anderen anwendungstechnischen Fragen.

So erreichen Sie uns:
Montag – Donnerstag 07:45-17:00 Uhr | Freitag 07:45-13:00 Uhr
Telefon 0711 5308-111 oder WhatsApp 0172 3667768
E-Mail support.insulation@kolektor.com

Wichtige Anforderung für den Einbau der Kabel-/Kombischotts Kombibox S/S+

Die FST Kabelschott Kombi-Montage ist schulungs­pflichtig. Zulassungs­gemäßer Einbau nur von geschultem Fach­personal. Eine Unterweisungs­bestätigung stellt Kolektor Insulation unter dieser Voraus­setzung aus:

• Vollständiges Ausfüllen und Einsenden der Bestätigung
• Bestätigte Durchsicht des FST Schulungsvideos
