FST®-Kombibox® SB

  • S90 nach DIN 4102-9

  • Schallschutz bis 34 dB

  • Einbau in Ortbetondecken

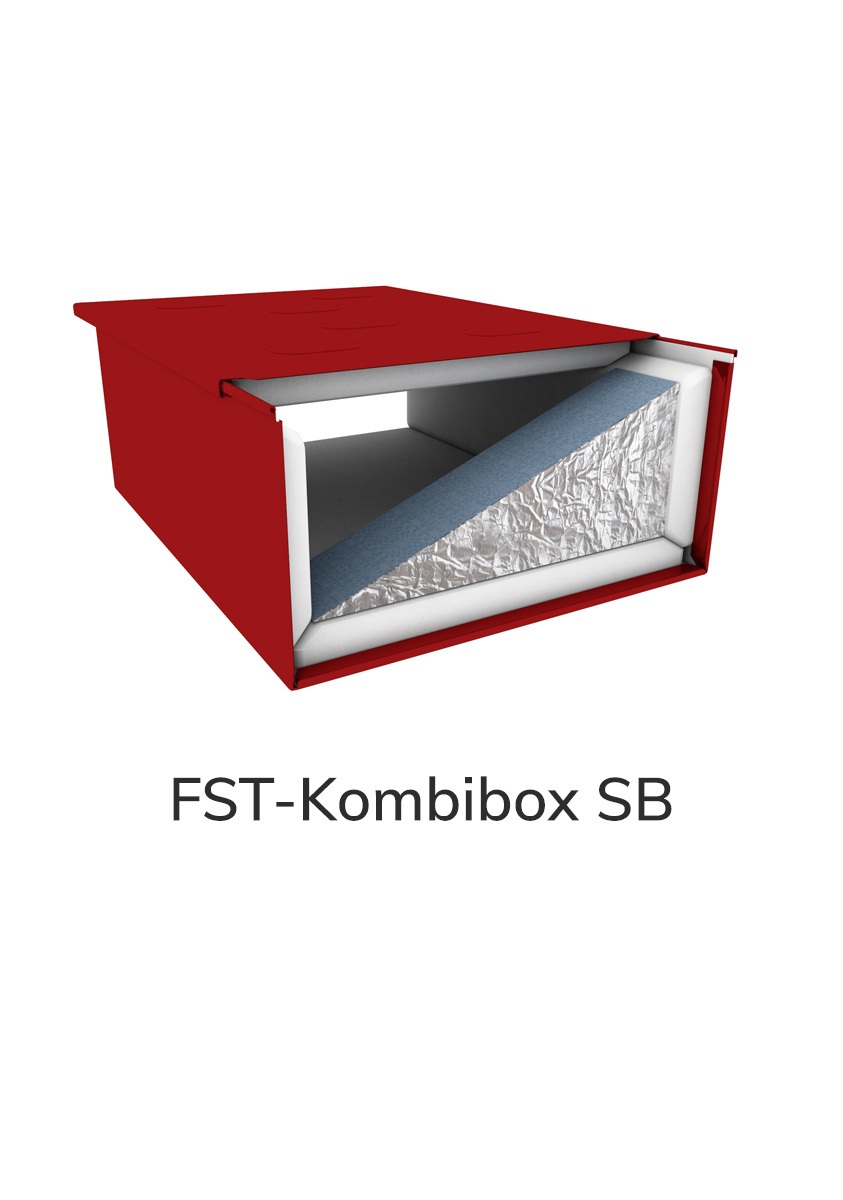

Vierseitige FST-Kombibox SB

Katalogseite

Einsatz

  • Montagefertige, feuerbeständige Kabel- und Rohrabschottung S90 nach DIN 4102-9
  • Gemeinsame Durchführung von Elektro- und Rohrleitungen mit AbZ Nr. Z-19.15-1042 und aBG Nr. Z-19.53-2303 zugelassen
  • Asymmetrischer Einbau in F90 Massivdecken aus Beton, Stahl- oder Porenbeton ≥ 200 mm
  • Einbauwerkstoff: Beton
  • Elektroleitungen sind im Nullabstand zulässig
  • Einbau bereits durch Rohbauer mit nachträglicher Belegung durch Elektro-, Sanitärinstallateur oder Heizungsbauer möglich
  • Gruppeneinbau in Decke (Fugenverschluss mit nicht brennbarem, formbeständigem Beton, Fugenabstand untereinander ≥ 15 mm):
    1. max. 630 x 600 mm B x H: bis 6 Stück übereinander und 3 Stück nebeneinander
    2. max. 1340 x 470 mm (B x H)
  • Lieferumfang: FST-Kombibox SB, Einbauanleitung, Kennzeichnungsschild, Zubehörset (bis zu 4 Winkel, Zellkautschukplatte, Styroporsteg, Blechdeckel), Einbauanleitung, 2 Schaum­platten entsprechend der Boxen­größe zum Rauch­dicht­verschluss

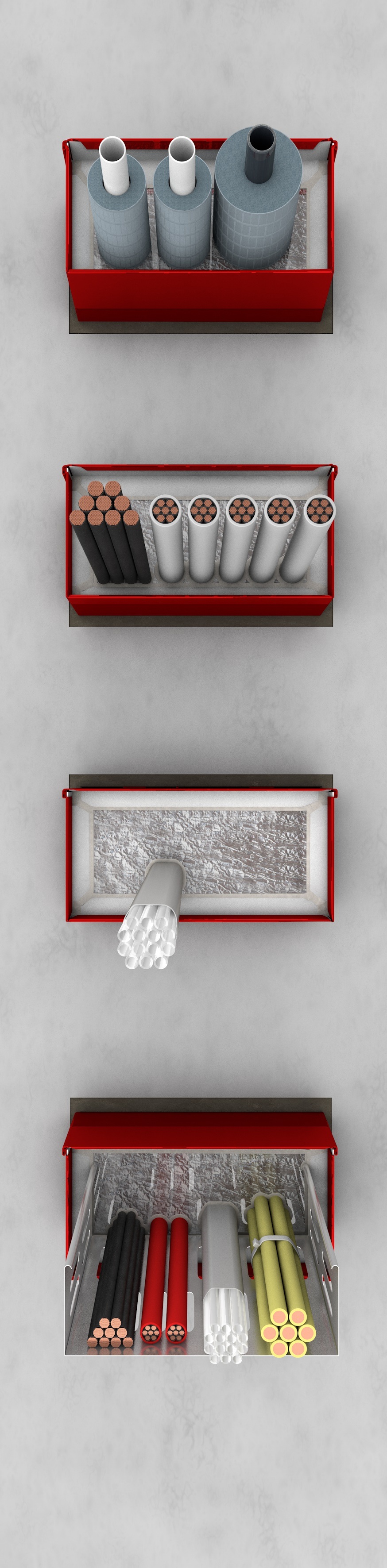

Zulässige Durchführungen für FST-Kombibox SB

Zulässige Durchführungen*

  • Elektrokabel und -leitungen aller Art (ohne Hohlleiterkabel) bis da ≤ 80 mm ohne Begrenzung des Gesamtleiterquerschnitts
  • Kabelbündel, bis da ≤ 100 mm, parallel verlaufend, dicht gepackt und miteinander fest verschnürt, vernäht, verschweißt, max. Kabel­einzel­durch­messer 20 mm
  • Hohlleiterkabel/Radiaflexkabel der Hersteller RFS, Andrew und Leoni bis 1 5/8“, da = 60 mm
  • Kabelrinnen, bis ≤ 500 x 60 mm (B x H)
  • Elektroinstallationsrohre aus Kunststoff gemäß DIN EN 61386-21 bzw. 61686-22, starr und flexibel bis da ≤ 63 mm (DN 50) mit und ohne Kabel­belegung
  • PE-Rohre (nur Versorgungsrohre) bis da ≤ 75 mm (DN 70) siehe aBG bzw. Kunststoff-Elektroinstallationsrohre bis da ≤ 63 mm
  • PVC-U-Rohre bis da ≤ 75 mm (DN 70) (nur Versorgungsrohre)
  • Glasfaserbündelrohre REHAU RAUSPEED auf Anfrage, Speedpipe Gabo Systemtechnik bis da ≤ 50 mm siehe aBG
  • Hochdruckschläuche aus synthetischem Gummi gemäß EN 853 vom Typ 2 SN Hansa Flex AG bis da ≤ 46 mm (DN 31)
  • Stahlrohren, bis da ≤ 60,3 mm (DN 50), mit beidseitigen Strecken­isolierungen aus Mineral­faser­rohr­schalen (Schmelz­punkt über 1.000 °C) L = 500 mm, d = 20 mm
  • Elektroinstallationsrohre aus Stahl gemäß DIN EN 61386-21 bzw. 61686-22 bis da ≤  63 mm gemäß DIN EN 61386-21 / 61386-22 mit und ohne Kabelbelegung
  • Kupferrohre, bis da ≤ 35 mm mit durchgehenden synth. Kautschuk­isolierungen, d = 13 mm
  • Steuerleitungen aus Kunststoff, da ≤ 16 mm
  • Steuerleitungen aus Stahl, da ≤ 16 mm
  • Gussrohre, bis da ≤ 60,3 mm (DN 50), mit beidseitigen Strecken­isolierungen aus Mineral­faser­rohr­schalen (Schmelz­punkt über 1.000 °C) L = 500 mm, d = 20 mm



Weitere geprüfte Installationen auf Anfrage**

  • Stahlrohre bis da  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • Kupferrohre bis da  ≤ 54 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • PE-X Versorgungs- und Industrierohre bis da  ≤ 110 mm (DN 100) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet
  • Mehrschichtverbundrohre bis da  ≤ 32 mm (DN 25) ohne bzw. bis  da  ≤ 63 mm (DN 50) mit durchgängiger Misselon-Robust Dämmung, Dämmlänge 1000 mm, mittig angeordnet



* Bitte entnehmen Sie alle Details zugelassener Durchführungen, Kombiboxen­größen und Kombiboxentypen der AbZ 19.15-1042 und aBG Nr. Z-19.53-2303



**Bitte die Einbaudetails mit der anwendungstechnischen Beratung +49 711 5308 111 (keine Sonderrufnummer, normale Tarife) abstimmen, sowie die nicht wesentliche Abweichung zur AbG mit dem Brandschutzverantwortlichen vor dem Einbau genehmigen lassen.

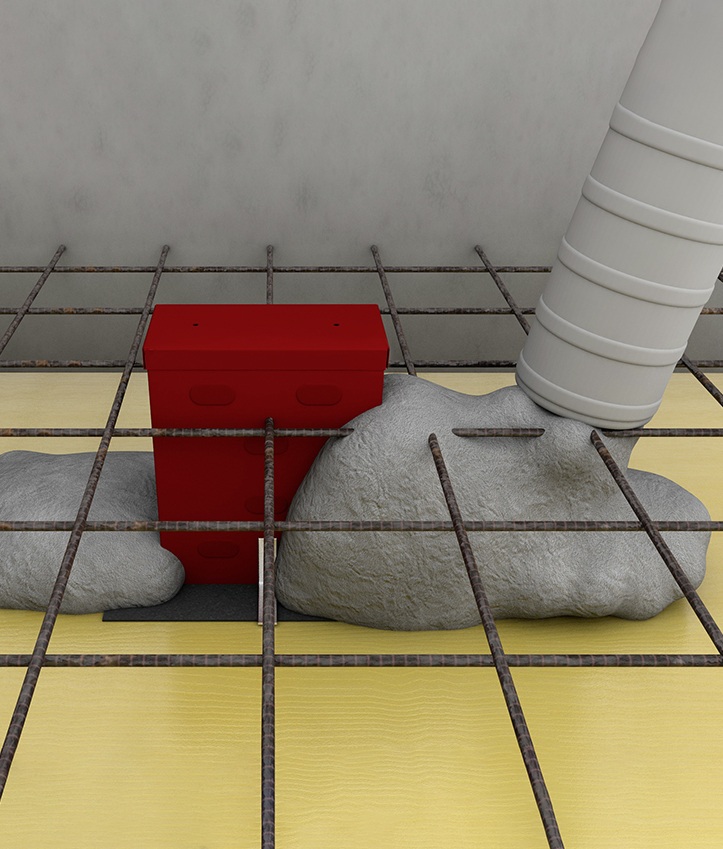

Befestigung der FST-Kombibox auf der Deckenschalung und Einguss in Ortbeton

Vorteile

  • Abschottung während des Rohbaus! Schalungselement und S90 Abschottung in einem
  • Befestigung direkt auf der Deckenschalung und Einguss in den Ortbeton
  • Nachträgliche Belegung durch Elektro-, Sanitärinstallateur oder Heizungsbauer
  • Effizienter Einbau direkt vor der Leitungsverlegung
  • 100 % Belegung des lichten Box-Innenraums zulässig
  • Planbarer, wirtschaftlicher und sicherer Einbau
  • Gruppeneinbau: weitere Kombibox(en) daneben oder darüber, Gruppierung und Trennung von den Installationsbereichen Sanitär und Heizung
  • Staubfreie und günstige Kabel­nach­installationen
  • Im Brandfall: Freisetzung von Wasserdampf, Kombibox entfaltet keine Toxität

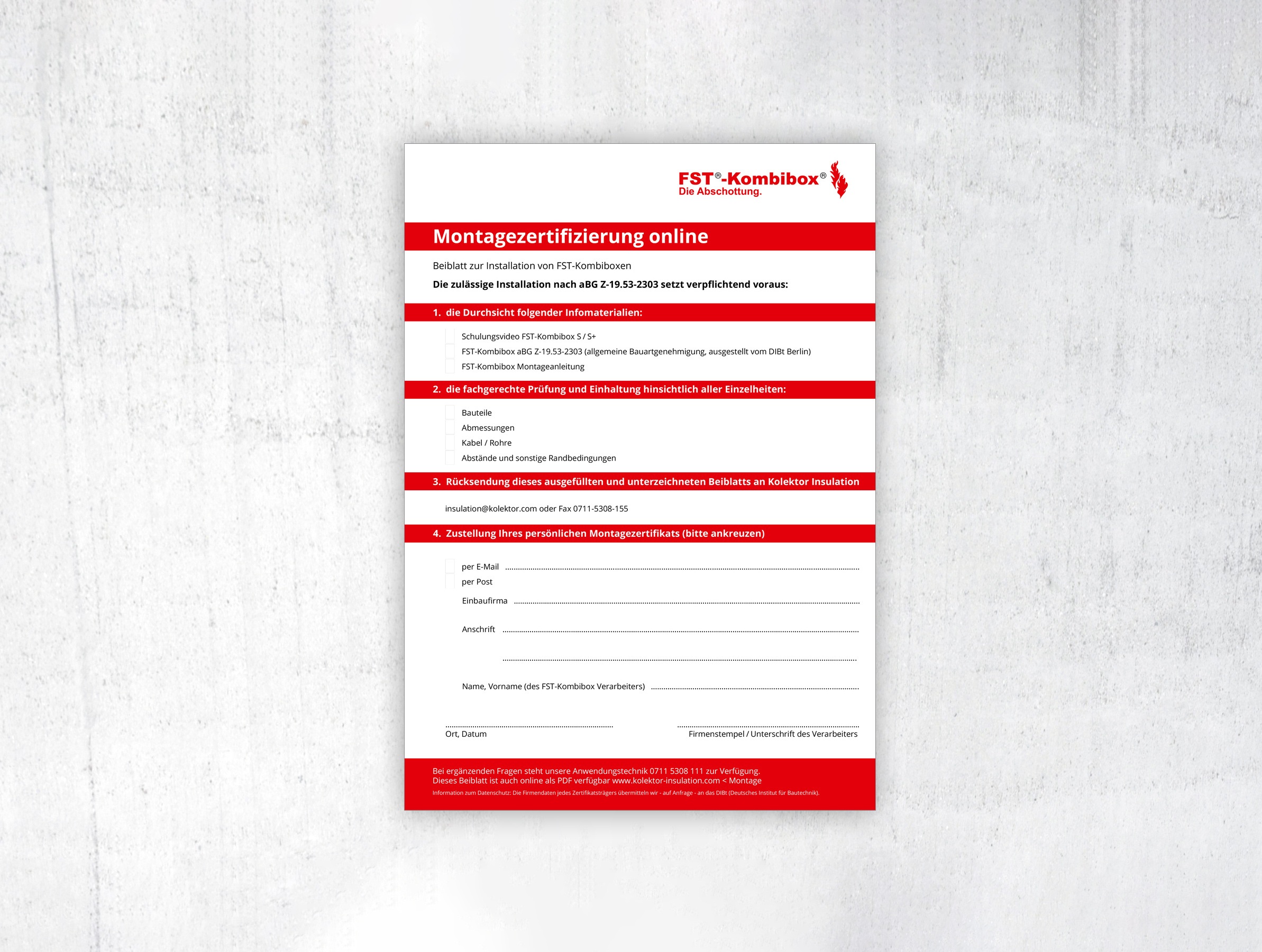

Wichtige Zusatzanforderung

Die FST Kabelschott Kombi-Montage ist schulungs­pflichtig. Eine Unterweisungs­bestätigung stellt Kolektor Insulation unter dieser Voraus­setzung aus:





Technische Daten

Ausführung Kombibox
  • Stahlblechgehäuse, korrosionsgeschützt, rot lackiert
  • ausgekleidet mit luftdicht gekapselten Brandschutzpackungen
  • im Brandfall intumeszierend
  • sicherer, dichter Öffnungsverschluß
Auslösetemperatur 100 °C
Blähdruck  8 bar
Einbauwerkstoffe
  • Beton
Rauchdichtverschluss
  • mit mitgelieferten Schaumplatten. Beidseitig: je 4 cm Schaumplatte oder einseitig: 8 cm
  • mit Pistolenschaum SOUDAFOAM GUN B1 (abP P-SAC 02/III-373)
  • mit dauerelastischem Dichtstoff (z. B. Silikon)
Weitere zugelassene Pistolenschäume
  • Förch Pistolenschaum 1K-PU B1 (P-NDS04-809)
  • Würth 1K-MONTAGESCHAUM
    PURLOGIC® EASY (P-NDS04-1011)
  • Würth FUGENSCHAUM B1 (P-SAC02/III-663)
Feuerwiderstandsklasse S90 DIN nach 4102-9
Luftschalldämmung mit beidseitig eingesetzten Schaumplatten
  • Ohne Kabelbelegung
  • Kabelbelegung bis zu 50 %
  • Bewertetes Schalldämm-Maß Rw bis zu 31 dB
Luftschalldämmung mit beidseitig eingesetzten Schallschutzkissen
  • Ohne Kabelbelegung
  • Kabelbelegung bis zu 50 %
  • Bewertetes Schalldämm-Maß Rw bis zu 63 dB. Brandschutztechnisch und akustisch geprüft bis Boxgröße 335 x 110 mm
Maßtabelle Tabelle

Zubehör für FST®-Kombibox® SB

FST Kennzeichnungsschild

Schottkennzeichnungsschild

zur weiteren Kennzeichnung

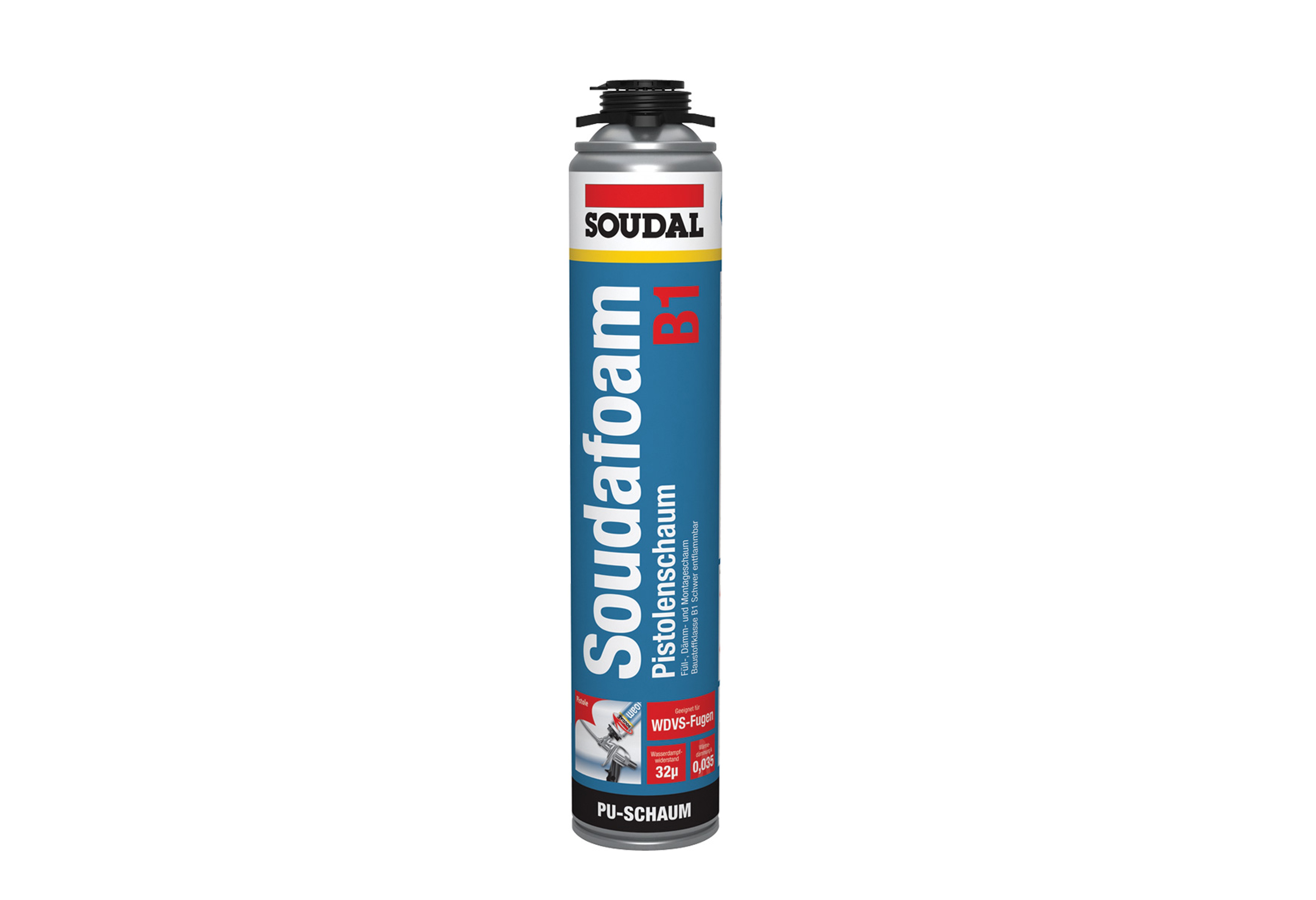

Soudafoam Pistolenschaum B1

Soudafoam Gun B1

Soudafoam Gun B1 abP P-SAC02/III-373

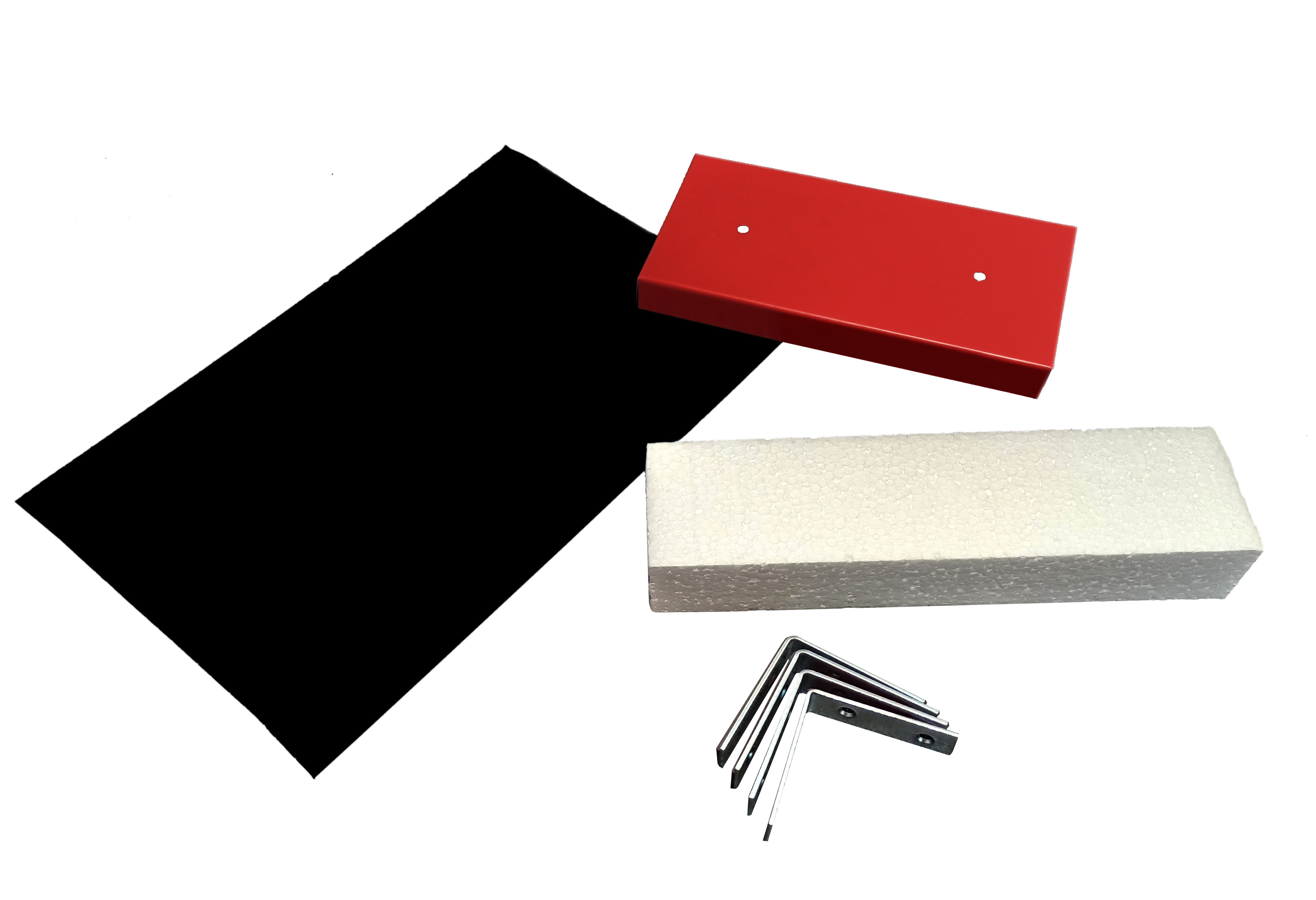

Zubehörset FST-Kombibox SB

Zubehörset (inklusive)

Bis zu 4x Haltewinkel, Zellkautschukplatte, Styroporsteg, Blechdeckel
