Missel Brandschutz-Dämm-Manschette MSA® 4-R90

  • R90-Anforderungen

  • mit integrierter Körper­schall­dämmung

  • für nicht brennbare Abwasser­leitungen

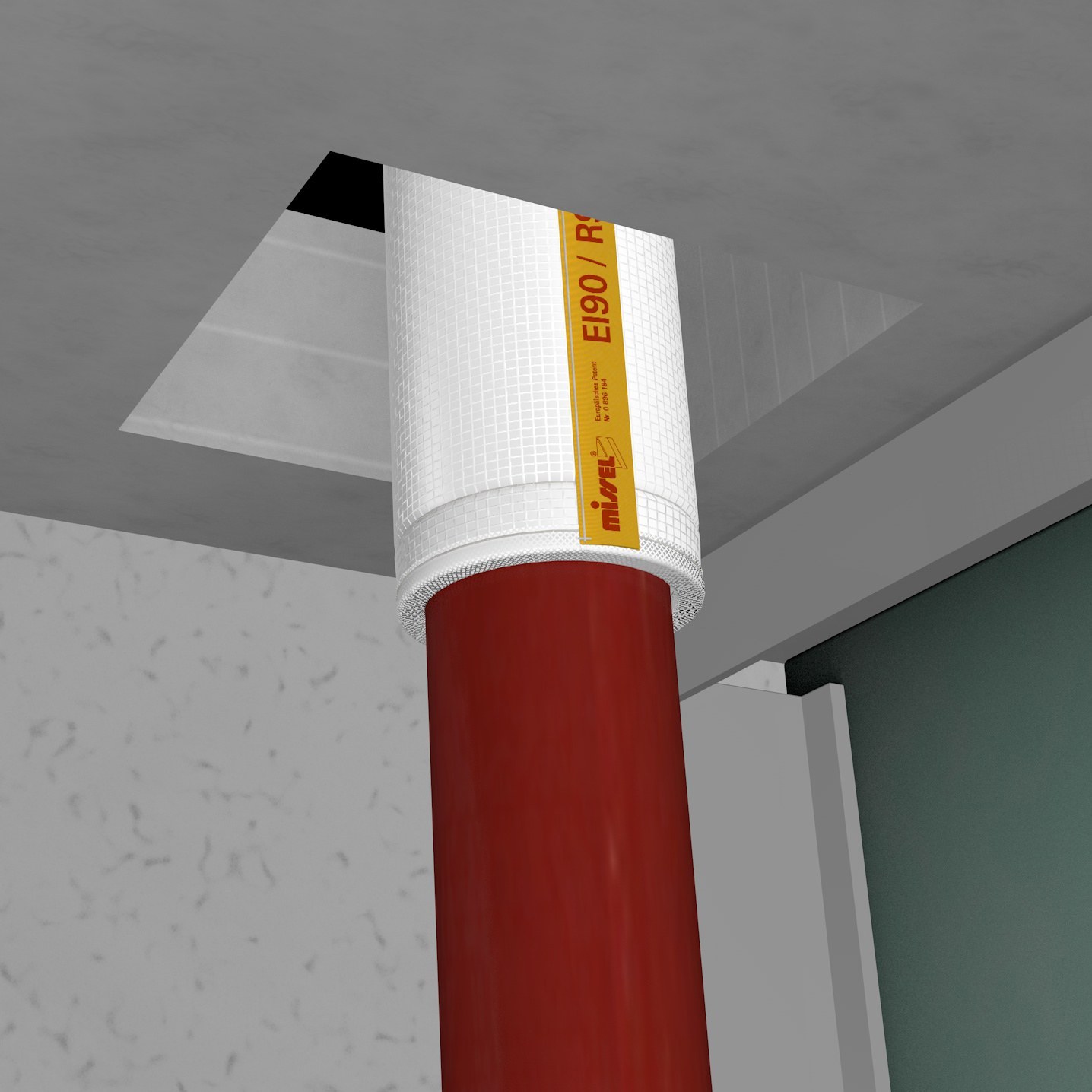

Deckendurchführung aus Guss-Abwasserleitung mit MSA 4-R90

Katalogseite

Einsatz

  • R90-Rohr­abschottung mit integrierter Körper­schall­dämmung
  • Durch­führungen von Rohr­leitungen durch Wände und Decken in Massiv­wände ≥ 100 mm und Massiv­decken ≥ 150 mm
  • gemäß AbP Nr. P-BWU03-I 17.6.4, MPA Stuttgart
  • gemäß ETA-12/0565, VKF Nr. 22449

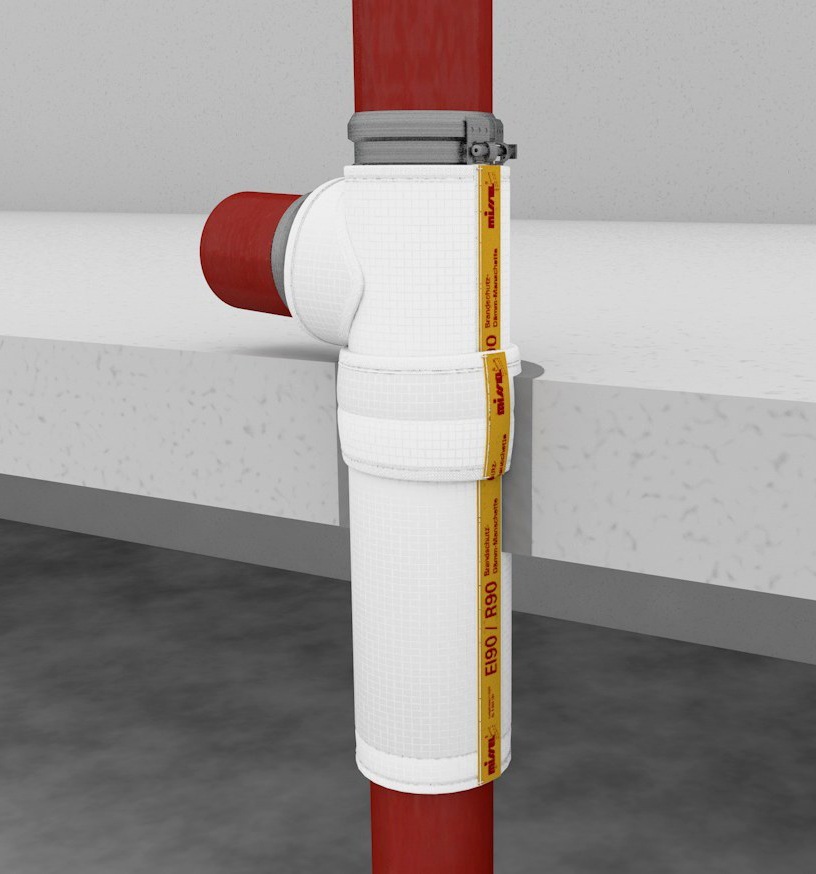

Deckendurchführung mit Gussabwasserleitung und Abzweig

Einbau

  • in Massiv­wände ≥ 100 mm und Massiv­decken ≥ 150 mm
  • guss­eiserne Abwasser­leitungen bis da ≤ 160 mm
  • Fugen-/ Restspaltverschluss mit mineralischen Mörtel oder BS-KITT II
  • Regen­wasser- und Feuer­lösch­leitungen aus Stahl und Guss­eisen bis da ≤ 160 mm
  • Guss­eiserne Rohr­leitungen in Decke bis da ≤ 275 mm
  • für Loro-X Stahl­abfluss­rohre bis da ≤ 133 mm, in Massiv­wände da ≥ 150 mm und Massiv­decken da ≥ 150 mm
  • Abstände 20 mm zu BSM-KR und UNIFOX für bestimmte Rohre und Dimensionen zulässig (Details siehe AbP)



* Zulässige Rohrwerkstoffe über Anwendungstechnik
(support.insulation@kolektor.com oder +49 711 5308-111)

Technische Daten

Baulänge 350 mm / 500 mm / 700 mm / 1000 mm / 2000 mm
Dämmdicke 13 mm
Ausführung Manschette offen, nahtverstärkt mit Schnellverschluss
Ausführung Spezialvlies mineralisch, nichtbrennbar bis 1.100°C beständig
Ausführung Mehrfachverbund reißfeste Gittergewebefolie und Körperschalldämmung
Wärmeleitfähigkeit λ40°C = 0,040 W/(m·K)
Feuerwiderstandsklassen  R30 / R60 / R90 / R120 nach DIN 4102-11 max. EI 180 nach EN 1366-3
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für MSA® 4-R90

Kennzeichnungsschild

Neue Kennzeichnungspflicht. Schild nicht im Lieferumfang enthalten, bitte separat bestellen.
