Missel Brandschutz-Dämm-Manschette BSM®-S

Durchführung von Versorgungsleitungen nach MLAR 4.3

  • nach MLAR 4.3

  • mit integrierter Körper­schall­dämmung

  • für brenn­bare/nicht brenn­bare Ver­sorgungs­leitungen

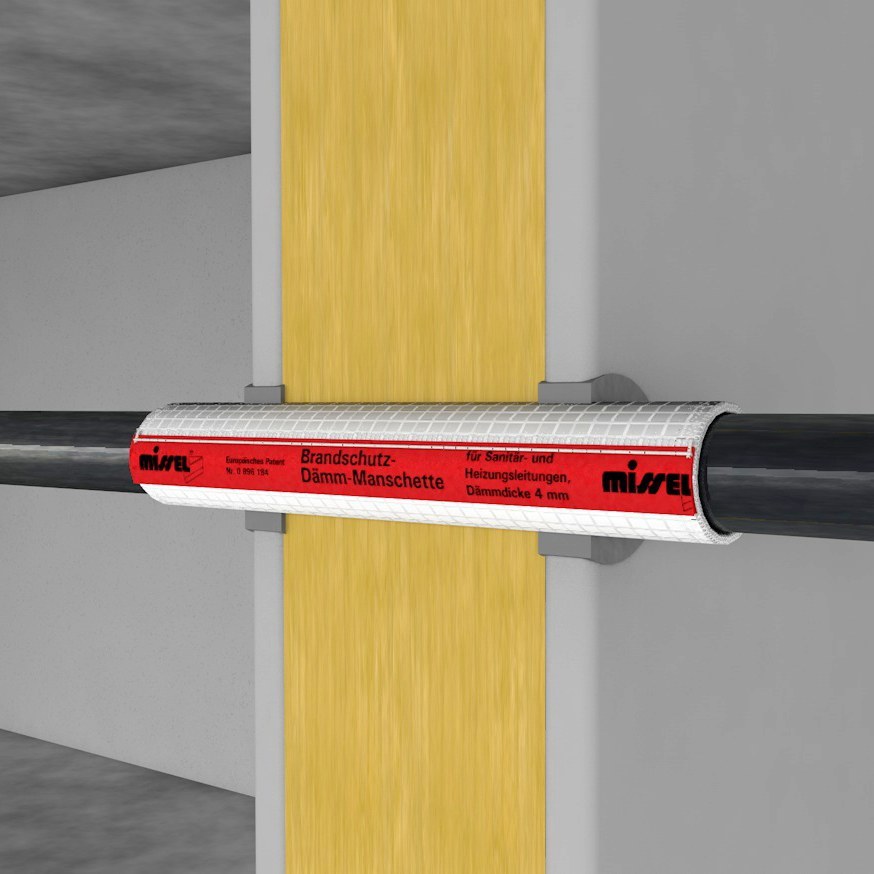

BSM-S Manschette auf Stahlleitung, die durch leichte Trennwand führt

Katalogseite

Einsatz

  • Durch­führung von Rohr­leitungen und elektrischen Leitungen durch Wände und Decken
  • gemäß den Erleichterungen der Muster-Leitungs­anlagen-Richt­linie MLAR 02/2015, Abschnitt 4.3

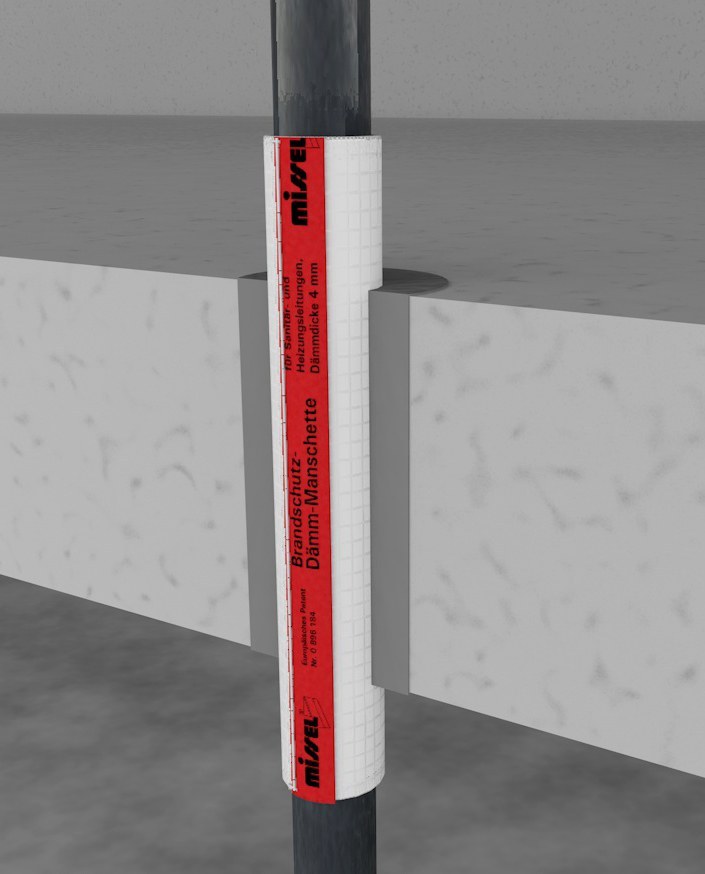

BSM-S Manschette montiert auf Stahlleitung in Deckendurchführung

Einbau

  • *in Leicht­bau­wände, F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
  • F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
  • Trink­wasser-, Gas- und Heizungs­leitungen aus Kupfer, Stahl und Edel­stahl bis da ≤ 160 mm
  • Trink­wasser- und Heizungs­leitungen aus Mehr­schicht­verbund und Kunst­stoff bis da ≤ 32 mm
  • technische, Labor- und medizinische Medien in nicht brenn­baren Rohr­leitungen bis da ≤ 160 mm (bei brenn­baren Rohr­leitungen da ≤ 32 mm
  • Heizöl-, Sprinkler- und Feuer­lösch­leitungen
  • Rohr­leitungen in Solar- und Wasser­aufbereitungs­anlagen
  • einzelne elektrische Leitungen wie Strom­kabel, EDV-, Antennen- und Telefon­leitungen ohne Durch­messer­begrenzung
  • elektrische Leitungen in Leer­rohren aus Kunst­stoff bis da ≤ 32 mm
  • Ringspal­tverfüllung mit Missel Brand­schutz-Kitt zulässig

Technische Daten

Baulänge150 mm / 250 mm / 400 mm
Dämmdicke 4 mm
Ausführung Manschette offen nahtverstärkt mit Schnellverschluss reißfester Materialverbund körperschallentkoppelnd
Ausführung Spezialvlies mineralisch, nicht brennbar bis 1.100°C beständig nach DIN 4102, Teil 1 und Teil 17
Europäisches Patent Nr. 0 896 184
Feuerwiderstandsklassen  F30, F60, F90 nach DIN 4102-11
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für BSM®-S

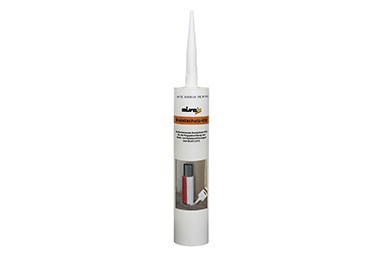

Missel Brandschutz-KITT BS-KITT II

für Ringspaltverfüllung

Kennzeichnungsschild

für weitere Kennzeichnung
