Missel Brandschutz-Dämm-Manschette BSM®-F30

Brandschutz nicht brennbarer Leitungen durch F30-Wände

F30 Brandschutz (MLAR 4.2) zur körperschallentkoppelten Durchführung

  • für nicht brennbare Rohrleitungen – auch mit brennbaren Rohrbeschichtungen bis 2 mm
  • Rohrdurchführung durch F30-Wände
  • Rauch-und feuerdichter Verschluss mit Missel BS-KITT II, Mörtel/Beton und Mineralfasern siehe  FAQ
Produktanfrage senden

F30 Brandschutz (MLAR 4.2) zur körperschallentkoppelten Durchführung

  • für nicht brennbare Rohrleitungen – auch mit brennbaren Rohrbeschichtungen bis 2 mm
  • Rohrdurchführung durch F30-Wände
  • Rauch-und feuerdichter Verschluss mit Missel BS-KITT II, Mörtel/Beton und Mineralfasern siehe  FAQ
Produktanfrage senden
Durchführung einer BSM-F30 Manschette durch eine F30-Wand

Katalogseite

Einsatz

  • Durchführungen von nicht brennbaren Rohrleitungen durch F30-Wände*
  • gemäß den Erleichterungen der Muster-Leitungs-Anlagen-Richtlinie MLAR 02/2015, Abschnitt 4.2

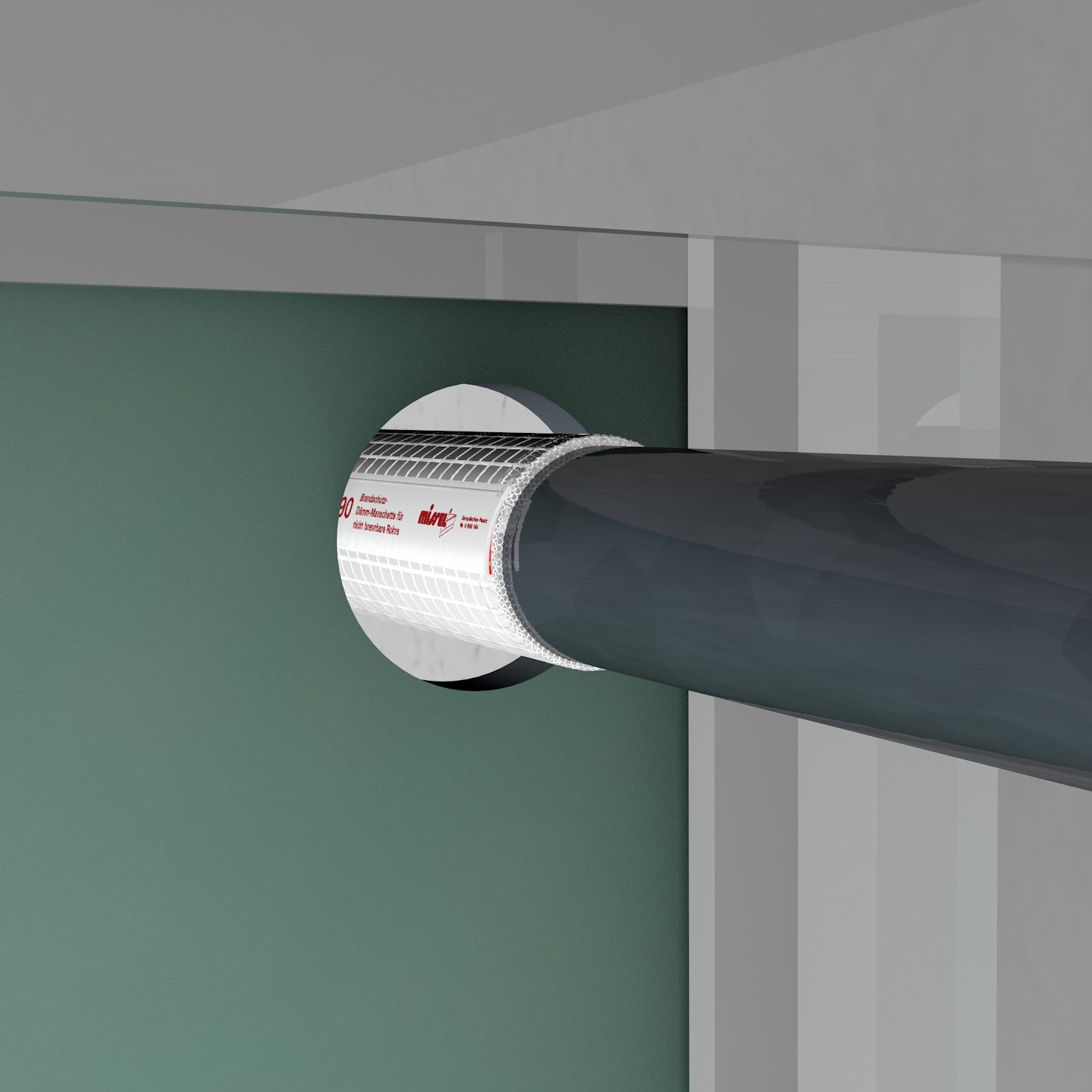

Durchführung einer BSM-F30 Manschette durch eine leichte Trennwand

Einbau

  • *Einbau in Leicht­bauwände und Massiv­wände ≥ 60 mm
  • nicht brennbare Rohr­leitungen – auch mit brennbaren Rohr­beschichtungen
  • Trinkwasser, Heizung, Solar­anlagen, Feuer­­lösch­­systeme, Abwasser, Regen­wasser, Wasser­aufbereitungs­anlagen ohne Durch­messer­begrenzung
  • einzelne elektrische Leitungen (wie Strom­kabel, EDV-, Antennen- und Telefon­leitungen) sowie Kabel­bündel bis 50 mm Außen­durch­messer und Kabel­trassen beliebiger Breite
  • Ringspalt­verfüllung mit Missel Brandschutz-Kitt zulässig

Technische Daten

Baulänge 130 mm
Dämmdicke 3 mm
Ausführung Manschette offen, nahtverstärkt mit Schnellverschluss reißfester Materialverbund körperschallentkoppelnd
Ausführung Spezialvlies mineralisch nicht brennbar bis 1.100°C beständig nach DIN 4102, Teil 1 und Teil 17
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9

Zubehör für BSM®-F30

Missel Brandschutz-KITT BS-KITT II

für die Ringspaltverfüllung

Kennzeichnungsschild

für weitere Kennzeichnung

FAQ - Häufig gestellte Fragen

Welche Maßnahmen sind für den rauch-/feuerdichten Verschluss der BSM-F30-Durchführung möglich? ˅

Erste Möglichkeit ist der Missel BS-KITT II: max 15 mm Ringspaltbreite. Zweite Möglichkeit ist Zementmörtel, Beton: formbeständiger, nicht brennbarer Baustoff. Dritte Möglichkeit sind Mineralfasern: max. 50 mm Ringspaltbreite.
