Missel Brandschutz-Dämm-Manschette BSM®-L

Brandschutz nicht brennbarer Lüftungsleitungen MLAR 4.3

Körperschallentkoppelnder Brandschutz nach MLAR Erleichterungen für Lüftungsleitungen

  • Brandschutz-Dämm-Manschetten zur normgerechten Anwendung nach M-LüAR 5.2.1.2
  • Zur Durchführung durch raumabschließende Bauteile keine Brandschutzklappe erforderlich, wenn der verbleibende Restquerschnitt z.B mit BSM-L verschlossen wird
  • mit integrierter Körperschalldämmung
  • Dämmdicke 4 mm
Produktanfrage senden

Körperschallentkoppelnder Brandschutz nach MLAR Erleichterungen für Lüftungsleitungen

  • Brandschutz-Dämm-Manschetten zur normgerechten Anwendung nach M-LüAR 5.2.1.2
  • Zur Durchführung durch raumabschließende Bauteile keine Brandschutzklappe erforderlich, wenn der verbleibende Restquerschnitt z.B mit BSM-L verschlossen wird
  • mit integrierter Körperschalldämmung
  • Dämmdicke 4 mm
Produktanfrage senden

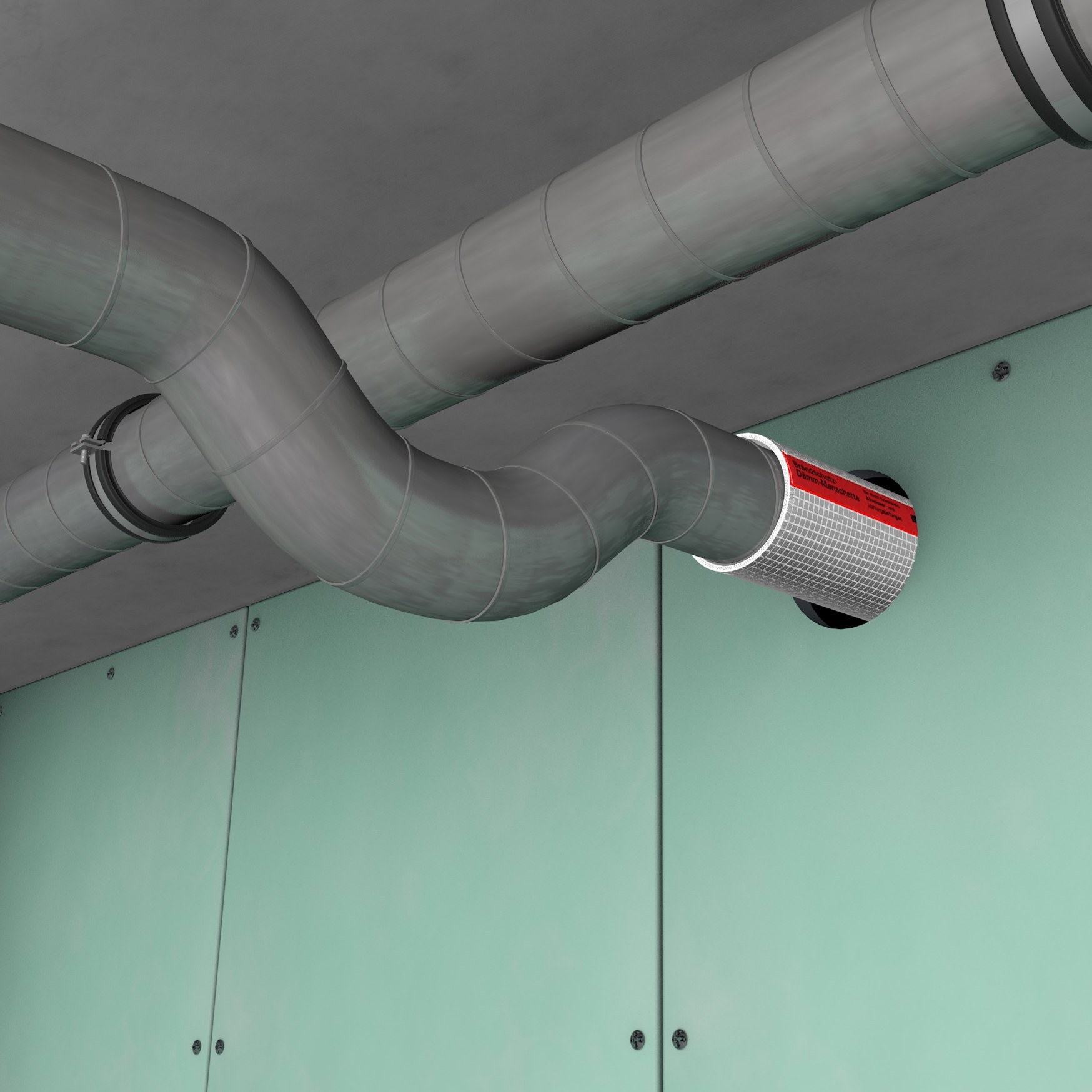

Wellblechrohr in Wanddurchführung gedämmt mit BSM-L

Katalogseite

Einsatz

  • für nicht brennbare Lüf­tungs­leitungen durch Decken und Wände
Deckendurchführung in Massivwand mit BSM-L mittig eingebaut

Einbau

  • *Empfehlung für Mindest­bau­teil­dicken in Anlehnung an MLAR 2015: In Leicht­bauwände, Massiv­wände und Massiv­decken F90 ≥ 80 mm (F60 ≥ 70 mm; F30 ≥ 60 mm)
  • *Einbau in Leicht­bau­wände, Massiv­wände und Massiv­decken, wenn in raum­ab­schließenden Bau­teilen keine Klappen benötigt werden, dürfen die BSM-L verwendet werden

Technische Daten

Baulänge 400 mm
Dämmdicke 4 mm
Ausführung Manschette offen, nahtverstärkt mit Schnellverschluss reißfester Materialverbund körperschallentkoppelnd
Ausführung Spezialvlies mineralisch nicht brennbar und bis 1.100°C beständig nach DIN 4102, Teil 1 und Teil 17
Kernlochbohrungsdurchmesser siehe Merkblatt Brandschutz Kapitel 9
Einhaltung Umweltanforderungen REACH

Zubehör für BSM®-L

Kennzeichnungsschild

für weitere Kennzeichnung

FAQ - Häufig gestellte Fragen

Kann die BSM-L auch bei Lüftungsleitungen aus Guss verwendet werden? ˅

Hierfür verwenden Sie bitte die Missel Brandschutz-Dämm-Manschette MSA 4-BSM.

Wieviel Manschettenüberstand ist empfohlen? ˅

Ein Überstand von mind. 10 mm, um Körperschallübertragung zu vermeiden.
