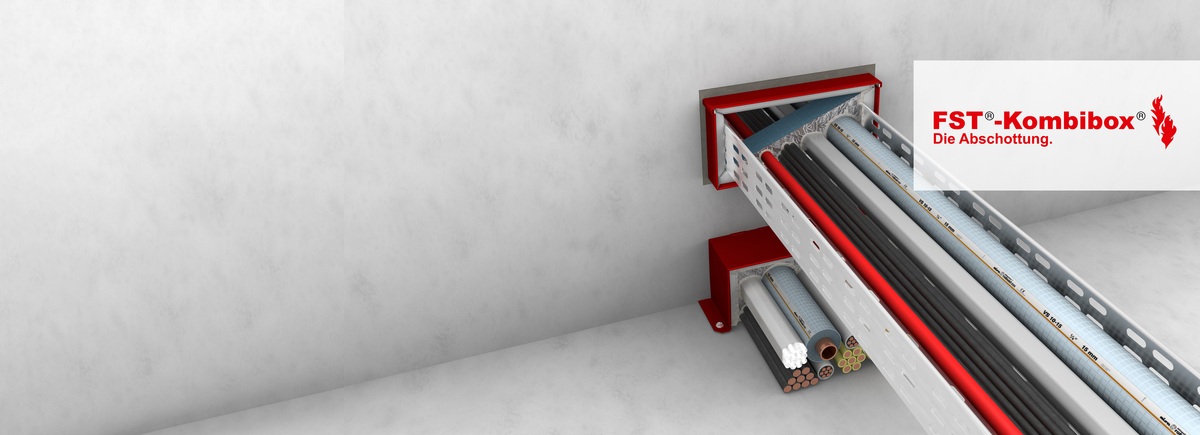

• Montagefertige Kombiboxen

Einsatzmöglichkeiten bei voller Belegung

FST-Kombiboxen sind bauaufsichtlich zugelassene Kombiabschottungen S90 nach DIN 4102-9. Erlaubt ist die gemeinsame Durchführung von Elektro- und Rohrleitungen mit 100 % Belegung und Nullabstand. Je nach Kombibox sind die Lösungen für den Wand- und Deckeneinbau geeignet.

Vorgefertigte Schottelemente mit hoher Sicherheit

Zulassungskonformer Einbau (AbZ 19.15-1042 und aBG Nr. Z-19.53-2303 beachten!) erfolgt schnell und einfach durch geschulte Elektriker, SHK-Verarbeiter oder Isolierer. Mithilfe marktüblicher Baustoffe wie Beton, Mörtel, Gips und PU-Schaum.

Rahmenbedingungen für den Einbau

Deckendurchführungen

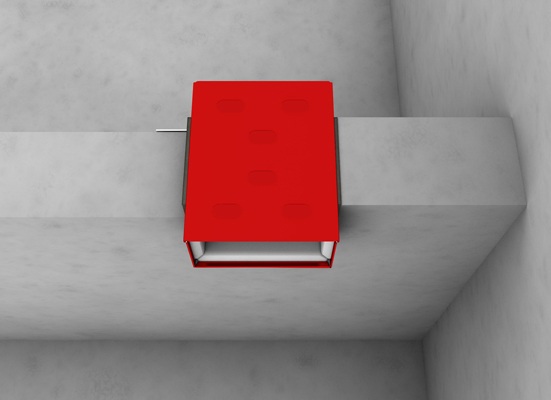

Symmetrischer Einbau der Kombibox

Symmetrischer Einbau

durch die Massivdecke ≥ 150 mm

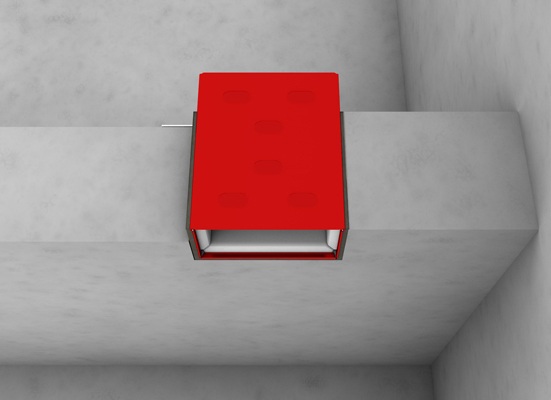

Asymmetrischer Einbau der Kombibox

Asymmetrischer Einbau

durch die Massivdecke ≥ 200 mm

Symmetrischer Einbau der Kombibox an der Wand durch die Massivdecke

Symmetrischer Einbau

an der Wand durch die Massivdecke ≥ 150 mm

Wanddurchführungen

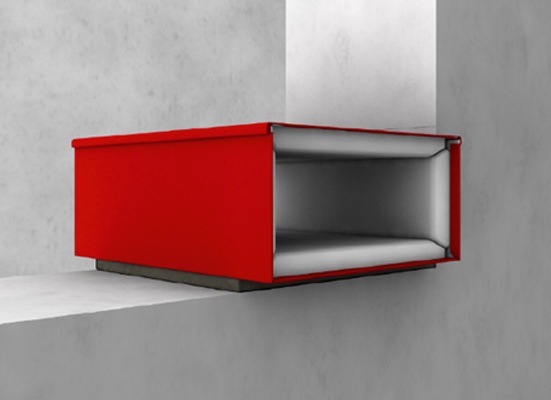

Symmetrischer Einbau der Kombibox in der Massivwand

Symmetrischer Einbau

an beliebiger Stelle in der Massivwand ≥ 100 mm

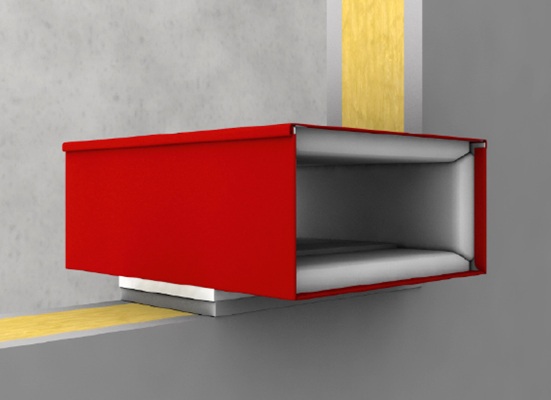

Symmetrischer Einbau der Kombibox in der leichten Trennwand

Symmetrischer Einbau

an beliebiger Stelle in der leichten Trennwand/Gipswand ≥ 100 mm

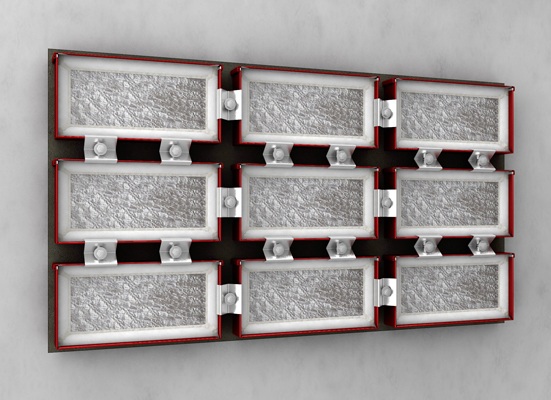

Gruppeneinbau der FST-Kombibox S oder S+

Gruppeneinbau

FST-Kombibox (nur S, S+)

Wanddurchführungen

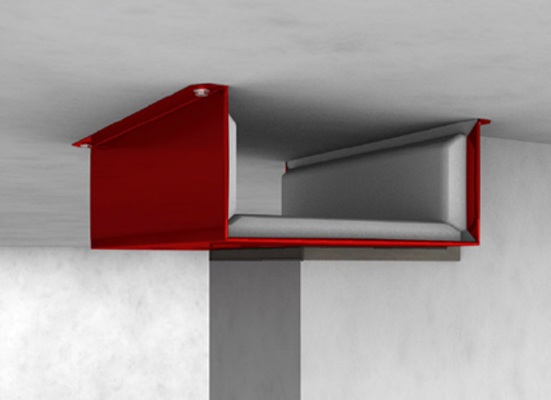

FST-Kombibox unter der Decke durch Massivwand

Unterhalb der Decke

durch Massivwände

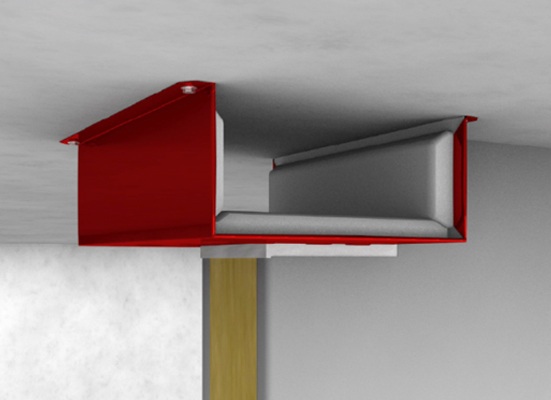

FST-Kombibox unter der Decke durch leichte Trennwand

Unterhalb der Decke

durch Gips-/leichte Trennwände

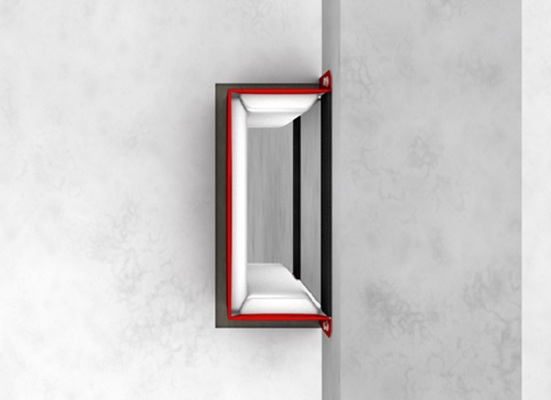

Kombibox an der Wand durch die Massivwand

An der Wand

durch die Massivwand

Wanddurchführung am Boden

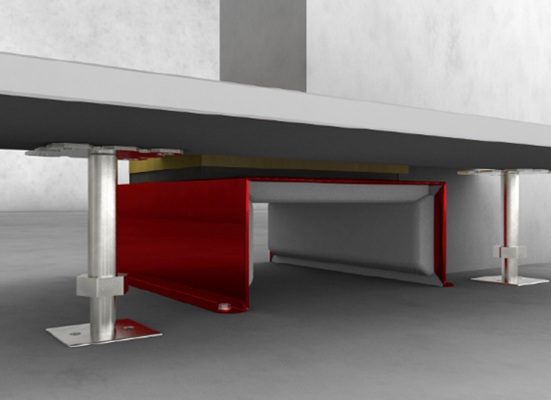

FST-Kombibox unter Hohlraumböden durch Massivwände

Unter Hohlraum/
Doppelböden

durch Massivwände ≥ 100 mm

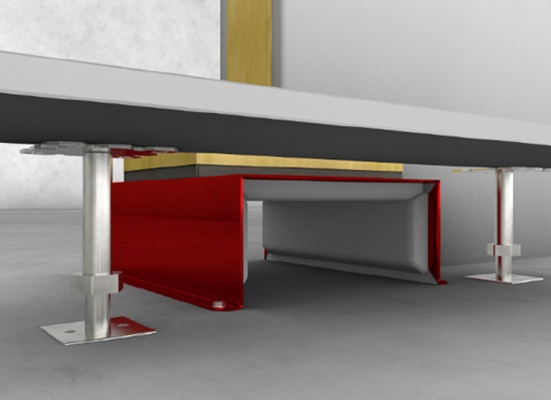

FST-Kombibox unter Hohlraumböden durch leichte Trennwände

Unter Hohlraum/
Doppelböden

durch Gips-/leichte Trennwände ≥ 100 mm

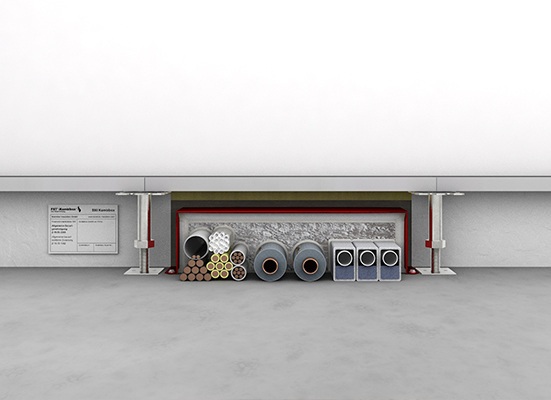

FST-Kombibox unter Feuerschutztür

Unter Feuerschutztüren

auf Nachfrage

FST®-Kombibox® S, Gruppeneinbau

In Wand ≥ 100 mm

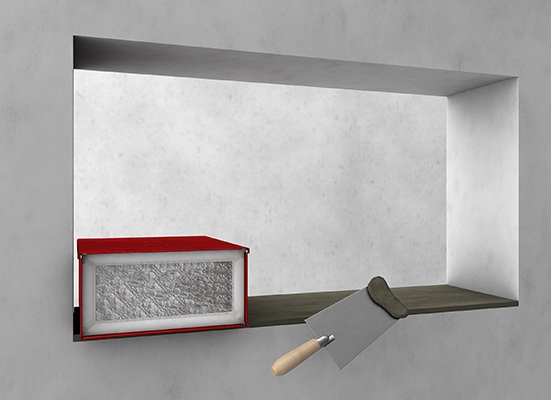

FST-Kombibox Einbau mit erster Mörtelschicht

1. Mörtelschicht

Die Öffnung unten mit Mörtel ≥ 10 mm auffüllen und eine einzelne Box auflegen.

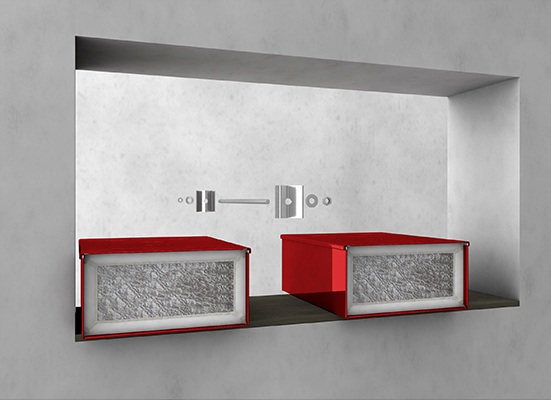

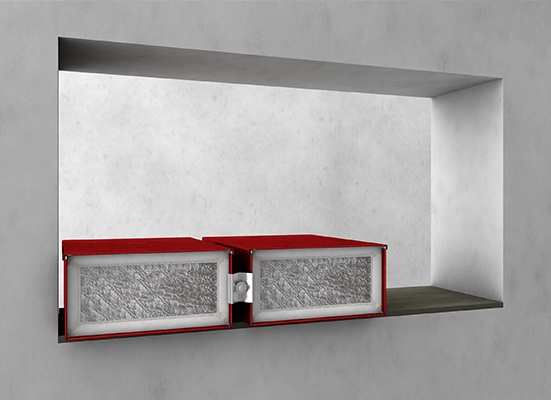

FST-Kombiboxen mit Abstandshalter dazwischen

Abstandshalter

Abstandshalter – bestehend aus Gewindestange, Befestigungselement, Unterlegscheibe und Mutter – einsetzen.

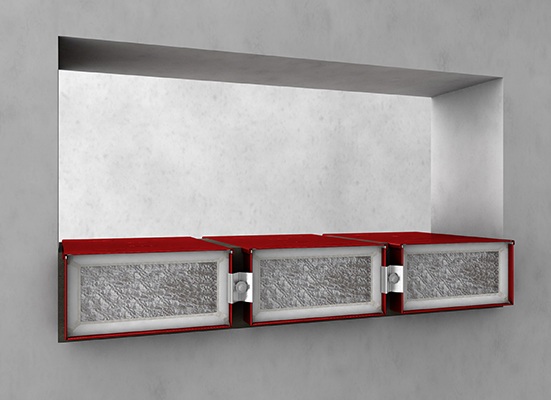

FST-Kombiboxen mit installiertem Abstandshalter

Montage

Das ideale Hilfsmittel, um den 15 mm Abstand zwischen den Boxen einzuhalten.

In Wand ≥ 100 mm, in Decke

Drei FST-Kombiboxen mit Mörtel verfüllt

Mit Fugenverschluss

Nach der Montage einer Reihe mit Boxen, diese mittig in der Öffnung ausrichten und mit Mörtel verfüllen.

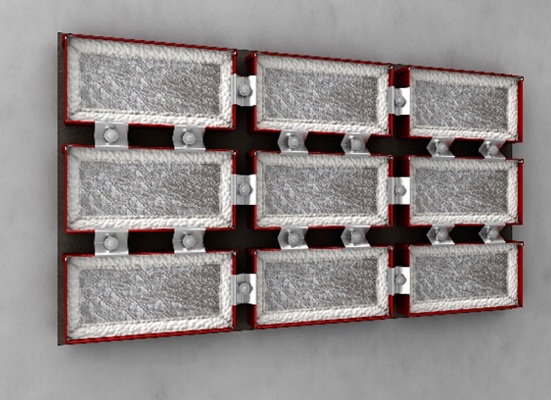

Die gesamte Öffnung ist mit FST-Kombiboxen gefüllt und vermörtelt

Vollständig

Schrittweises Vorgehen bis die Öffnung mit FST-Kombiboxen gefüllt ist.

Gruppeneinbau von FST-Kombiboxen in der Decke

Einbau in Decke

1. Boxen miteinander verbinden, Gruppe in der Höhe symmetrisch im Bauteil anordnen.
2. Gruppe im Bauteil anordnen, Restspalt mit z.B. Beton/Mörtel schließen.

Einbau FST®-Kombibox® S, K und R6

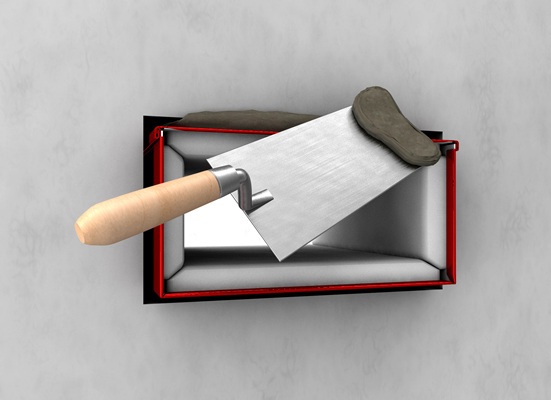

Fugenverschluss der Kombibox mit nicht brennbaren Baustoffen

Nicht brennbare Baustoffe

Bauteiltiefer Fugenverschluss mit formbeständigem nicht brennbarem Baustoff

Mit Soudafoam Gun B1 bauteiltiefer Fugenverschluss

PU-Pistolenschäume

FST-Kombibox S+. K+, R6+ bauteiltiefer Fugenverschluss mit zugelassenen Schäumen. Spalt ≤ 30 mm.

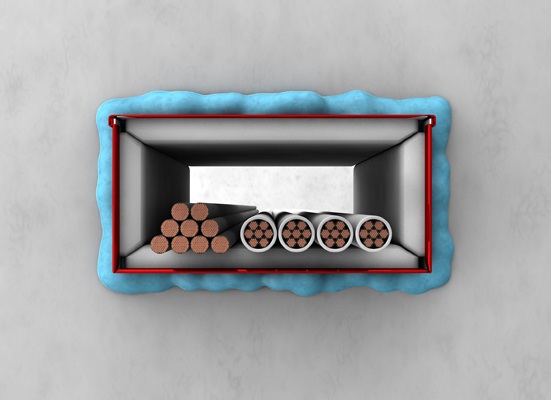

Kabel und Rohre durch die FST-Kombibox führen

Kabel-/Rohrinstallation

Kabel bzw. Kabel und Rohre nach aBG /AbZ durch die FST-Kombibox führen.

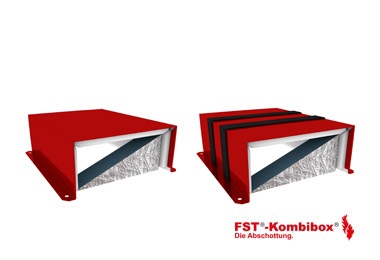

Einbau FST®-Kombibox® D / D+

In Massivwand oder Gipskartonständerwände ≥ 100 mm

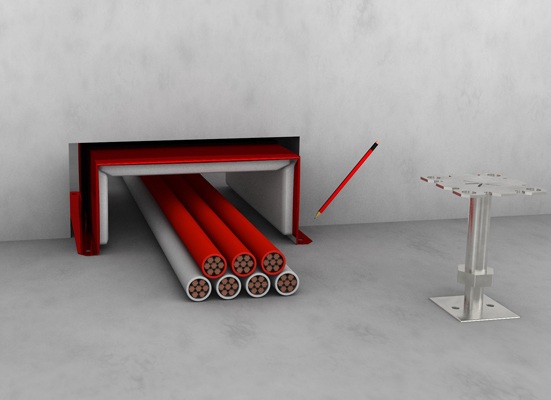

Positionierung der Kombibox D auf dem Boden

Kombibox positionieren

Kombiboxen vermittelt in Wandöffnung einschieben und Befestigungslöcher anzeichnen.

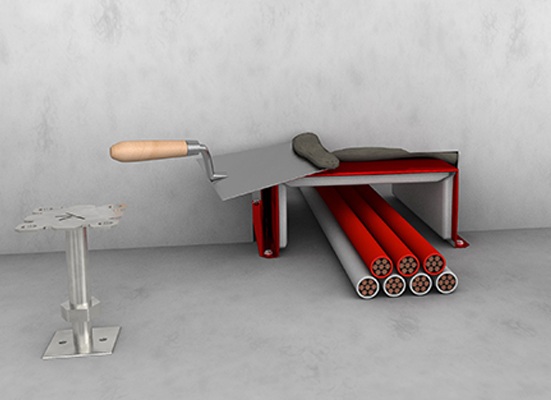

Fugenverschluss der Kombibox D durch wandtiefe Vermörtelung

Fugenverschluss - Standard

Fugenverschluss bei FST-Kombibox D durch wandtiefe Vermörtelung.

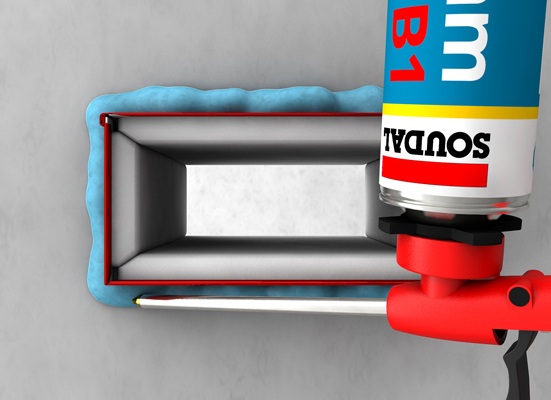

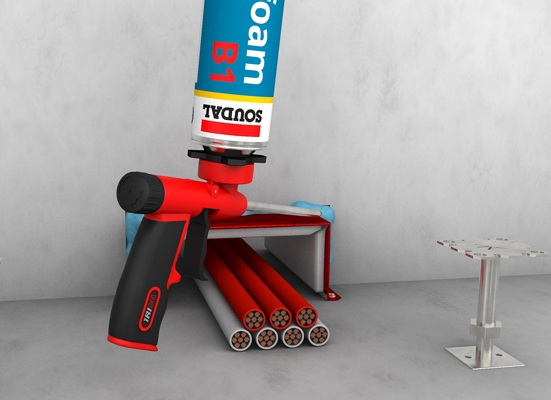

Fugenverschluss der Kombibox D+ mit Soudafoam Gun B1

Fugenverschluss - PLUS

Verschluss der FST-Kombibox D+ mit Pistolenschaum „Soudafoam Gun B1“.

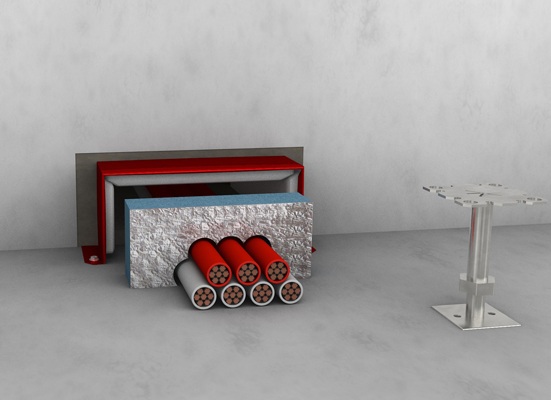

Schaumplatte an die Kombibox-Belegung anpassen und beidseitig einbauen

Rauchdicht verschließen

Im Lieferumfang enthaltene Schaumplatten anpassen und beidseitig am Boxenende einbauen.

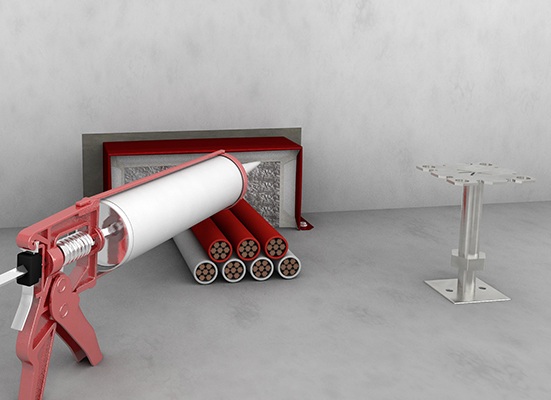

Restöffnung mit dauerelastischem Dichtstoff verschließen

Restöffnungen schließen

Einfaches bauteiltiefes Verschließen des Spaltes mit dauerelastischem Dichtstoff.

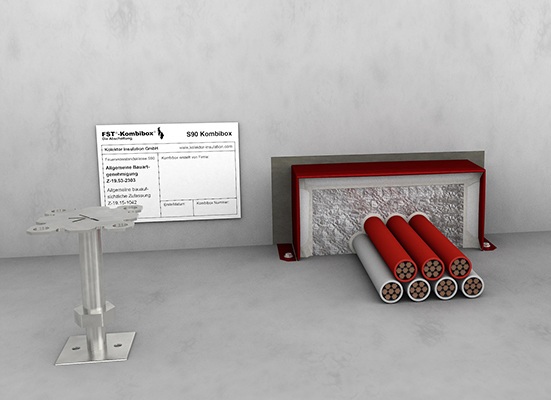

Schottkennzeichnung mit Kennzeichnungsschild

Schottkennzeichnung

Schottkennzeichnung gemäß Zulassung mit im Lieferumfang enthaltenen Kennzeichnungsschilder.

Reaktion im Brandfall

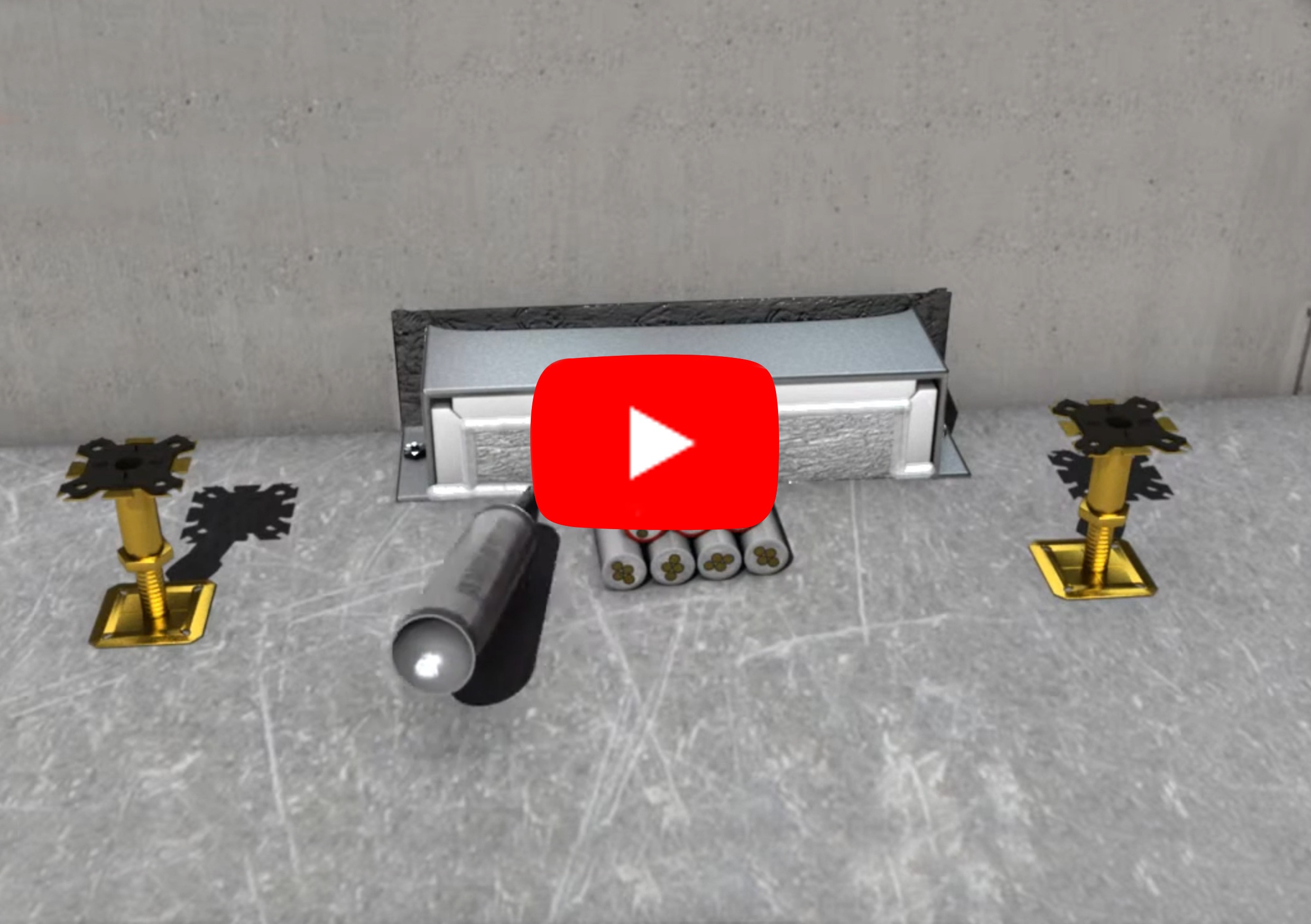

Video Einbau FST-Kombibox

Kurzfilm Brandfunktion

Video der feuerbeständigen FST-Kabelbox im Brandgeschehen.

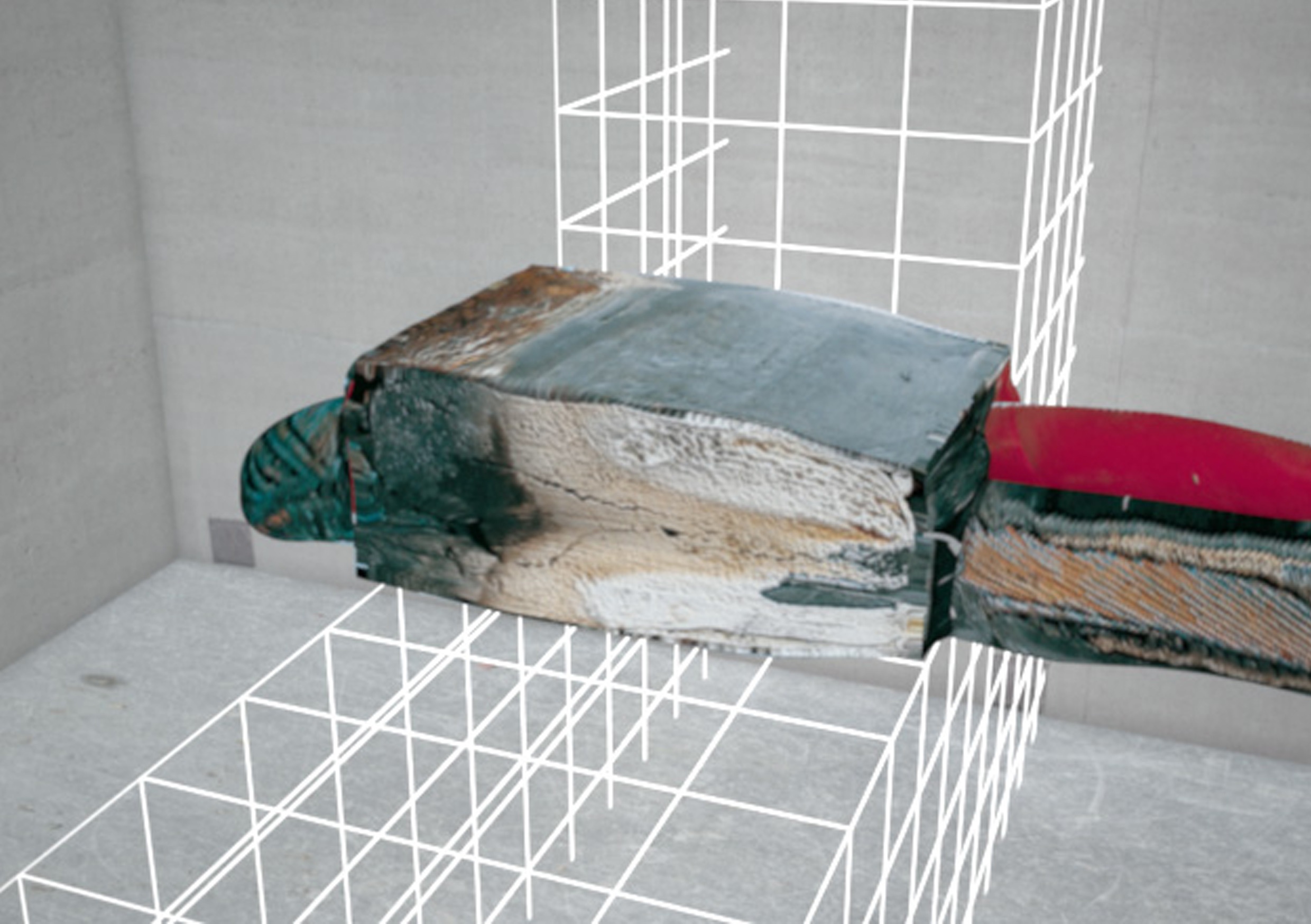

Zuschäumen der FST-Kombibox im Brandversuch

Sicheres Zuschäumen

Mit 8 bar Blähdruck schäumt die FST-Kombibox sicher, zuverlässig und vollständig zu.

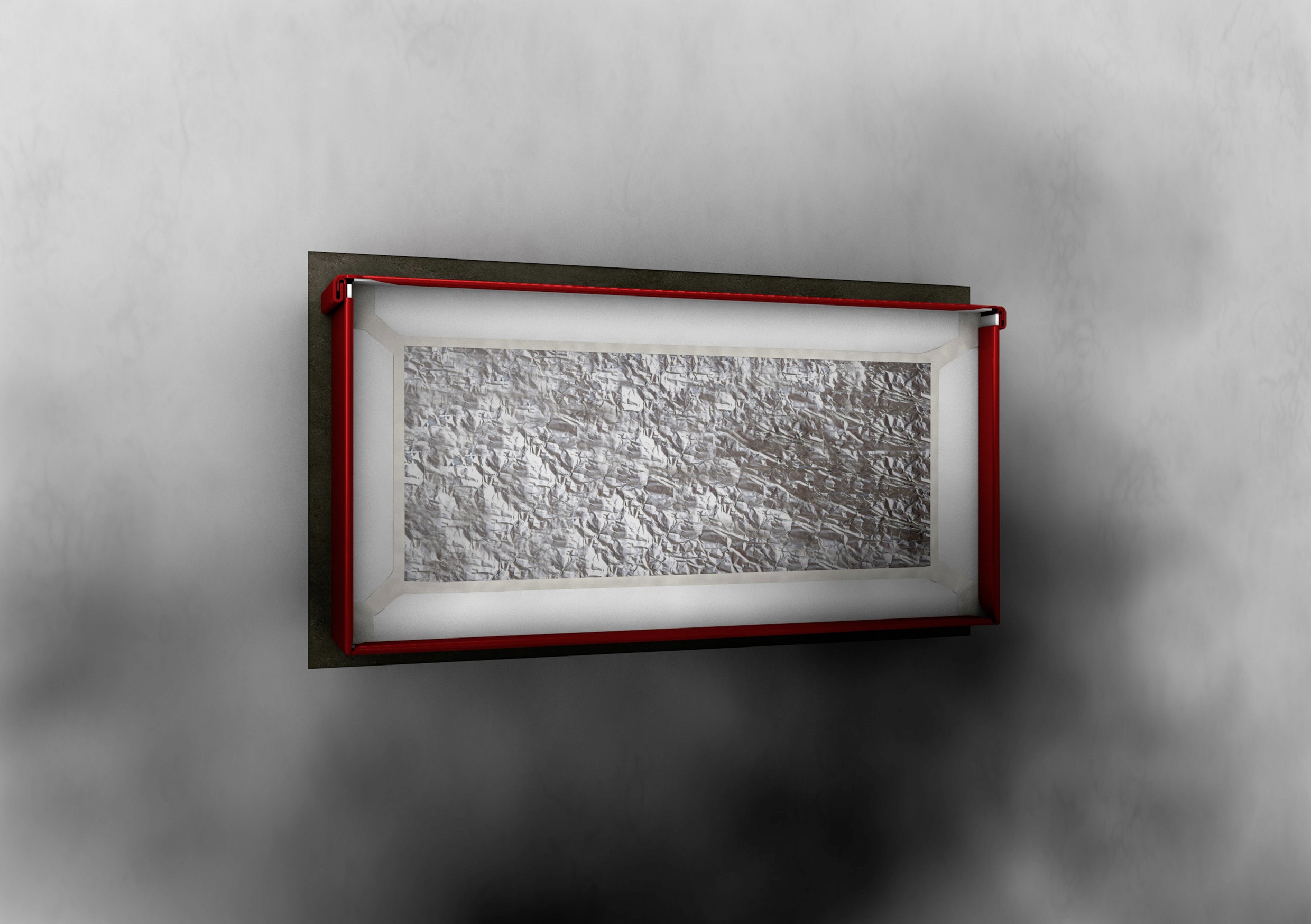

Bei der FST-Kombibox wird im Brandfall reiner Wasserdampf frei gesetzt

Ökologisch unbedenklich

Im Brandfall wird reiner Wasserdampf freigesetzt. Für Umwelt und Mensch unbedenklich.

Weitere Einsatzmöglichkeiten

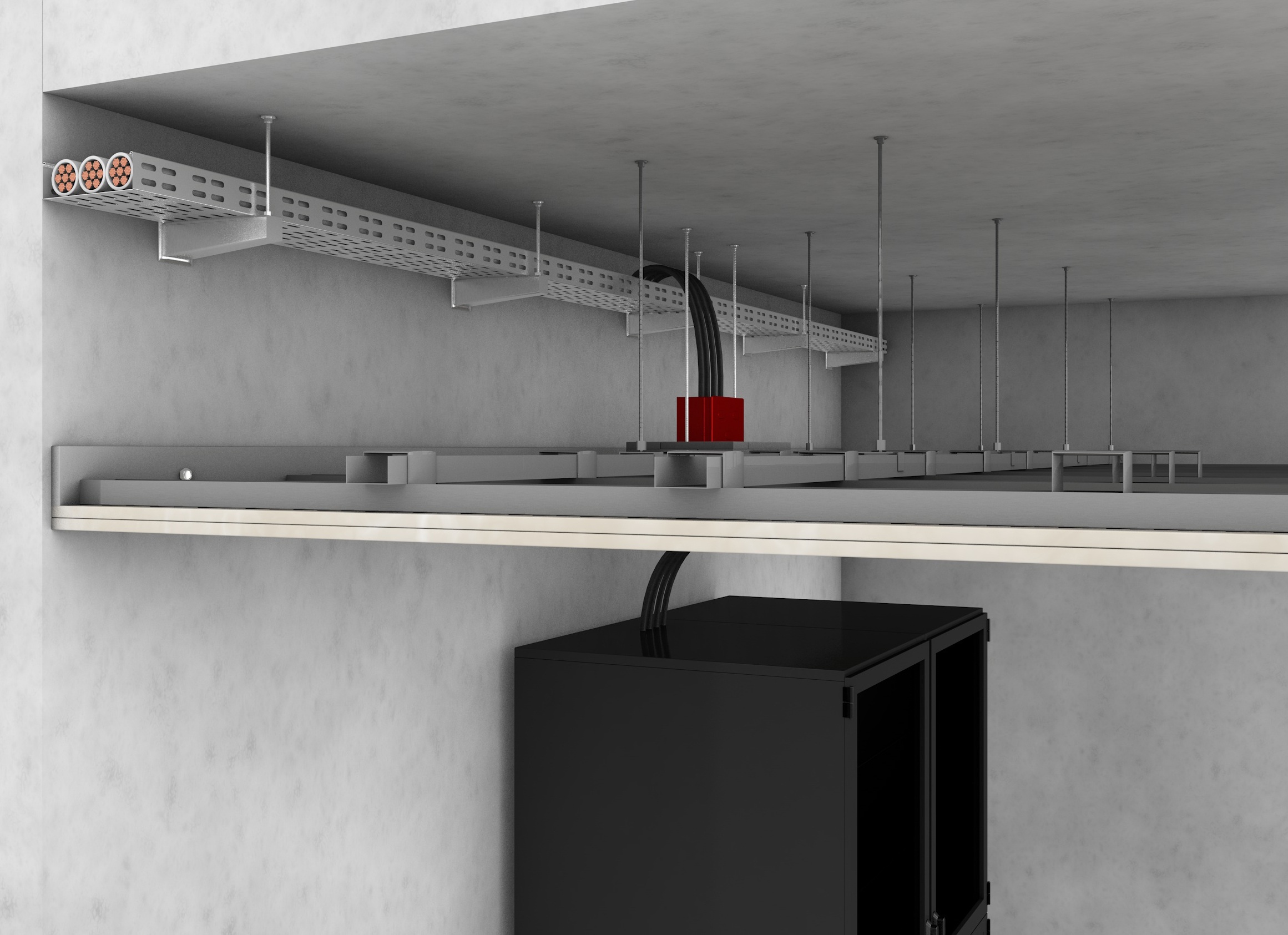

In abgehängten Feuerschutzdecken F30 bis F90

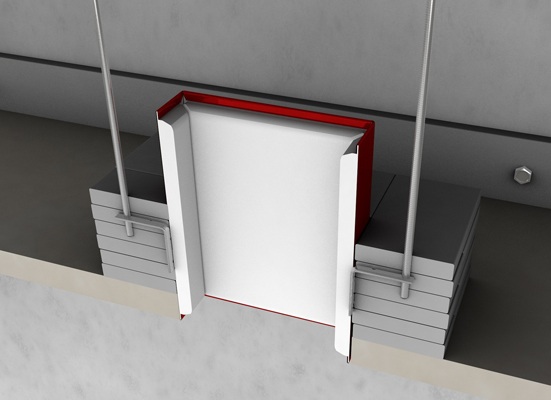

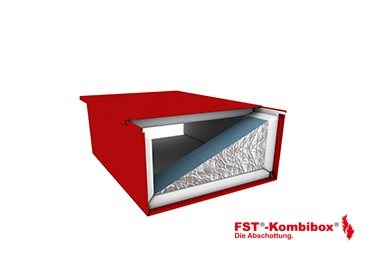

FST-Kombibox SUD in abgehängter Feuerschutzdecke

Einsatz der FST-Kombibox SUD

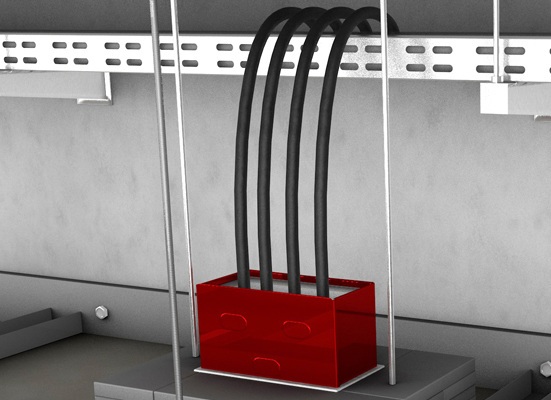

FST-Kombibox spart teure Umfahrungen

Spart kostentreibende Umfahrungen

Einbau FST-Kombibox SUD nach aBG

Einbau zulässig nach aBG in Verbindung mit gutachterlicher Stellungnahme.

Für Betondecken ≥ 200 mm

FST-Kombibox SB ist Schalungselement und S90 Abschottung

FST-Kombibox SB ist Schalungselement und S90 Abschottung in einem.

Befestigung FST-Kombibox SB auf der Decke mit Einguss in Ortbeton

Befestigung direkt auf der Deckenschalung mit Einguss in den Ortbeton.

FST-Kombibox SB und Rauchdichtverschluss

Nach der Belegung mit Kabeln und Rohren erfolgt der Rauchdichtverschluss. Keine nachträgliche Abschottung mehr erforderlich.

Gute Gründe für FST®-Kombiboxen®

100 % Belegung

0-Abstand im Schott

Saubere schnelle Installation und Nachrüstung

Einsatz üblicher Einbaustoffe

Unbedenklich für Gesundheit und Umwelt

Mit Sicherheit die richtige Abschottung.
Montagefertige Kombiabschottungen.
