Rauchdichtverschluss mit Schaumplatten oder Schaum

Bei allen FST-Kombiboxen, ganz gleich ob PLUS Boxen oder nicht, läuft der Rauchdichtverschluss gleich ab. Der Verarbeiter kann entscheiden, ob für diesen Arbeitsschritt Schaumplatten verwendet oder PU-Pistolenschaum eingesetzt werden soll. Sehen Sie Schritt für Schritt wie das im Einzelnen abläuft.

Vorüberlegung: wie gut ist der Schott zugänglich?

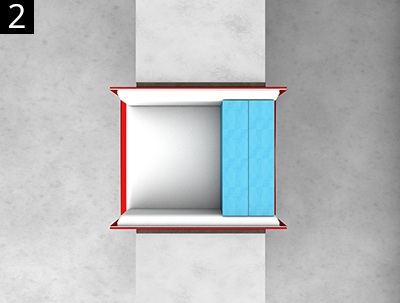

Demzufolge entweder beidseitiger stirnseitiger Rauchdicht-Verschluss mit zweimal 4 cm (Bild 1) oder einseitiger Rauchdichtverschluss mit einmal 8 cm (Bild 2).

Option 1: Rauchdichtverschluss mit Schaumplatten
Mitgelieferte Schaumplatten an die Installationen nach Erfordernis anpassen und einsetzen (Bild 3). Danach beidseitiges rauchdichtes Schließen der Fugen mit dauerelastischem Dichtstoff bzw. handelsüblichem Silikon und Schottkennzeichnung mit mitgeliefertem Schild. (Bilder 4+5).

Option 2: Rauchdichtverschluss mit zugelassenen PU-Pistolenschäumen
Ausschäumen der FST-Kombibox mit z. B. Soudafoam Gun B1 bzw. mit Würth 1K-MONTAGESCHAUM PURLOGIC® EASY, Förch Pistolenschaum 1K-PU B1 oder Würth FUGENSCHAUM B1 (Bilder 6+7). Schottkennzeichnung gemäß Zulassung mit im Lieferumfang enthaltene Kennzeich­nungsschildern (Bild 8).
